Коммутатор VZ-20, для расширения количества видеопанелей - SLINEX VZ-20 83584

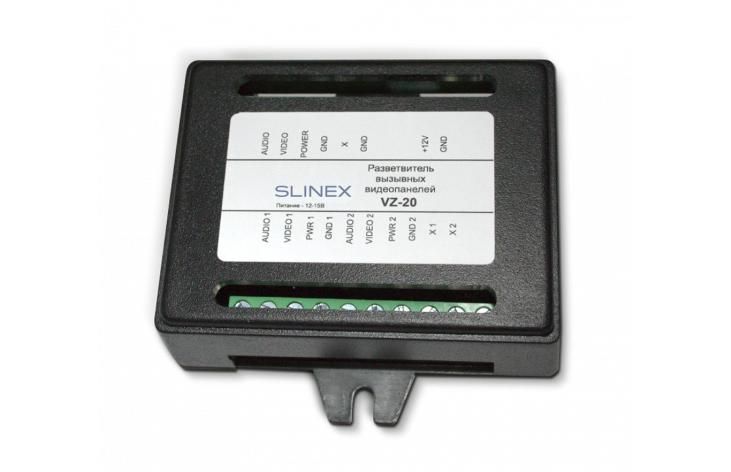

Разветвитель Slinex VZ-20 позволяет подключить две видеопанели к одному выходу домофона, не требуя замены самого домофона. Устройство совместимо с большинством 4-проводных систем и подходит для частных домов и офисов, где нужно расширить количество точек вызова.

Назначение и область применения

Разветвитель Slinex VZ-20 предназначен для удвоения числа подключаемых видеопанелей в 4-проводной домофонной системе. Он используется там, где базовый домофон поддерживает только одну панель, но требуется установка второй - например, у главного и второго входа дома, или у двух отделений в офисе. Устройство работает как промежуточный коммутатор между домофоном и видеопанелями, сохраняя работоспособность всей системы.

Технические характеристики

• Количество подключаемых видеопанелей: 2 шт.
• Входное напряжение: 12 В постоянного тока
• Тип изделия: Коммутатор
• Способ монтажа: Открытая установка
• Дополнительные опции: Поддержка функций видеозвонка и управления доступом через панели

Совместимость и монтаж

Разветвитель Slinex VZ-20 совместим со всеми 4-проводными домофонами, независимо от бренда. Для работы необходимо, чтобы домофон обеспечивал питание 12 В и использовал стандартную 4-жильную проводку (видео, звук, питание, масса).

Монтаж выполняется открытым способом: устройство крепится на стену или поверхность рядом с домофоном или панелями. Кабели от домофона подключаются к входным клеммам, а два кабеля от видеопанелей - к выходным. Никаких программирований или настроек не требуется.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных бытовых систем. Работает при напряжении 12 В - безопасно для пользователя и не требует специальных мер защиты. Не имеет сертификатов IP, поэтому не предназначено для уличной установки - используйте внутри помещений или в защищённых местах.

Преимущества

• Не требует замены существующего домофона - экономия средств
• Поддерживает все популярные модели 4-проводных домофонов
• Простой монтаж без необходимости перепрошивки или сложных настроек
• Надёжная работа при стабильном питании 12 В

Ограничения применения

• Не поддерживает 2-проводные или цифровые (IP) домофоны
• Не работает с системами, требующими более чем 12 В питания
• Не предназначен для установки на улице - отсутствует защита от влаги и пыли
• Максимальное число панелей - 2 на один разветвитель; для трёх и более потребуется несколько устройств

Примеры использования

• Частный дом: одна панель у главного входа, вторая - у гаража или заднего входа
• Офис: панель у входа в здание, вторая - у входа в отдел продаж
• Апартаменты: панель у двери квартиры, вторая - у двери кладовой/прихожей

Практические советы

• Перед установкой проверьте, что ваш домофон действительно 4-проводной - ищите клеммы для видео, микрофона, динамика и питания
• Используйте качественный кабель сечением не менее 0.5 мм2 для минимизации потерь сигнала
• При подключении двух панелей убедитесь, что они находятся на одном уровне по длине кабеля - иначе возможны задержки в изображении
• Разветвитель Slinex VZ-20 не следует устанавливать рядом с источниками помех: трансформаторами, двигателями, мощными светильниками
• Если планируете подключать три и более панели - используйте два разветвителя Slinex VZ-20 последовательно, соблюдая порядок: домофон → первый VZ-20 → второй VZ-20 → панели
