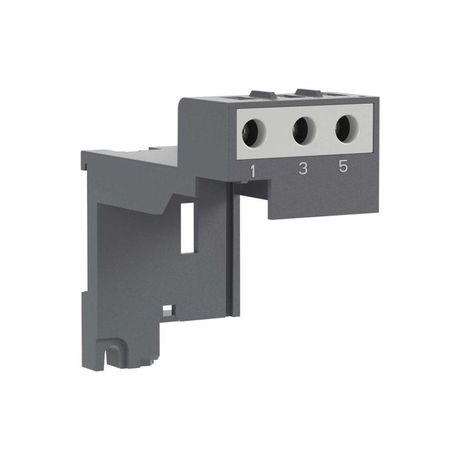

Адаптор для монтажа на DIN-рейку или монтажную плату термореле STR5 | STRSMA5 DKC ДКС

Адаптер для монтажа на DIN-рейку или монтажную плату для термореле STR5 от DKC (арт. strsma5) предназначен для удобного крепления термореле STR5 на стандартной рейке или жесткой поверхности, обеспечивая гибкую компоновку в распределительном щите.

Назначение и область применения

Адаптер strsma5 используется для установки термореле STR5 отдельно от контактора. Это необходимо, когда требуется физическое разделение защиты от коммутационного оборудования - например, при ограниченном пространстве, необходимости модульной сборки или замены одного элемента без демонтажа всего устройства. Подходит для щитов с DIN-рейкой 35 мм, а также для монтажа на твердые основания через отверстия в корпусе.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм (стандарт EN 60715)
• Тип адаптера: прямой - фиксируется параллельно поверхности монтажа
• Материал корпуса: пластик, самозагасающий (V-0 по UL 94)
• Совместимо с: термореле STR5 (только этой модели)

Совместимость и монтаж

Адаптер strsma5 совместим исключительно с термореле STR5. Установка происходит за счет защелкивания на DIN-рейке - достаточно плотно прижать устройство до характерного щелчка. Для монтажа на плату используются два предварительно просверленных отверстия в основании адаптера. Диаметр отверстий - 4,5 мм, шаг - 48 мм. Не требует дополнительных крепежных деталей.

Безопасность и стандарты

Корпус выполнен из самозагасающего пластика, соответствующего требованиям UL 94 V-0. Продукт проектировался в рамках серии аксессуаров для контакторов 9–105 А и соответствует нормам безопасности для электроустановок низкого напряжения. Не содержит свинца и других запрещенных веществ согласно RoHS.

Преимущества

• Упрощает сервисное обслуживание - термореле можно заменить без трогания контактора
• Позволяет оптимизировать расположение компонентов внутри шкафа
• Стандартный форм-фактор - легко интегрируется в существующие решения
• Надежная фиксация на DIN-рейке даже при вибрациях

Ограничения применения

• Не поддерживает монтаж на другие типы реек (например, 15 мм или G-образные)
• Не предназначена для внешней установки - не имеет защиты от воды и пыли выше IP20
• Работает только с термореле STR5; несовместим с другими сериями (STR3, STR7 и т.д.)
• Не рекомендуется использовать в средах с высокими уровнями электромагнитных помех без дополнительного экранирования

Примеры использования

• Электрощиты на производственных линиях - где термореле установлено рядом с контактором, но не на нем
• Системы управления насосами и вентиляторами - для точечной защиты двигателя
• Шкафы автоматизации с модульной конструкцией - позволяют менять защиту без перепрошивки или переупаковки

Практические советы

• Перед монтажом проверьте, что термореле STR5 имеет правильную посадочную форму - адаптер strsma5 не работает с аналогами от других брендов
• При использовании на монтажной плате используйте метизы M4, чтобы избежать деформации пластика
• Не затягивайте крепеж слишком сильно - это может повредить внутренние контакты термореле
• Если планируете групповой монтаж нескольких адаптеров, соблюдайте минимальный зазор 10 мм между соседними устройствами для теплоотвода
