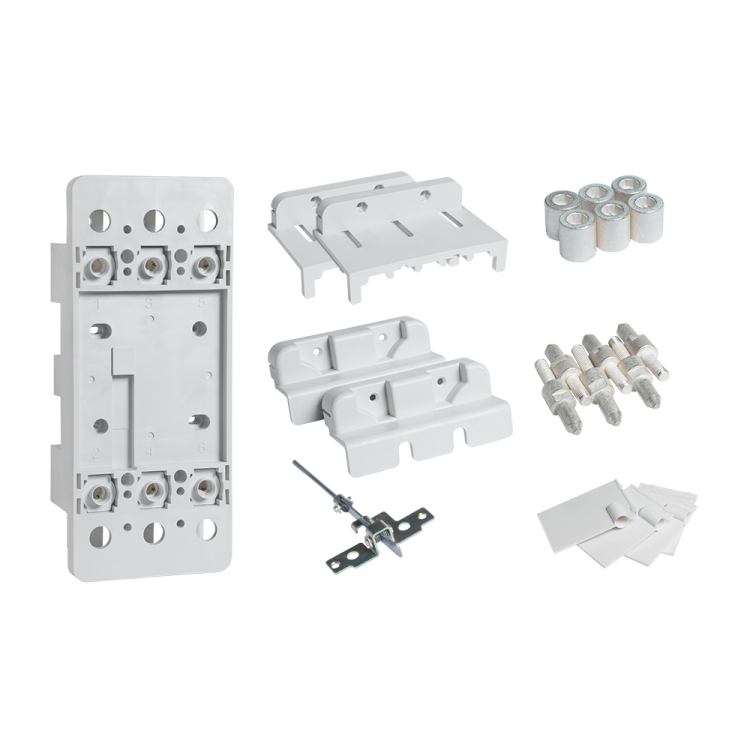

Панель втычная ВА57-35-УХЛ3 | 256533 КЭАЗ

Панель втычная ВА57-35-УХЛ3 от КЭАЗ предназначена для быстрого и надёжного подключения автоматических выключателей втычного типа ВА57-35. Эта панель позволяет легко заменить выключатель без переподключения проводов - идеально для систем, где важна скорость обслуживания и минимизация простоев.

Назначение и область применения

Панель втычная ВА57-35-УХЛ3 используется исключительно в паре с автоматическими выключателями ВА57-35 втычного исполнения (те, что имеют пометку «без панели»). Она служит переходным элементом между силовой цепью и выключателем, обеспечивая механическую фиксацию и электрический контакт через втычную колодку. Применяется в распределительных щитах промышленных объектов, на участках с частой заменой оборудования - например, на станках, конвейерах, насосных станциях.

Технические характеристики

• Тип изделия: панель втычная
• Монтаж: встроенный - устанавливается внутрь корпуса распределительного устройства
• Подключение: винтовое - для подводящих проводов
• Адаптация для шин: да - возможность установки на DIN-рейку
• Исполнение как адаптер шины: да - работает как интерфейс между шиной и втычным аппаратом
• Исполнение как встроенное устройство: да - не имеет собственного корпуса, является частью сборки щита
• Рабочий ток: соответствует выключателям ВА57-35 - до 250 А
• Степень защиты: УХЛ3 - рассчитана на работу в условиях умеренного климата с возможностью повышенной влажности и температурными колебаниями (-40C…+40C)

Совместимость и монтаж

Панель втычная ВА57-35-УХЛ3 совместима **только** с автоматическими выключателями ВА57-35 втычного исполнения. Подключение происходит следующим образом:

• На заднюю сторону панели подаются силовые провода через винтовые зажимы - максимальное сечение жилы зависит от модели выключателя (обычно до 50 мм2).
• Выключатель ВА57-35 вставляется в переднюю часть панели до характерного щелчка - контакты соединяются автоматически.
• Панель крепится на DIN-рейку благодаря встроенной защёлке - никаких дополнительных креплений не требуется.

Не используйте эту панель с другими типами выключателей - даже если они кажутся внешне похожими. Несовместимость может вызвать нагрев, плохой контакт или выход из строя оборудования.

Безопасность и стандарты

Панель втычная ВА57-35-УХЛ3 изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-2 и сертифицирована для работы в промышленных сетях переменного тока до 690 В. Конструкция предотвращает случайное прикосновение к токоведущим частям после установки выключателя. Все материалы устойчивы к возгоранию и соответствуют классу горючести V-0.

Преимущества

• Замена выключателя занимает менее минуты - достаточно вынуть старый и вставить новый.
• Отсутствие необходимости переподключать провода снижает риск ошибок при сервисном обслуживании.
• Фиксированная точка подключения повышает надёжность контактов по сравнению с обычными болтовыми соединениями.
• Обеспечивает единый стандарт подключения внутри одной системы - удобно при масштабировании проектов.

Ограничения применения

• Не применяется вне комплекта с выключателями ВА57-35 - самостоятельное использование невозможно.
• Не предназначен для постоянного подключения/отключения нагрузки - только для замены аппарата при отключенном питании.
• Не рекомендован для открытых площадок или помещений с высокой запылённостью - степень защиты IP20 недостаточна для таких условий.
• Не допускается установка в помещениях с температурой ниже -40 C или выше +40 C - это выходит за рамки исполнения УХЛ3.

Примеры использования

• Щит управления технологической линии на пищевом заводе - часто меняются выключатели при ремонте двигателей.
• Распределительный пункт на грузовом терминале - необходима оперативная замена аварийно отключенных аппаратов.
• Цех с множеством одинаковых станков - унифицируют все точки питания на базе одного типа панели и выключателя.

Практические советы

• Перед установкой проверьте, чтобы выключатель имел метку «Втычной, без панели». Только такие модели подходят.
• При затяжке винтов не переусердствуйте - момент не более 1,8 Нм, иначе можно повредить пластиковую колодку.
• Проверяйте плотность посадки выключателя - он должен входить до упора и не качаться. Легкая люфт - сигнал к осмотру контактов.
• Панель ВА57-35-УХЛ3 от КЭAZ совместима с любыми модификациями ВА57-35 - будь то с тепловым, электромагнитным или комбинированным расцепителем.
• Храните запасные панели - они не требуют специальных условий, но наличие готовой замены экономит время при аварии.
