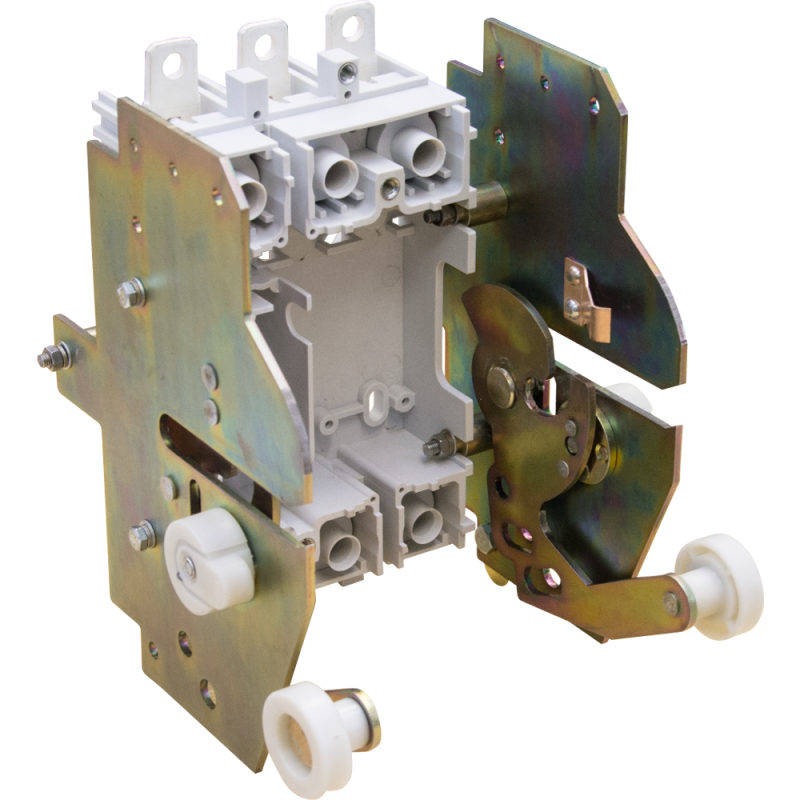

Комплект для выдвижного исполнения OptiMat D100, D160, D250 16-50А-УХЛ3| 313957 | КЭАЗ

Комплект для выдвижного исполнения OptiMat D16…50-УХЛ3 от КЭАЗ предназначен для организации удобного и безопасного обслуживания автоматических выключателей серии OptiMat D. Он позволяет выводить аппарат на переднюю панель без демонтажа проводов, что особенно ценно при частых проверках и заменах.

Назначение и область применения

Комплект для выдвижного исполнения OptiMat D16…50-УХЛ3 используется совместно с автоматическими выключателями OptiMat D номиналом 16–50 А. Его основная задача - обеспечить возможность выдвигать выключатель из распределительного щита для осмотра, тестирования или замены, сохраняя целостность силовых и управляющих цепей. Подходит для объектов с высокой требовательностью к бесперебойности работы: промышленные участки, насосные станции, системы управления технологическими процессами.

Технические характеристики

• Тип монтажа: встроенный - комплект устанавливается внутрь корпуса щита;
• Тип подключения: винтовые зажимы - надёжное фиксирование проводов без специальных инструментов;
• Поддерживает адаптацию для сборных шин - возможно подключение к DIN-шинам напряжения и заземления через внешние переходники;
• Имеет встроенный адаптер сборной шины - исключает необходимость самостоятельного монтажа контактных планок;
• Рабочий ток: до 50 А;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности;
• Совместим с модулями OptiMat D16, D50, D100, D160, D250.

Совместимость и монтаж

Комплект для выдвижного исполнения OptiMat D16…50-УХЛ3 совместим только с автоматическими выключателями серии OptiMat D. Для правильной установки необходимо:

• Выбирать соответствующую глубину щита - минимальная рекомендованная глубина 280 мм;
• Фиксировать направляющие профили на DIN-рейке с помощью предусмотренных защёлок;
• Не допускать перегрузки контактов - максимальный момент затяжки винтов - 1,5 Нм;
• Перед первым запуском проверить свободное движение выкатываемого механизма без усилий.

Безопасность и стандарты

Конструкция комплекта выполнена в соответствии с требованиями ГОСТ IEC 60947-2 и ГОСТ Р МЭК 60947-1. Компоненты изготовлены из самозагасающего материала, обеспечивающего предотвращение распространения пламени. Выдвижной механизм имеет механическую блокировку положений “рабочее”, “выключенное” и “отсоединённое”, исключающую случайную активацию при обслуживании.

Преимущества

• Минимальное время сервисного обслуживания - нет необходимости отключать питание всей группы устройств;
• Защита оператора - работа выполняется вне опасной зоны под напряжением;
• Готовый адаптер сборной шины снижает риск ошибок при подключении;
• Стандартная форма и габариты - легко заменяет аналогичные решения других производителей;
• Высокая долговечность механических элементов - более 5000 циклов выдвижения/закрывания.

Ограничения применения

• Не для выключателей других серий - даже близких по , например, OptiMat E или ABB S200;
• Запрещено использовать в условиях постоянного воздействия воды или химически агрессивных сред - класс защиты IP20;
• Не предназначена для установки в открытых помещениях без термической защиты;
• Не работает с автоматами выше 50 А - требуется другой комплект для D100-D250 с увеличенным токовым рейтингом.

Примеры использования

• Производственные линии с автономными станками - быстрая замена автомата после срабатывания защиты;
• Жилые дома с групповой защитой - ремонт одного контура без отключения всего этажа;
• Объекты ЖКХ - регулярная диагностика тепловых насосов и систем вентиляции;
• Автомобильные сервисы - контроль питания сварочных аппаратов и зарядных станций.

Практические советы

• Перед установкой проверьте соответствие номера модели определённому типу выключателя - OptiMat D16…50-УХЛ3 подходит только для 16–50 А;
• При использовании сборной шины используйте оригинальные перемычки КЭАЗ - другие могут вызвать нагрев;
• Часто забывают смазывать ролики направляющей - делайте это один раз в год с применением силиконовой смазки;
• Не закручивайте винты слишком сильно - повредите пластиковую рамку и потеряете герметичность контакта;
• На этапе проектирования учтите посадочные размеры - комплект занимает около 120 мм по ширине и 250 мм по глубине.
