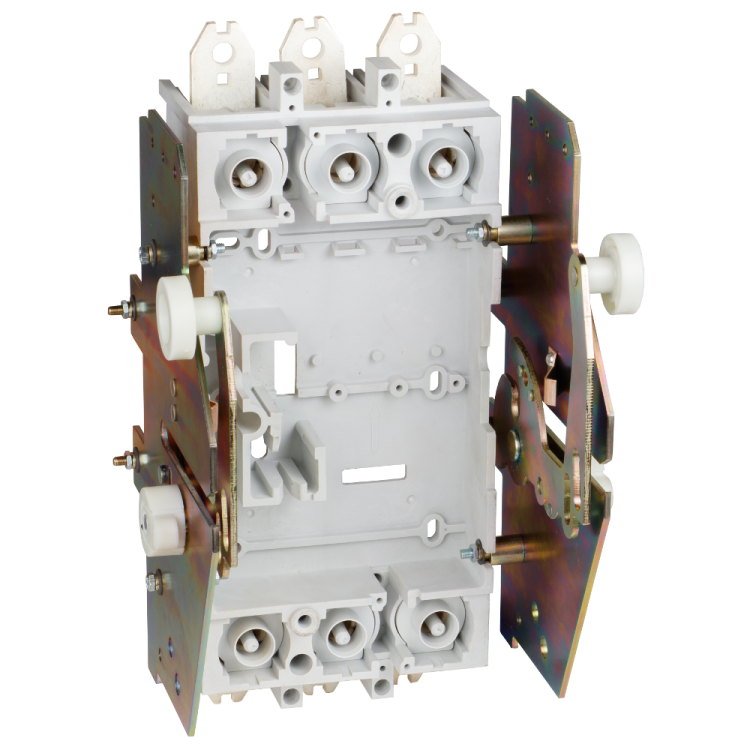

Комплект для выдвижного исполнения OptiMat D400 D630 320-630А УХЛ3 КЭАЗ 234093

Комплект для выдвижного исполнения OptiMat D400 320-630А УХЛ3 предназначен для организации безопасного и удобного выдвижного обслуживания автоматических выключателей OptiMat D630H-MR2-У3 и OptiMat D630N-MR2-У3. Этот комплект обеспечивает надёжное болтовое соединение, позволяет выводить аппарат из ячейки без демонтажа проводов и работает в условиях сурового климата - от -40C до +70C.

Назначение и область применения

Комплект для выдвижного исполнения OptiMat D400 320-630А УХЛ3 используется в распределительных устройствах с автоматическими выключателями в литом корпусе. Он позволяет легко выдвигать и возвращать выключатель на место для осмотра, ремонта или замены - без отключения всей цепи. Подходит для установки в силовые щиты промышленных объектов: на заводах, в энергообъектах, на транспорте, где требуется частое техническое обслуживание оборудования.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Климатическое исполнение: УХЛ3 - устойчив к перепадам температур, влаге и запылённости в помещениях с умеренным климатом
• Тип присоединения: болтовое - фиксация через контактные зажимы с винтами
• Тип крепления: винтовое
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус выключателя
• Диапазон рабочих температур: от -40 до +70 C
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса или ячейки
• Цвет по RAL: 7035 (серый металлик)
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015
• Код РЭП: РЭ-2519/20

Совместимость и монтаж

Комплект для выдвижного исполнения OptiMat D400 320-630А УХЛ3 совместим исключительно с выключателями OptiMat D630H-MR2-У3 и OptiMat D630N-MR2-У3. Монтаж выполняется на сам аппарат: контакты комплекта фиксируются болтами к выходным клеммам выключателя. После этого выключатель с установленным комплектом вставляется в направляющие выдвижной рамы. Для работы системы необходимо использовать соответствующую выдвижную тележку. Комплект также поддерживает адаптацию для шин - можно подключать к шинопроводу, если система предусматривает такую возможность.

Безопасность и стандарты

Комплект для выдвижного исполнения OptiMat D400 320-630А УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3422-062-05758109-2015. Несмотря на высокий номинальный ток, максимальная безопасная рабочая нагрузка при длительном режиме составляет 570 А - выше этого значения возможен перегрев. Это связано с тепловыми потерями в контактной группе и ограничено материалами и конструкцией. IP00 означает, что комплект не защищён от прикосновений и попадания сторонних предметов - он обязательно должен находиться в закрытой ячейке.

Преимущества

• Обеспечивает быстрый доступ к выключателю без отключения питания всей линии
• Поддерживает работу в широком температурном диапазоне - подходит для холодных и жарких помещений
• Может работать как адаптер шины - гибкая интеграция в существующие системы
• Встроенный вариант позволяет использовать комплект как часть постоянной сборки, а не только для выдвижения
• Высокая долговечность: гарантия 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется вне закрытых ячеек - IP00 не защищает от пыли, влаги и случайных прикосновений
• Максимальный рабочий ток ограничен 570 А даже при номинале 630 А - превышение вызывает риск перегрева
• Совместим только с моделями OptiMat D630H-MR2-У3 и OptiMat D630N-MR2-У3 - другие выключатели не подходят
• Не предназначена для наружной установки или открытых щитов
• Требует точного совпадения с типом выдвижной тележки - не все тележки обеспечивают правильное соединение

Примеры использования

• Промышленные цеха с линиями конвейеров - для быстрой замены выключателя при аварии
• Энергетические подстанции - для планового обслуживания без остановки всего участка сети
• Железнодорожные депо - там, где важна надёжность и доступность в любые погодные условия
• Объекты с системами бесперебойного питания - когда время простоя критично

Практические советы

• Перед монтажом проверьте соответствие модели выключателя - только OptiMat D630H/MR2-У3 поддерживают этот комплект
• Затягивайте болты усилием, рекомендованным производителем - недостаточно или слишком сильно затянутые соединения снижают надёжность
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе близко к предельному току 570 А
• Используйте комплект только с сертифицированными выдвижными тележками КЭАЗ - несовместимые элементы могут повредить контакты
• При проектировании учтите, что комплект занимает место в ячейке - убедитесь, что есть свободный ход для выдвижения
