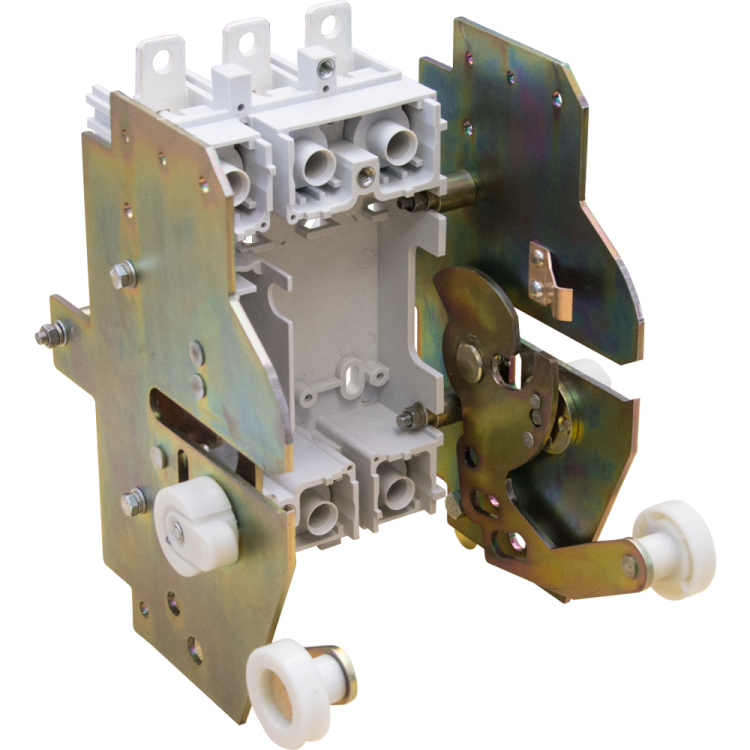

Комплект для выдвижного исполнения OptiMat D100 D160 D250 63-250А УХЛ3 КЭАЗ 239381

Комплект для выдвижного исполнения OptiMat D100 D160 D250 63-250А УХЛ3 от КЭАЗ предназначен для организации выдвижного монтажа автоматических выключателей серии OptiMat D в распределительных щитах. Этот комплект позволяет легко извлекать и вставлять выключатель для обслуживания без отключения всей системы, что повышает удобство и безопасность работы.

Назначение и область применения

Комплект для выдвижного исполнения OptiMat D100 D160 D250 63-250А УХЛ3 используется совместно с автоматическими выключателями серии OptiMat D номиналом 63–250 А. Он обеспечивает механическую возможность выдвижения аппарата на сервисную позицию - для осмотра, тестирования или замены - при сохранении питания остальной части цепи. Применяется в промышленных распределительных щитах, на производствах, в объектах ЖКХ и энергетике, где требуется высокая доступность оборудования для технического обслуживания.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип присоединения главной цепи: болтовое
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 до +70 C, допустима повышенная влажность и запылённость
• Степень защиты: IP00 - не защищён от внешних воздействий; требует установки внутри закрытого щита
• Тип крепления: винтовое
• Способ монтажа: на аппарат - фиксируется непосредственно к корпусу выключателя
• Цвет по RAL: 7035 (серый металлик)
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015
• Код в реестре радиоэлектронной продукции: РЭ-2519/20

Совместимость и монтаж

Комплект для выдвижного исполнения OptiMat D100 D160 D250 63-250А УХЛ3 совместим только с автоматическими выключателями серии OptiMat D номиналом 63–250 А. Монтаж выполняется непосредственно на корпус выключателя с помощью винтовых зажимов. После установки комплекта выключатель вводится в направляющие шасси, установленные в щите. Подключение проводов осуществляется через болтовые клеммы - необходимо соблюдать момент затяжки, указанный в руководстве по эксплуатации OptiMat D.

Поддерживается адаптация для сборной шины - комплект можно использовать как адаптер для подключения к шинным системам. Также возможна реализация встроенной версии - когда выключатель остаётся в постоянном положении, но с функцией выдвижения для ремонта.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-062-05758109-2015, которые регламентируют безопасность и надёжность коммутационных устройств. Климатическое исполнение УХЛ3 гарантирует работу в условиях холодного и умеренного климата, включая помещения с повышенной влажностью. Однако степень защиты IP00 означает, что комплект не имеет внешней защиты - он обязательно должен быть установлен внутри герметичного или закрытого распределительного щита.

Преимущества

• Обеспечивает быстрый доступ к выключателю без демонтажа проводов - снижает время простоев при обслуживании
• Совместим с шинными системами - позволяет интегрировать в модульные решения без переделок
• Выполнена в единой конструкции с выключателем - минимизирует риск некорректной сборки
• Увеличивает безопасность персонала - оператор не контактирует с токоведущими частями при замене
• Длительная гарантия - 5 лет - подтверждает надёжность конструкции

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Совместим только с выключателями OptiMat D 63–250 А - не подходит для других серий или номиналов
• Требует точного соблюдения габаритов щита - необходим свободный ход для выдвижения (обычно 300–400 мм)
• Не предназначена для частого циклического перемещения - рекомендовано не более 1000 циклов выдвижения/введения за весь срок службы

Примеры использования

• Промышленный цех: выдвижной выключатель на линии конвейера - ремонт без остановки всего участка
• Жилой комплекс: распределительный щит этажа - замена автомата ночью без отключения света всему подъезду
• Энергокомпания: подстанция с автоматической системой управления - удалённая диагностика и замена через выдвижной механизм
• Металлургический завод: оборудование в условиях пыли и вибраций - комплект защищён от внешнего воздействия благодаря установке в закрытом щите

Практические советы

• Перед монтажом проверьте соответствие модели выключателя OptiMat D и комплекта - номера должны совпадать по номиналу (например, D250 - только с комплектом для 250 А)
• При использовании шинной системы убедитесь, что контактные элементы комплекта точно совмещаются с шиной - используйте контрольные планки, если они предусмотрены
• Не затягивайте болты слишком сильно - превышение момента может повредить внутренние контакты
• При установке в щит оставьте минимум 150 мм свободного пространства перед выключателем для комфортного выдвижения
• Рекомендуется помечать каждый комплект - например, биркой с номером аппарата - чтобы избежать путаницы при обслуживании нескольких линий
