Основание для выдвижного аппарата PB23 3п TS100 TS160 TS250 LS Electric 83171172002 LSIS

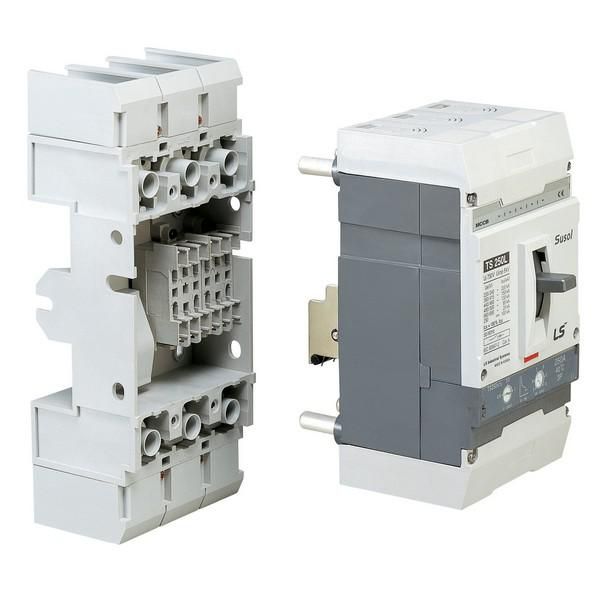

Основание для выдвижного аппарата 3 полюса TS100, TS160, TS250 PB23 от LS Electric - фиксированный элемент, обеспечивающий надёжное крепление и удобный сервисный доступ к вытяжным автоматическим выключателям. Применяется в ответственных электроустановках, особенно на судах, где требуется быстрый демонтаж без отключения проводов.

Назначение и область применения

Это основание предназначено исключительно для установки выдвижных аппаратов серий TS100, TS160 и TS250. Его задача - обеспечить механическую фиксацию подвижной части выключателя и сохранить целостность силовых соединений при извлечении аппарата для обслуживания. Подходит для распределительных щитов в условиях повышенной требовательности к надёжности: корабельные системы, энергообъекты, промышленные цеха с частой заменой оборудования.

Технические характеристики

• Номинальный ток: 250 А - совместим с максимальными нагрузками выключателей TS250;
• Количество полюсов: 3 - соответствует трёхполюсным моделям выключателей;
• Способ монтажа: крепится напрямую к задней стенке шкафа через болтовые отверстия;
• Тип тока: переменный - не предназначен для постоянного тока;
• Тип присоединения: болтовое - используется для подключения медных жил с зажимами;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не герметична; не применяется во влажных средах без дополнительной защиты;
• Исполнение: встроенное устройство - не имеет собственного корпуса, работает только в составе сборки с выключателем.

Совместимость и монтаж

Основание для выдвижного аппарата 3 полюса TS100, TS160, TS250 PB23 совместимо **только** с выключателями LS Electric/LSIS указанных серий. Установка выполняется следующим образом:

• Закрепите основание на металлической панели шкафа с помощью четырёх болтов (не входят в комплект);
• Убедитесь, что посадочные направляющие точно совпадают с профилем выключателя - перекос недопустим;
• Подключите входные и выходные кабели к контактам основания до установки аппарата - после этого они остаются неподвижными;
• Вставьте выключатель в основание до щелчка - он фиксируется механически, без дополнительных креплений.

Не используйте с другими брэндами или моделями - даже внешне похожие устройства имеют отличные геометрические и электрические интерфейсы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 для коммутационных устройств. Наличие степени защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не допускает использование вне помещений или в местах с высокой запылённостью. Для работы в морской среде необходимо применять дополнительные средства защиты от солёного тумана и влаги - само основание не рассчитано на воздействие этих факторов.

Преимущества

• Обеспечивает возможность замены выключателя без отключения питания - снижает время простоев;
• Максимально минимизирует риск повреждения кабелей при регулярном обслуживании;
• Жесткая конструкция предотвращает люфт и искрообразование при больших токах;
• Работает в паре с оригинальными выключателями LS Electric - гарантированная долговечность контактов.

Ограничения применения

• Не для выключателей других производителей - даже аналогов по току;
• Не подходит для установки в открытых щитах или на улице - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендовано использовать с токами выше 250 А - возможен перегрев и деформация контактов;
• Требуется точная подготовка монтажной панели: отверстия должны соответствовать габаритам основания, иначе возникнет перекос.

Примеры использования

• Главный распределительный щит на судне - часто меняется оборудование, нужен быстрый доступ;
• Цеховая система управления двигателем - необходима периодическая проверка автомата без остановки всей линии;
• Аварийные системы освещения - чтобы не отключать всю систему при тестировании одного участка.

Практические советы

• Перед монтажом проверьте соответствие номера артикула 83171172002 с моделью выключателя - неверная пара вызывает отказ механизма выдвижения;
• Используйте только медные кабели с площадью сечения, указанной в руководстве к TS100–TS250 - слишком тонкий провод нагреется;
• После установки протестируйте свободное движение аппарата - если есть заедание, проверьте правильность затяжки болтов основания;
• При длительной эксплуатации в условиях вибраций (например, на судах) контролируйте состояние болтов - возможно ослабление.
