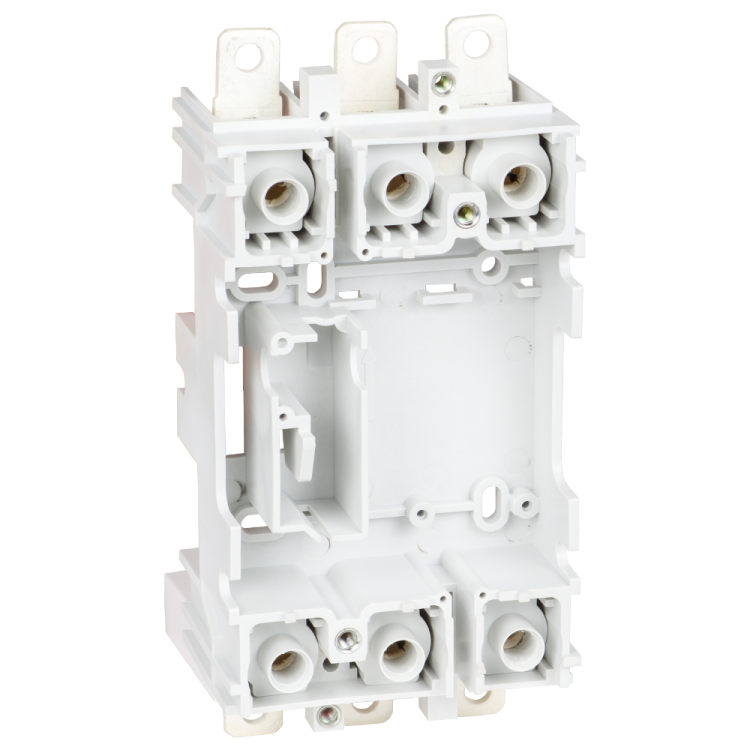

Комплект для втычного присоединения OptiMat D100 D160 D250 63-250А УХЛ3 КЭАЗ 234092

Комплект для втычного присоединения D100 D160 D250 63-250А УХЛ3 от КЭАЗ предназначен для быстрого и надёжного подключения автоматических выключателей серии OptiMat D к силовым шинам или другим элементам распределительных устройств. Этот комплект обеспечивает механическую фиксацию и электрический контакт при монтаже на аппарат, снижает время обслуживания и повышает безопасность при работе с высокими токами до 250 А.

Назначение и область применения

Комплект для втычного присоединения D100 D160 D250 63-250А УХЛ3 используется для присоединения трёхполюсных автоматических выключателей серии OptiMat D к сборным шинам или жёстким проводникам. Применяется в распределительных щитах промышленных объектов, на участках с частой заменой оборудования, где важна скорость сервисного обслуживания. Подходит для систем с постоянными нагрузками до 250 А, например, на конвейерах, насосных станциях, в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип присоединения: болтовое соединение
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 до +70 C
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Цвет: RAL 7035 (серый)
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Комплект совместим с автоматическими выключателями серии OptiMat D, имеющими габариты D100, D160 и D250. Монтаж осуществляется непосредственно на аппарат - комплект крепится винтовым способом и служит переходником между выводами выключателя и сборной шиной. Комплект может использоваться как адаптер сборной шины или как встроенное устройство, что позволяет отказаться от отдельных кабельных соединений. Для правильной работы необходимо соблюдать момент затяжки болтов, указанный в руководстве по эксплуатации OptiMat D.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015, которые регламентируют безопасность коммутационных устройств. Несмотря на отсутствие степени защиты выше IP00, использование в закрытых щитах исключает доступ к токоведущим частям во время работы. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2519/20).

Преимущества

• Значительно сокращает время замены выключателя - достаточно отсоединить один комплект вместо переподключения нескольких кабелей
• Обеспечивает стабильный электрический контакт за счёт точного соответствия геометрии контактов OptiMat D
• Поддерживает возможность модульной сборки: можно использовать как часть системы сборной шины
• Уменьшает риск ошибок при монтаже благодаря стандартизированному интерфейсу
• Высокая долговечность: гарантия 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для открытой установки - из-за IP00 требуется обязательное размещение внутри герметичных или закрытых щитов
• Не подходит для выключателей других серий, кроме OptiMat D
• Максимальный ток 250 А - нельзя применять в цепях с длительной перегрузкой выше этого значения
• Не рекомендуется для сред с повышенной запылённостью, влагой или химически активной атмосферой вне защитного корпуса

Примеры использования

• Промышленные линии с частой сменой оборудования - например, на заводах по переработке пищевых продуктов
• Щитовые помещения в холодильных комплексах, где необходима работа при низких температурах (-40 C)
• Системы автономного питания с быстрой заменой выключателей после срабатывания
• Распределительные пункты на объектах ЖКХ, где важно минимизировать простои при плановом обслуживании

Практические советы

• Перед монтажом проверьте соответствие габарита аппарата (D100/D160/D250) - комплект не универсален
• Используйте только те болты, которые предусмотрены производителем OptiMat D; не применяйте самодельные крепления
• При подключении к сборной шине убедитесь, что её токовая нагрузка не превышает 250 А на фазу
• При эксплуатации в условиях сильных вибраций дополнительно контролируйте затяжку болтов каждые 6–12 месяцев
• Для удобства обслуживания пометьте каждый комплект - так проще идентифицировать нужный выключатель при ремонте
