Комплект для втычного присоединения OptiMat D100, D160, D250 16-50А-УХЛ3| 313956 | КЭАЗ

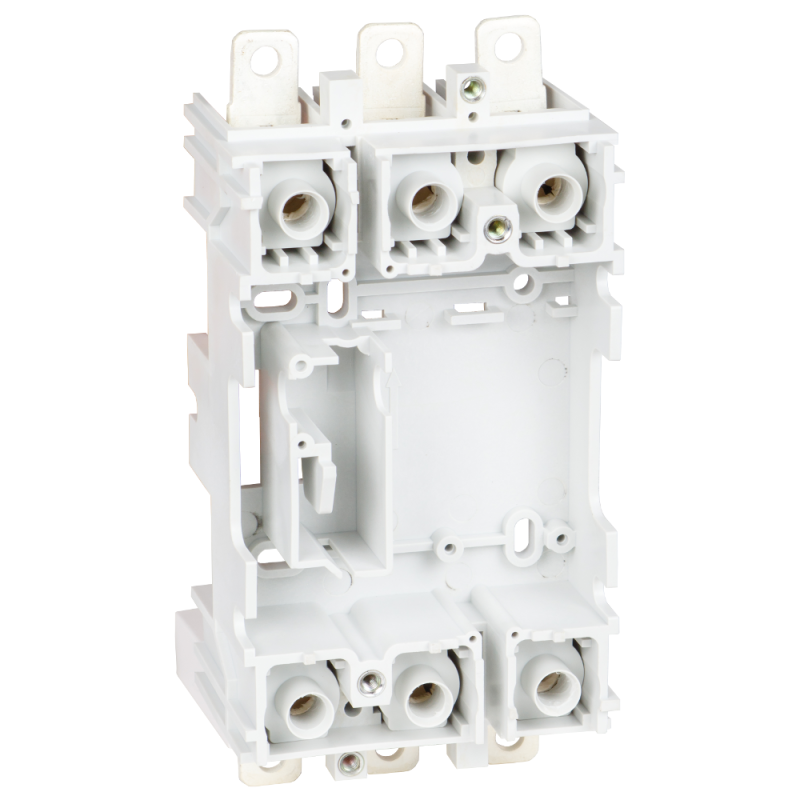

Комплект для втычного присоединения OptiMat D16…50-УХЛ3 от КЭАЗ предназначен для быстрого и надёжного подключения автоматических выключателей серии OptiMat D к сборным шинам. Артикул 313956 обеспечивает гибкую настройку цепей управления и распределения тока до 50 А в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Комплект для втычного присоединения OptiMat D16…50-УХЛ3 используется для создания модульных силовых цепей с применением автоматических выключателей OptiMat D. Он позволяет заменить классические проводные соединения на компактную систему втычного контакта, что снижает время монтажа и повышает надёжность соединений. Подходит для установки в щитовые помещения промышленных объектов, на участках с высокой плотностью оборудования - например, на конвейерах, насосных станциях, системах автоматизации производства.

Технические характеристики

• Тип подключения: винтовое - обеспечивают жесткий контакт между компонентами без необходимости сварки или пайки;
• Рабочий ток: 16–50 А - соответствует нагрузкам типичных промышленных потребителей;
• Адаптация для шин: да - совместим с стандартными сборными шинами DIN;
• Исполнение как адаптер сборной шины: да - выполняет функцию переходника между выключателем и шиной;
• Версия для встроенного монтажа: да - возможно закрепление внутри распределительного устройства без внешних элементов;
• Исполнение как встроенное устройство: да - полностью интегрируется в корпус аппарата, минимизируя занимаемое пространство;
• Степень защиты: УХЛ3 - предназначено для работы в условиях умеренного климата с возможностью воздействия влаги, запыления и перепадов температур (-40C … +40C).

Совместимость и монтаж

Комплект для втычного присоединения OptiMat D16…50-УХЛ3 совместим исключительно с автоматическими выключателями серии OptiMat D от КЭАЗ. Для правильной установки необходимо:

• Подбирать модель согласно номинальному току выключателя (не выше 50 А);
• Фиксировать комплект на DIN-рейке перед установкой автомата;
• Затягивать винтовые зажимы усилием 0,8 Нм - избыточная затяжка может повредить контактные поверхности;
• Не использовать с другими сериями аппаратов - даже внешне похожие модели могут иметь отличную геометрию контактов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-1 и ГОСТ Р 50030.2. Комплект имеет исполнение УХЛ3, что гарантирует работу в условиях повышенной влажности и температурных скачков без потери механической прочности и электрической целостности. Все материалы соответствуют нормам пожарной безопасности и не поддерживают горение.

Преимущества

• Минимальная трудоёмкость монтажа - вместо многожильных проводов достаточно зафиксировать один комплект;
• Высокая долговечность контактов благодаря медному сплаву и антикоррозийному покрытию;
• Уменьшение числа точек соединения - снижается вероятность нагрева и отказа;
• Обеспечение герметичности соединений - предотвращает попадание пыли и влаги внутрь системы;
• Встроенный вариант экономит место в шкафу - особенно актуально при компактном расположении аппаратов.

Ограничения применения

• Не переменные частоты выше 50/60 Гц - рассчитан только на сетевые условия 50 Гц;
• Не допускается использование вне диапазона температур УХЛ3 - ниже –40 C или выше +40 C возможна потеря герметичности;
• Не рекомендовано применение в средах с агрессивными химическими веществами - пары кислот, щелочей, растворителей могут повредить пластиковые детали;
• Не является самостоятельным коммутирующим устройством - работает только в связке с выключателем OptiMat D.

Примеры использования

• Автоматизация линии металлобработки - подключение нескольких выключателей к единой шине питания;
• Щитовая автоматики на пищевом предприятии - где требуется частый доступ и быстрая замена аппаратов;
• Системы водоочистки - там, где важна защита от влаги и возможность обслуживания без демонтажа всей цепи;
• Жилые дома с многоэтажными этажными щитами - когда важно сэкономить место и ускорить проектирование.

Практические советы

• Перед монтажом проверьте соответствие номера фазы и полярности - хотя комплект не требует ориентации, неверное подсоединение может вызвать аварию;
• При использовании встроенной версии убедитесь, что глубина шкафа достаточна для полного входа комплекта - он выступает на 15–20 мм за плоскость рампы;
• Не используйте одновременно несколько комплектов одного типа на одной фазе - риск перегрузки возрастает;
• Регулярно осматривайте места соединений - при появлении следов окисления или нагрева замените комплект, даже если выключатель работает;
• Храните в сухом месте - длительное воздействие влаги до установки может снизить срок службы контактных поверхностей.
