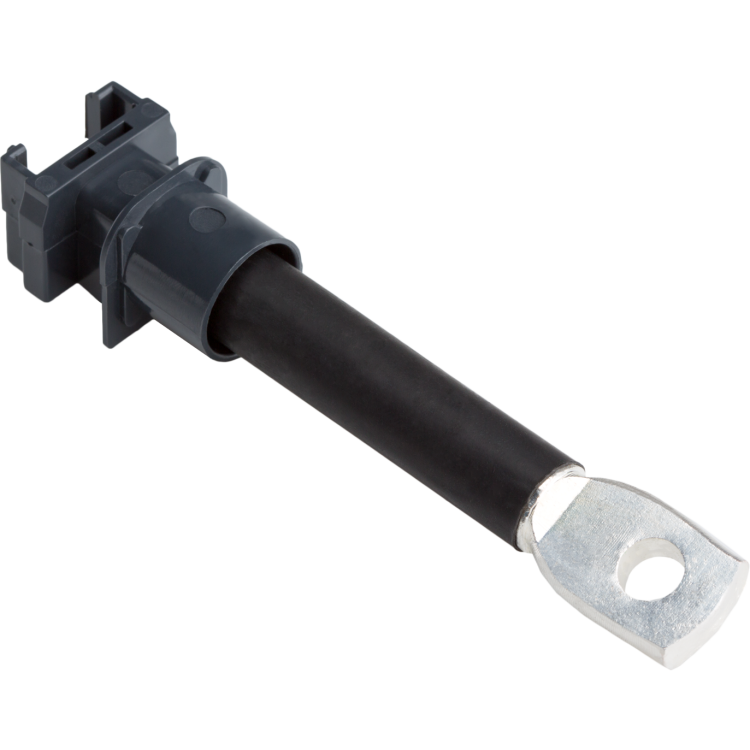

Комплект для заднего присоед. OptiMat D100 D160 D250 63-250А УХЛ3 длинный КЭАЗ 238709

Комплект для заднего присоединения OptiMat D100…250 63–250 А УХЛ3 длинный от КЭАЗ предназначен для надёжного подключения автоматических выключателей OptiMat D к шинам и кабелям с наконечниками сзади аппарата. Этот комплект обеспечивает гибкий монтаж в компактных распределительных устройствах, особенно там, где доступ ограничен сверху или спереди.

Назначение и область применения

Комплект для заднего присоединения OptiMat D100…250 63–250 А УХЛ3 длинный используется совместно с автоматическими выключателями серии OptiMat D в низковольтных комплектных устройствах распределения и управления (ЩРМ, ЩО, ЯЯК). Он позволяет выполнять подключение силовых шин и кабелей с кабельными наконечниками с тыльной стороны аппарата - это удобно при плотном расположении оборудования, когда передняя сторона недоступна для монтажа.

Технические характеристики

• Тип тока: переменный и постоянный (AC/DC)
• Количество полюсов: 1
• Токовая нагрузка: 63–250 А
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C, допустима повышенная влажность и запылённость
• Степень защиты: IP00 - защита от прикосновений и внешних воздействий отсутствует; требует установки внутри закрытых щитов
• Цвет: серый (RAL 7035)
• Тип крепления: болтовое
• Способ монтажа: на аппарат - фиксируется напрямую на выводах автомата
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Комплект для заднего присоединения OptiMat D100…250 63–250 А УХЛ3 длинный совместим исключительно с автоматическими выключателями серии OptiMat D. Монтаж выполняется после установки автомата в щит: выводы комплекта надеваются на контактные выходы аппарата и фиксируются болтами. Подключение проводников осуществляется через кабельные наконечники - медные или алюминиевые, соответствующие сечению до 2×240 мм2 (по требованиям автомата).

Выходы можно поворачивать: они ориентируемые - подходят как для вертикального, так и для горизонтального подключения шин. Для безопасности рекомендуется применять клеммные крышки (дополнительно заказываются), чтобы предотвратить случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-062-05758109-2015. Комплект прошёл проверку на термическую и электродинамическую стойкость при номинальных токах до 250 А. Однако из-за степени защиты IP00 он не защищён от прикосновений и попадания посторонних предметов - поэтому обязательно должен использоваться только внутри герметичных или закрытых распределительных устройств.

Преимущества

• Поддерживает высокие токовые нагрузки - до 250 А, что покрывает большинство промышленных задач
• Универсальная ориентация выводов - позволяет экономить место в щите при сложной планировке
• Болтовое соединение обеспечивает прочную и долговечную связь без необходимости пайки или специальных инструментов
• Работает в широком диапазоне температур - подходит для холодных цехов и жарких помещений
• Срок службы продлевается благодаря качественной сборке завода КЭАЗ

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 делает изделие опасным при открытой эксплуатации
• Совместим только с автоматами OptiMat D - не подходит для других моделей или брендов
• Не предназначена для подключения голых проводов - обязательное использование кабельных наконечников
• Не рассчитана на работу во взрывоопасных зонах - отсутствуют взрывозащита и герметизация

Примеры использования

• Промышленные станки с компактными щитами управления
• Конвейерные системы с плотной компоновкой автоматов
• Объекты ЖКХ и энергообеспечения, где шины расположены сзади щита
• Заводские распределительные пункты с двусторонним обслуживанием

Практические советы

• Перед монтажом убедитесь, что номинальный ток вашего автомата OptiMat D находится в диапазоне 63–250 А - комплект не подходит для меньших или больших значений
• Используйте только кабельные наконечники с правильным сечением и типом (медные с опрессовкой); не затягивайте болты слишком сильно - это может повредить контакты
• Обязательно установите клеммные крышки после подключения - даже если кажется, что всё безопасно
• Проверьте посадочные размеры выводов автомата - они должны точно совпадать с формой комплекта, иначе возможен перегрев или плохой контакт
• Для условий с высокой вибрацией используйте контргайки или антивибрационные прокладки на болтах
