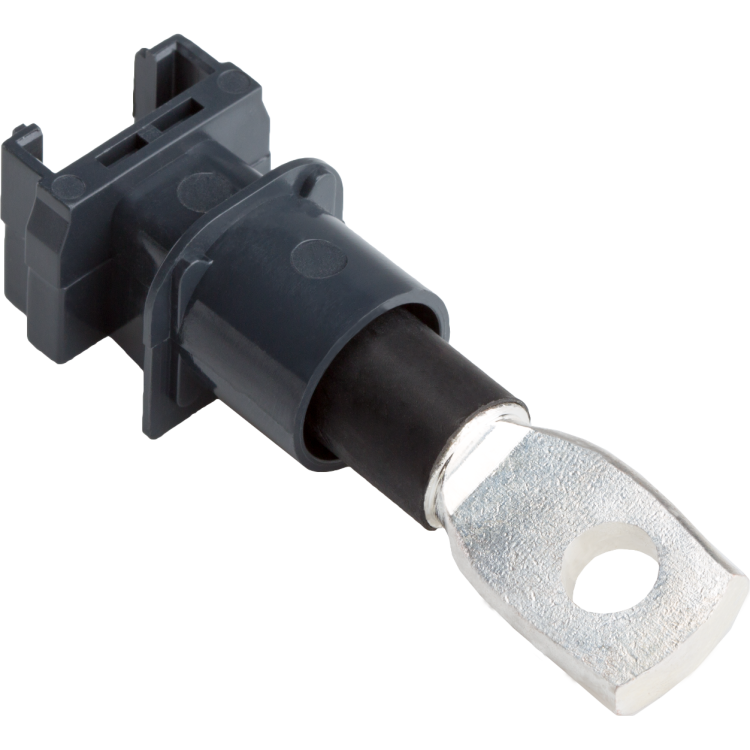

Комплект для заднего присоединения OptiMat D400...630, короткий КЭАЗ (Курский электроаппаратный завод) 234090

Комплект для заднего присоединения OptiMat D400 320–630 А УХЛ3 короткий - это элемент для надёжного подключения силовых проводников к автоматическим выключателям серии OptiMat D через заднюю сторону аппарата. Применяется в комплектных распределительных устройствах с двусторонним доступом, особенно там, где важна плотная компоновка и использование шин с кабельными наконечниками. Артикул 234090 соответствует модели от КЭАЗ.

Назначение и область применения

Комплект для заднего присоединения OptiMat D400 320–630 А УХЛ3 короткий предназначен для подключения медных проводников с кабельными наконечниками к автоматическим выключателям OptiMat D, установленным в щитах и распределительных устройствах. Подходит для систем, где требуется заднее подключение - например, когда шины расположены за аппаратом, а передняя сторона занята другими элементами. Часто используется в НКУ (низковольтных комплектных устройствах) на предприятиях, в жилых комплексах и объектах инфраструктуры.

Технические характеристики

• Количество полюсов: 1
• Тип тока: переменный и постоянный (AC/DC)
• Номинальный ток: 320–630 А
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри закрытой сборки
• Цвет: серый (RAL 7035)
• Тип крепления: болтовое
• Способ монтажа: фиксируется непосредственно на аппарате OptiMat D
• Гарантийный срок: 60 месяцев
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями серии OptiMat D. Монтаж выполняется на задней стенке аппарата: выводы фиксируются болтами, после чего к ним подсоединяются кабельные наконечники. Конструкция позволяет ориентировать выходы как вертикально, так и горизонтально - это даёт гибкость при проектировании трассировки шин. Для безопасности рекомендуется устанавливать клеммные крышки поверх выводов - они предотвращают случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и собственным техническим условиям КЭАЗ. Компоненты выполнены из материалов, устойчивых к нагреву и механическому воздействию. Однако степень защиты IP00 означает, что все токоведущие части полностью открыты - поэтому применение допустимо **только** внутри герметичных или закрытых распределительных устройств. Открытая установка запрещена.

Преимущества

• Поддерживает высокие токи - до 630 А, что делает его подходящим для мощных цепей
• Гибкая ориентация выводов снижает сложность прокладки шин
• Болтовое соединение обеспечивает прочную и долговечную связь с проводниками
• Совместимость с кабельными наконечниками ускоряет монтаж и повышает надёжность контакта
• Длительная гарантия - 5 лет - указывает на качество изготовления

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги или прикосновений
• Не совместим с выключателями других серий - только OptiMat D
• Не предназначен для подключения голых проводов - обязательно использование кабельных наконечников
• Максимальная температура окружающей среды +70 C - нельзя использовать в условиях перегрева без принудительного охлаждения

Примеры использования

• Щитовые помещения на заводах с автоматическими линиями
• Распределительные пункты в ЖКХ, где шины расположены за рядами автоматических выключателей
• Объекты с ограниченным пространством - например, модульные станции управления
• Замена старых коммуникаций в существующих щитах с сохранением форм-фактора OptiMat D

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и типа наконечника - они должны соответствовать спецификации OptiMat D
• Обязательно используйте клеммные крышки - даже если кажется, что доступ закрыт, риск поражения током остаётся
• При установке в холодном климате (до –40 C) убедитесь, что материалы кабеля и наконечников также рассчитаны на такие температуры
• Не затягивайте болты сверх нормы - это может повредить контактную площадку
• Артикул 234090 - это именно “короткий” вариант. Если нужна большая длина вывода - выбирайте другую модификацию
