Комплект зажимов для заднего присоединения стационар. ВА50-39Про с плоскими зажимами - 7003123 Legrand

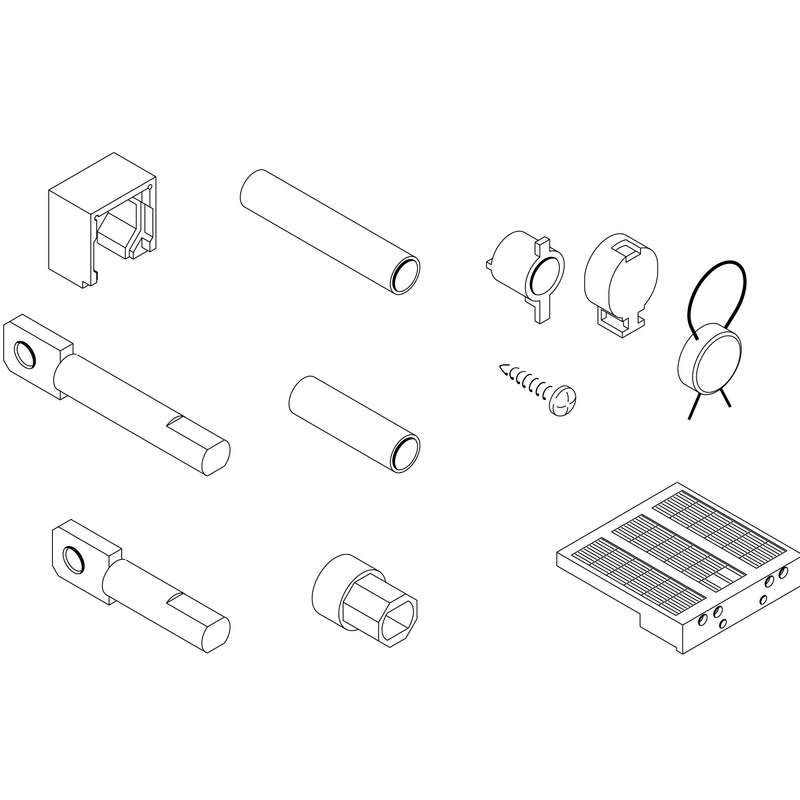

Комплект зажимов для заднего присоединения стационарного ВА50-39Про с плоскими зажимами предназначен для надёжного подключения проводов к автоматическому выключателю ВА50-39Про через заднюю часть корпуса. Этот комплект совместим с сериями KPRO и используется там, где требуется быстрая замена или удобный доступ к контактам без демонтажа всего устройства.

Назначение и область применения

Комплект зажимов для заднего присоединения стационарного ВА50-39Про с плоскими зажимами позволяет подключить силовые провода с тыльной стороны автомата, что особенно удобно при установке на DIN-рейку в распределительном щите. Применяется в системах управления оборудованием, где важна плотная укладка устройств и минимизация внешних соединений - например, на станках, конвейерах, в пультах управления промышленными линиями.

Технические характеристики

• Тип присоединения: заднее, через плоские зажимы
• Совместим с моделями: ВА50-39Про (серии KPRO)
• Максимальное сечение провода: до 25 мм2 (по стандарту для данного типа контактов)
• Материал зажимов: медные токоведущие части с никелированным покрытием
• Фиксация: винтовой механизм с предварительно установленным моментом затяжки

Совместимость и монтаж

Комплект зажимов для заднего присоединения стационарного ВА50-39Про с плоскими зажимами устанавливается исключительно на автоматы ВА50-39Про из серии KPRO. Он несовместим с другими типами выключателей, даже аналогичными по габаритам. Для монтажа необходимо:

• Вынуть штатную переднюю крышку автомата (если она есть)
• Заполнить фиксирующие защёлки на задней стенке корпуса
• Подсоединить жилы проводов к зажимам, соблюдая направление вход/выход согласно схеме на корпусе
• Затянуть винты усилием, соответствующим заводской регламентации - перегрузка повредит контактную группу

Не рекомендуется использовать этот комплект с многожильными проводами без наконечников - возможен выход из строя зажима из-за деформации жил.

Безопасность и стандарты

Комплект зажимов для заднего присоединения стационарного ВА50-39Про с плоскими зажимами изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-2 и имеет внутренние испытательные протоколы завода-изготовителя Контактор Ульяновск. Соответствие обеспечивает безопасность работы при номинальных токах до 80 А и напряжении до 690 В переменного тока.

Преимущества

• Уменьшает занимаемую площадь в щите - все провода выводятся назад, освобождая место спереди
• Обеспечивает более равномерное распределение нагрузки между фазами благодаря одинаковой длине и расположению зажимов
• Избавляет от необходимости отводить провода вокруг боковых сторон автомата, снижая риск механического повреждения изоляции
• Позволяет менять выключатель без отключения всей цепи - достаточно просто открутить зажимы и вытянуть устройство

Ограничения применения

• Не применяется с автономными или мобильными установками - требует жесткой фиксации на DIN-рейке
• Не допускается использование с алюминиевыми проводами - материал зажимов рассчитан только на медь
• Не поддерживает подключение проводов большего сечения, чем указано - риск нагрева и оплавления контактов
• Не предназначено для частых операций подключения/отключения - служит для постоянного монтажа

Примеры использования

• Промышленные панели управления с множеством автоматических выключателей - каждый ВА50-39Про с этим комплектом экономит до 30% места
• Щиты в пищевой промышленности, где важно легко мыть поверхности - задняя коммутация исключает скопление грязи возле контактов
• Автоматические линии сборки - когда необходима быстрая замена выключателя без остановки производства

Практические советы

• Перед установкой проверьте, чтобы глубина посадочного места на задней стенке ВА50-39Про была полностью свободна - никаких лишних деталей или саморезов не должны мешать
• Используйте наконечники НШВИ для однопроволочных и многожильных медных проводов - так увеличивается срок службы зажима
• После монтажа сделайте контрольную проверку момента затяжки - слабый контакт вызывает нагрев, слишком сильный - трещины в пластиковом корпусе
• При заказе нескольких единиц - учтите, что артикул 7003123 всегда указывается именно для этого комплекта; другие номера не подходят
