Комплект для заднего присоединения OptiMat D400...630-УХЛ3-длинный | 238710 КЭАЗ

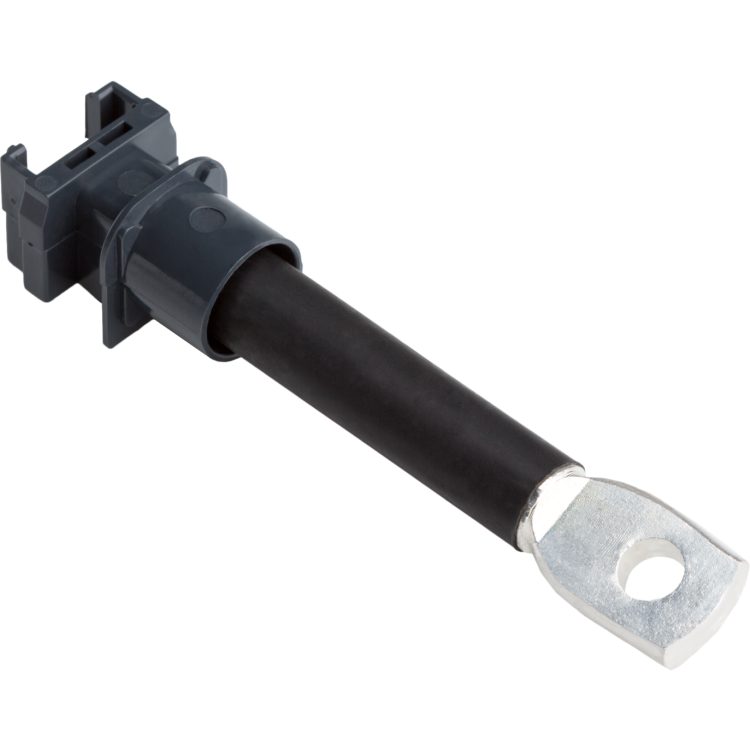

Комплект для заднего присоединения OptiMat D400 320–630 А УХЛ3 длинный предназначен для надёжного подключения силовых проводников к автоматическим выключателям серии OptiMat D через заднюю часть аппарата. Этот комплект обеспечивает гибкий монтаж в щитах с ограниченным доступом, особенно там, где используются шины и кабельные наконечники. Бренд КЭАЗ и артикул 238710 указывают на соответствие продукта промышленным стандартам и долгий гарантийный срок - 5 лет.

Назначение и область применения

Комплект для заднего присоединения OptiMat D400 320–630 А УХЛ3 длинный используется для соединения автоматических выключателей OptiMat D с силовыми шинами и кабелями с наконечниками с тыльной стороны аппарата. Это позволяет экономить место в щитах, особенно в компактных распределительных устройствах с двусторонним обслуживанием - например, в ячейках КРУ, щитах управления или системах автоматизации.

Технические характеристики

• Количество полюсов: 1
• Тип тока: переменный и постоянный (AC/DC)
• Номинальный ток: 320–630 А
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Цвет: серый (RAL 7035)
• Тип крепления: болтовой - фиксируется на корпусе выключателя с помощью болтов
• Способ монтажа: на аппарат - устанавливается непосредственно на автоматический выключатель
• Гарантийный срок: 60 месяцев (5 лет)
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями серии OptiMat D. Он не подходит для других моделей, даже от КЭАЗ. Монтаж выполняется после установки выключателя в щит: выводы крепятся болтами к задней поверхности аппарата. Подключаемые провода должны иметь кабельные наконечники подходящего сечения - диаметр посадочных отверстий соответствует стандартным наконечникам для токов 320–630 А. Для безопасности рекомендуется применять клеммные крышки, чтобы предотвратить случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и собственным техническим условиям КЭАЗ. Несмотря на высокую надёжность, степень защиты IP00 означает, что все токоведущие части полностью открыты - поэтому комплект можно использовать только внутри защищённых щитов с классом защиты не ниже IP54. Применение вне закрытых корпусов запрещено.

Преимущества

• Поддерживает два направления монтажа: вертикальное и горизонтальное - удобно для сложных схем сборки
• Высокая механическая прочность благодаря болтовому креплению и качественной медной основе
• Широкий диапазон рабочих температур - подходит для холодных цехов и жарких помещений
• Долгий срок службы и гарантия 5 лет - снижают затраты на замену
• Серый цвет (RAL 7035) легко сочетается с другими элементами щита

Ограничения применения

• Не применяется с выключателями других серий - только OptiMat D
• IP00 - нельзя использовать в открытых или сырых помещениях, на улице, в зонах с пылью или брызгами воды
• Требуется обязательная установка клеммных крышек - без них есть риск поражения током
• Максимальный ток 630 А - не подходит для нагрузок выше этого значения

Примеры использования

• Щиты распределения энергии в металлургических цехах
• Контрольные панели на конвейерах с автономными выключателями
• Системы управления насосными станциями в условиях низких температур
• Ячейки КРУ с задним доступом к шинам

Практические советы

• Перед монтажом проверьте, что выключатель OptiMat D имеет нужную номинальную мощность (320–630 А) - комплект не подойдёт для меньших или больших значений
• Используйте только кабельные наконечники с правильным сечением и плотно затягивайте болты - плохой контакт вызывает перегрев
• Обязательно установите клеммные крышки сразу после подключения - это требование норм безопасности
• При проектировании щита учтите глубину заднего присоединения - он занимает больше места, чем переднее подключение
• Для условий с повышенной вибрацией используйте контргайки или герметичные изоляционные колпачки
