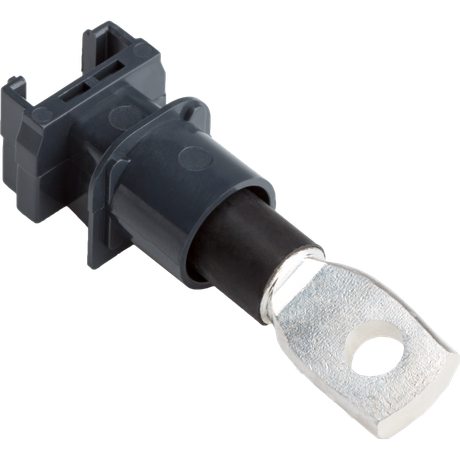

Комплект для заднего присоединения OptiMat D 100...250 А, короткий КЭАЗ (Курский электроаппаратный завод) 234089

Комплект для заднего присоединения OptiMat D100 D160 D250 63-250А УХЛ3 короткий предназначен для надёжного подключения автоматических выключателей OptiMat D к шинам и кабелям с наконечниками сзади аппарата. Этот комплект совместим с моделями OptiMat D и обеспечивает гибкую установку в щитах с ограниченным доступом. Произведён КЭАЗ, артикул 234089.

Назначение и область применения

Комплект для заднего присоединения OptiMat D100 D160 D250 63-250А УХЛ3 короткий используется для подключения автоматических выключателей OptiMat D к силовым шинам и кабелям с кабельными наконечниками с тыльной стороны аппарата. Это особенно удобно в компактных распределительных щитах, где переднее подключение затруднено. Применяется в низковольтных комплектных устройствах распределения и управления (НКУ) с двусторонним обслуживанием - например, в промышленных щитах, на производствах, в системах автоматизации.

Технические характеристики

• Количество полюсов: 1
• Тип тока: переменный и постоянный (AC/DC)
• Токовый диапазон: 63–250 А
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C
• Степень защиты: IP00 - без защиты от внешних воздействий, рассчитан на установку внутри закрытых щитов
• Цвет: серый (RAL 7035)
• Тип крепления: болтовой
• Способ монтажа: фиксируется непосредственно на автоматический выключатель
• Гарантийный срок: 5 лет (60 месяцев)
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015

Совместимость и монтаж

Комплект для заднего присоединения OptiMat D100 D160 D250 63-250А УХЛ3 короткий совместим только с автоматическими выключателями серии OptiMat D. Монтаж выполняется на уже установленный аппарат: выводы крепятся болтами к контактам выключателя. Подходят кабельные наконечники соответствующего сечения. Направление выводов можно выбрать - они ориентируются как вертикально, так и горизонтально, что позволяет адаптировать подводку под расположение шин. Для безопасности после монтажа обязательно используйте клеммные крышки - они предотвращают случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и собственным техническим условиям КЭАЗ. Комплект не имеет степени защиты выше IP00 - он предназначен исключительно для внутренней установки в защищённых щитах. Без клеммных крышек использование запрещено - риск поражения током остаётся высоким. Сертифицирован для работы в условиях УХЛ3, что гарантирует стабильную работу в холодных и влажных средах, характерных для промышленных объектов России и стран СНГ.

Преимущества

• Позволяет экономить место в щите - подключение происходит сзади, освобождая переднюю часть для обслуживания
• Поддерживает оба типа тока - AC и DC, расширяя возможности применения
• Гибкая ориентация выводов - легко подстраивается под любую схему шин
• Высокая механическая прочность - болтовое соединение надёжно выдерживает вибрацию и нагрузки
• Длительная гарантия - 5 лет, что подтверждает качество сборки и материалов

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не допускает открытой эксплуатации
• Совместим только с выключателями OptiMat D - не подходит для других серий или брендов
• Требует обязательного использования клеммных крышек - без них нарушается безопасность
• Не предназначен для подключения голых проводов - необходимо применение кабельных наконечников

Примеры использования

• Промышленные щиты на заводах - подключение к медным шинам сзади через наконечники
• Щиты управления насосными станциями - когда доступ к лицевой стороне ограничен трубопроводами
• Модульные системы автоматизации - где важна плотная укладка аппаратов и минимизация габаритов
• Объекты с низкими температурами - благодаря исполнению УХЛ3 подходит для холодных цехов и наружных помещений с отоплением

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и наконечника - оптимально для токов 63–250 А используются наконечники 16–95 мм2
• Затягивайте болты моментом, указанным в руководстве OptiMat D - перегрузка повредит контакты
• Всегда устанавливайте клеммные крышки сразу после подключения - даже временная работа без них опасна
• При замене выключателя - комплект можно переустановить на новый, если он из той же серии
• Для многократного обслуживания выбирайте модели с длинными выводами - этот вариант “короткий”, поэтому требует точного планирования трассировки шин
