Комплект для заднего присоединения 3 пол. каб./шина с наконечником RTB23,TS250 | 83161172802 Lsis

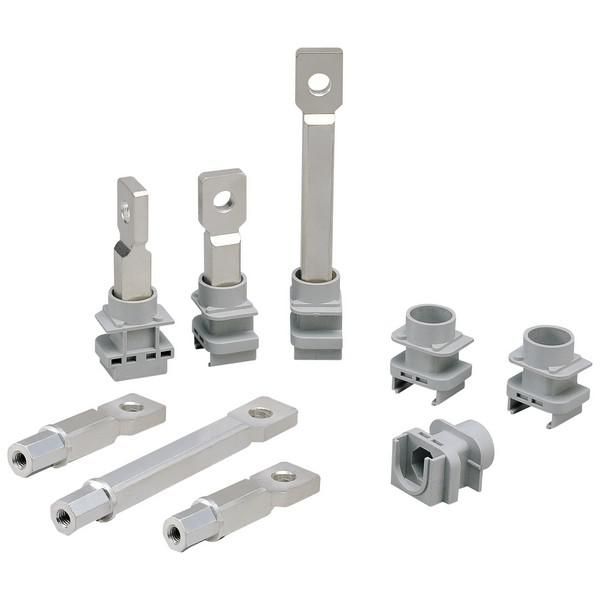

Комплект для заднего присоединения 3 полюсный кабель/шина с наконечником RTB23, TS250 от LS Electric позволяет подключать автоматические выключатели серии TS250 сзади, экономя место в шкафу и упрощая сборку распределительных устройств.

Назначение и область применения

Этот комплект предназначен для организации заднего подключения силовых кабелей или шин к автоматическим выключателям серии TS250. Он используется там, где переднее подключение затруднено - например, при плотной компоновке шкафов, многослойной установке аппаратов или необходимости доступа к фронтальной панели. Комплект совместим только с выключателями TS250 и не применяется для других серий.

Технические характеристики

• Количество полюсов: 3
• Тип вывода: RTB23 - плоский контакт с наконечником
• Совместим с выключателями: TS250
• Материал контактов: медный сплав с покрытием
• Рассчитан на токи до номинала выключателя TS250 (до 250 А)

Совместимость и монтаж

Комплект RTB23, TS250 крепится непосредственно к тыльной стороне автомата TS250 без сверления, доработки корпуса или замены внутренних механизмов. Установка выполняется вручную: наконечники вставляются в специальные гнезда на задней панели аппарата до щелчка. Для надёжного соединения важно соблюдать правильную ориентацию - контакты имеют форму, исключающую неверную установку.

Подключаемые провода должны иметь наконечники соответствующего типа - комплект уже оснащён ими, поэтому дополнительная подготовка кабелей не нужна.

Безопасность и стандарты

Комплект прошёл испытания на соответствие требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в системах с рабочим напряжением до 690 В переменного тока. Наконечники изолированы и защищены от случайного прикосновения при установленном положении.

Преимущества

• Не требует модификации выключателя - сохраняет заводскую герметичность и гарантию
• Ускоряет монтаж: не нужны дополнительные переходники или клеммы
• Снижает риск перепутать фазы благодаря жёсткой привязке к полюсам
• Идеально подходит для компактных шкафов и вертикальных рядов оборудования

Ограничения применения

• Не совместим с другими сериями выключателей - даже с близкими по внешнему виду (например, TD или RTR)
• Не предназначена для подключения многожильных кабелей без предварительно установленных наконечников
• Запрещается применять в условиях постоянного воздействия воды, масел или химически активных сред - не имеет защиты IP выше IP20
• Не рекомендуется для частых демонтажей - многократные вставки снижают долговечность контактных площадок

Примеры использования

• Шкафы управления станков с ограниченным свободным пространством
• Линии конвейеров с вертикальной компоновкой автоматических выключателей
• Системы распределения энергии в промышленных цехах, где кабели подводятся снизу или сзади
• Аппараты, установленные вдоль стен или в нишах, где фронтальный доступ невозможен

Практические советы

• Перед установкой проверьте, что выключатель TS250 полностью отключен и обесточен
• Убедитесь, что наконечники на комплекте RTB23 не повреждены - трещины или деформация недопустимы
• При сборке шкафа учитывайте посадочные размеры: комплект выступает назад, необходим запас минимум 40–50 мм
• Для удобства обслуживания используйте этот комплект в паре с маркировкой полюсов - он не имеет встроенной цветовой индикации
• Не смешивайте с другими типами задних выводов (например, RTR с резьбой) - они не взаимозаменяемы
