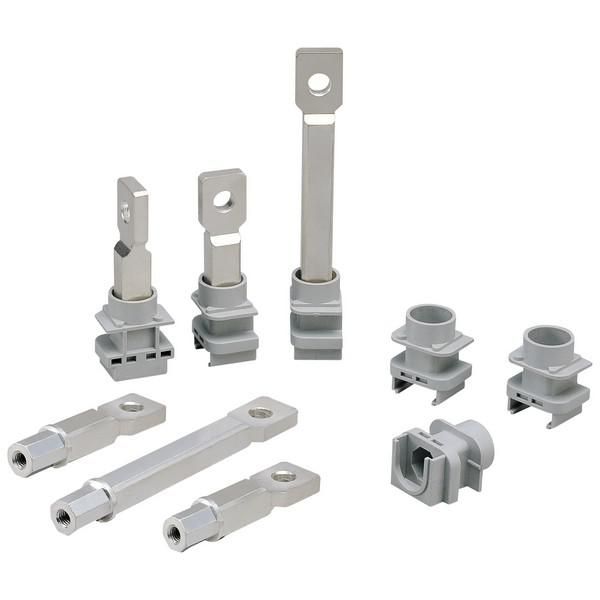

Комплект для заднего присоединения 3 полюсный кабель/шина с наконечником RTB33 TS630 от LS Electric позволяет безопасно и надёжно подключить автоматический выключатель TS630 сзади, экономя место в распределительном щите без переделки аппарата.

Назначение и область применения

Этот комплект предназначен для организации заднего подключения силового кабеля или шины к автоматическому выключателю TS630. Он используется там, где доступ к передней части аппарата ограничен - например, в плотно укомплектованных шкафах, на стендах с жесткими габаритными требованиями или в модульных системах сборки. Комплект совместим исключительно с выключателями серии TS, в том числе с моделью TS630.

Технические характеристики

• Число полюсов: 3
• Тип вывода: плоский (серия RTB)
• Поддерживаемый аппарат: автоматический выключатель TS630
• Максимальная площадь сечения провода: соответствует входным клеммам TS630 (до 95 мм2 медного провода)
• Материал контактов: медный сплав с серебряным покрытием
• Степень защиты IP20 (защита от прикосновения к токоведущим частям, но не герметичен)

Совместимость и монтаж

Комплект RTB33 TS630 фиксируется на тыльной стороне автомата TS630 через заводские крепления - без сверления, доработки корпуса или замены клемм. Установка занимает менее минуты: достаточно совместить контактную пластину с выходом аппарата и защелкнуть её до характерного щелчка. Подключение кабеля выполняется к наконечнику на конце комплекта - он рассчитан на опрессовку наконечника типа U-образного или цилиндрического сечением до 95 мм2. Для правильной установки проверьте соответствие номера модели: RTB33 - именно для TS630, другие модели (например, RTB44) подходят для других типов выключателей.

Безопасность и стандарты

Комплект изготовлен в соответствии с международными нормами IEC 60947-2 и имеет внутреннюю сертификацию LS Electric. Соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Напряжение работы - до 690 В переменного тока, максимальный рабочий ток - 630 А. Применяется только в условиях, где температура окружающей среды находится в пределах –25C…+60C.

Преимущества

• Не требует изменения конструкции выключателя - сохраняет гарантию производителя
• Ускоряет сборку шкафа: все соединения находятся с одной стороны
• Имеет механическую фиксацию - исключает случайное отсоединение
• Рассчитан на многократные операции подключения/отключения без потери качества контакта

Ограничения применения

• Не для выключателей вне серии TS (не работает с TD, TQ, TE и другими)
• Запрещено применять в помещениях с повышенной влажностью, пылевой средой или риском попадания воды - степень защиты IP20 не обеспечивает герметичность
• Не предназначена для подключения алюминиевых проводов - только медные с правильно выбранными наконечниками
• Не рекомендовано использование в системах с высокой долей импульсных нагрузок без дополнительной защиты

Примеры использования

• Промышленные станки с компактными электрошкафами
• Линии конвейеров с вертикальной ориентацией шкафов
• Системы управления HVAC с ограниченным свободным пространством
• Аппараты, установленные в ряд друг за другом - заднее подключение позволяет легко обслуживать каждый элемент

Практические советы

• Перед монтажом обязательно проверьте, что вы используете именно RTB33 - аналоги с другой цифрой (RTB22, RTB44) не подходят для TS630
• Обязательно используйте качественные наконечники, запрессованные специальным инструментом - плохой контакт вызывает перегрев даже при номинальном токе
• После установки протяните болты наконечника согласно моменту затяжки, указанному в документации TS630 - обычно 1,5–2,0 Нм
• Не допускайте перекоса при установке - это снижает срок службы контактов и увеличивает переходное сопротивление
• При групповой установке нескольких устройств в одном шкафу соблюдайте минимальный зазор между комплектами - минимум 10 мм для теплоотвода
