Комплект для втычного присоединения OptiMat D100, D160, D250 16-50А-ОМ4-РЕГ| 327485 | КЭАЗ

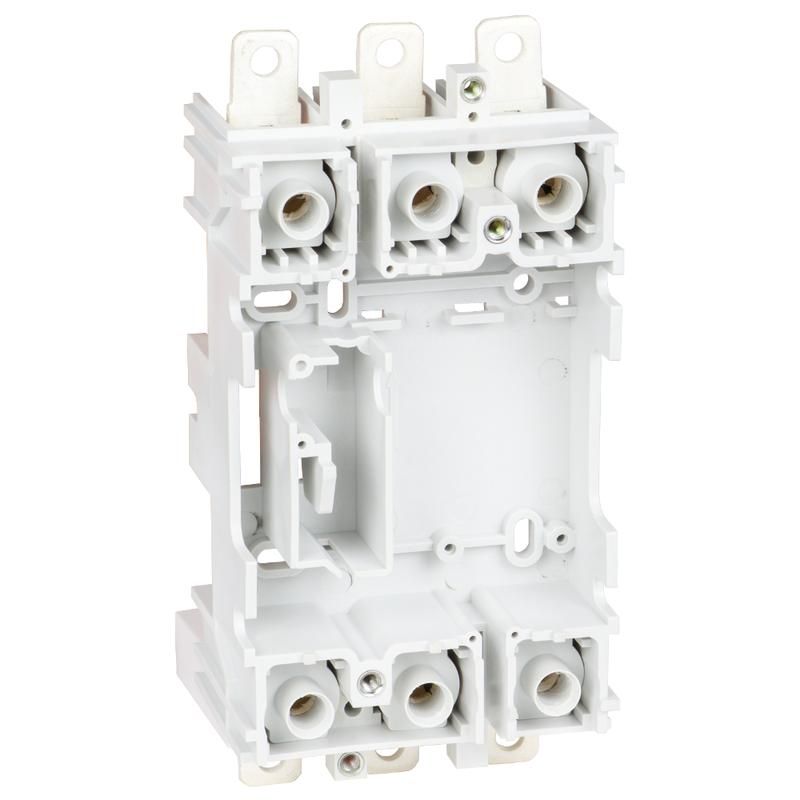

Комплект для втычного присоединения OptiMat D100, D160, D250 16-50А-ОМ4-РЕГ от КЭАЗ предназначен для быстрого и надёжного подключения автоматических выключателей серии OptiMat D к сборным шинам. Этот комплект снижает время монтажа, исключает необходимость в дополнительных проводах и повышает безопасность обслуживания.

Назначение и область применения

Комплект для втычного присоединения OptiMat D100, D160, D250 16-50А-ОМ4-РЕГ используется для присоединения автоматических выключателей серии OptiMat D к сборным шинам напряжением до 690 В переменного тока. Он заменяет традиционную проводку между выключателем и шиной, обеспечивая жесткое, надёжное и легко доступное соединение. Подходит для установки в распределительных щитах на объектах промышленного и коммерческого назначения - цехах, насосных станциях, системах кондиционирования, конвейерах.

Технические характеристики

• Тип подключения: винтовое - позволяет фиксировать проводники с помощью зажимов, исключая случайное ослабление;
• Рабочий ток: 16–50 А - совместим с автоматическими выключателями OptiMat D соответствующих номиналов;
• Адаптация для шин: да - комплект рассчитан на использование с типовыми сборными шинами (например, DIN-рейка с шинами питания);
• Исполнение как адаптер сборной шины: да - выполняет функцию переходника между шиной и контактом выключателя;
• Исполнение как встроенное устройство: да - устанавливается внутрь корпуса выключателя, не требует внешнего крепления;
• Тип монтажа: встроенный - монтируется непосредственно в основание выключателя, не увеличивает габариты щита.

Совместимость и монтаж

Комплект OptiMat D100, D160, D250 16-50А-ОМ4-РЕГ совместим только с автоматическими выключателями серии OptiMat D от КЭАЗ. Установка происходит при сборке аппарата: комплект вставляется в базовый модуль выключателя перед фиксацией на DIN-рейке. Соединение с шиной осуществляется через контактные площадки, расположенные на нижней части устройства. Для правильной работы необходимо соблюдать ориентацию - контакты должны точно совпадать с положением шин. Монтаж не требует специальных инструментов, кроме отвертки для затяжки винтов.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низкого напряжения. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном выключателе. Наличие винтовых зажимов предотвращает самопроизвольное ослабление соединений даже при вибрациях. Применение этого комплекта снижает риск возникновения нагрева и искрения из-за плохого контакта.

Преимущества

• Ускоряет монтаж - не требуется прокладывать и соединять отдельные провода;
• Снижает количество точек соединения - меньше вероятность отказа;
• Обеспечивает высокую механическую прочность - соединение не деформируется при вибрациях;
• Упрощает сервисное обслуживание - выключатель можно легко извлечь и заменить без демонтажа всей системы;
• Сохраняет чистоту щита - отсутствие лишних проводов улучшает организацию и охлаждение.

Ограничения применения

• Не совместим с выключателями других серий - только OptiMat D;
• Не предназначены для использования вне закрытых щитов - не имеют защиты IP выше IP20;
• Не рекомендован для сред с повышенной запылённостью или агрессивными газами - материал контактов не защищён от химической коррозии;
• Не поддерживает многожильные провода большего сечения, чем указано в документации - максимальное сечение определено конструкцией зажима.

Примеры использования

• Подключение автоматического выключателя OptiMat D160 к шине питания в щите управления станком;
• Замена старой проводки на комплект в новом щите конвейерной линии;
• Быстрая замена выключателя в распределительном пункте без отключения всей группы нагрузок.

Практические советы

• Перед установкой проверьте соответствие номинала тока комплекта и выключателя - 16–50 А должен совпадать с классом автомата;
• При монтаже плотно затяните винты зажимов - недостаточно затянутый контакт вызывает перегрев;
• Избегайте установки рядом с источниками тепла - температура окружающей среды не должна превышать +40 C;
• При использовании нескольких комплектов в одном щите следите за равномерной нагрузкой на каждую фазу шины;
• При замене выключателя всегда используйте оригинальный комплект OptiMat D100, D160, D250 16-50А-ОМ4-РЕГ от КЭАЗ - аналоги могут не обеспечивать герметичность и долговечность.
