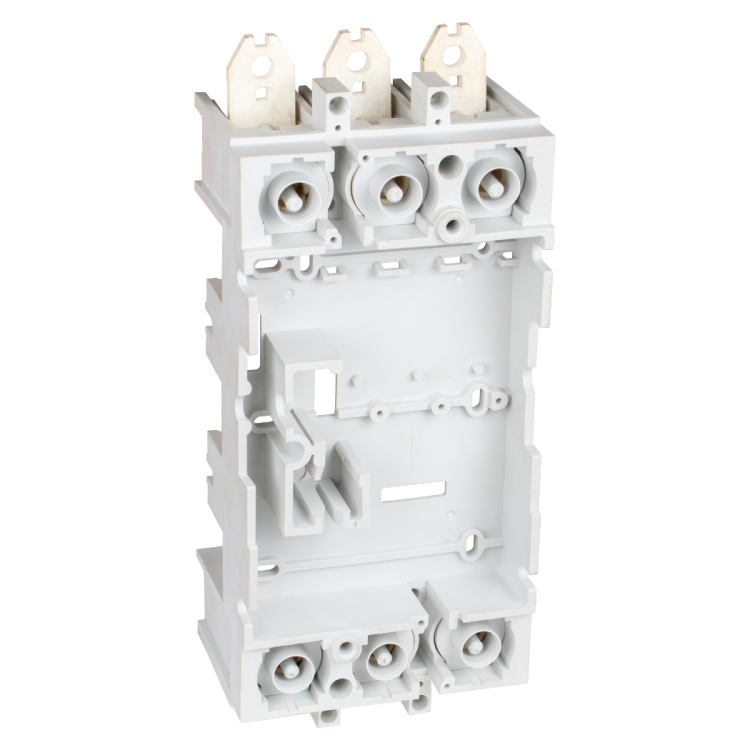

Комплект для втычного присоединения OptiMat D400 D630 320-630А УХЛ3 КЭАЗ 234091

Комплект для втычного присоединения OptiMat D400…630 УХЛ3 от КЭАЗ предназначен для быстрого и надёжного подключения автоматических выключателей OptiMat D630H-MR2-У3 и OptiMat D630N-MR2-У3 к сборным шинам. Этот комплект обеспечивает механическую устойчивость и электрический контакт при высоких нагрузках, сохраняя работоспособность в суровых условиях - от -40 C до +70 C.

Назначение и область применения

Комплект для втычного присоединения OptiMat D400…630 УХЛ3 используется исключительно с автоматическими выключателями серии OptiMat D, в частности моделями D630H-MR2-У3 и D630N-MR2-У3. Он позволяет заменить традиционное болтовое соединение на втычное - что ускоряет установку, обслуживание и замену аппарата. Применяется в распределительных щитах промышленных объектов: на заводах, в цехах, на транспорте, где требуется частая перенастройка оборудования или ремонт без демонтажа всей системы.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип присоединения: болтовое соединение (на стороне шины)
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +70 C, устойчив к повышенной влажности и колебаниям температуры
• Степень защиты: IP00 - не защищён от контакта и попадания внешних предметов; требует установки внутри закрытого щита
• Цвет: RAL 7035 (серый металлик)
• Тип изделия: комплект (не самостоятельный аппарат, а элемент подключения)
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Комплект для втычного присоединения OptiMat D400…630 УХЛ3 совместим только с выключателями OptiMat D400–D630. Монтаж осуществляется напрямую на аппарат - он фиксируется винтовым способом к базовой раме выключателя. Для работы необходима предварительно установленная сборная шина с соответствующим адаптером. Адаптер сборной шины и встроенное устройство уже входят в комплект - дополнительные детали не требуются. Подключение происходит путём вставки контактов комплекта в гнёзда шины - зажим выполняется через винтовые клеммы на задней части комплекта.

Безопасность и стандарты

Комплект для втычного присоединения OptiMat D400…630 УХЛ3 сертифицирован по ГОСТ Р 50030.2 и имеет регистрацию в Реестре электротехнической продукции (РЭ-2519/20). Несмотря на отсутствие степени защиты выше IP00, он безопасен при условии установки в закрытых щитах, где исключён доступ к токоведущим частям. Соответствует требованиям к тепловому режиму: максимальный допустимый ток при работе с выключателями OptiMat D630 составляет 570 А - превышение этого значения недопустимо даже при номинале 630 А.

Преимущества

• Значительное снижение времени замены выключателя - достаточно извлечь и вставить новый аппарат, не трогая провода
• Механическая стабильность контактов благодаря жёсткой фиксации винтовым креплением
• Поддержка встроенной адаптации под сборную шину - не нужна доработка шины
• Высокая долговечность: гарантия 5 лет при соблюдении условий эксплуатации
• Совместимость с системами встроенного монтажа - можно использовать в плотных щитах с ограниченным пространством

Ограничения применения

• Не применяется вне системы OptiMat D - несовместим с другими брэндами или сериями выключателей
• IP00 - нельзя использовать в открытых или сырых помещениях, без корпуса
• Максимальный рабочий ток - 570 А, а не 630 А, при использовании с выключателями OptiMat D630; превышение вызывает перегрев
• Требуется точное соответствие типоразмера шины - не все сборные шины подходят, только те, которые поддерживают адаптеры OptiMat
• Не предназначается для частого отсоединения под нагрузкой - операции должны выполняться при отключенном питании

Примеры использования

• Производственные линии с частой сменой оборудования - например, на конвейере с несколькими станциями управления
• Щитовые комнаты на химзаводах, где необходимо быстро менять автоматы после аварий
• Железнодорожные депо - там, где важна скорость ремонта и минимизация простоев
• Объекты с системой резервирования - один комплект служит запасным, легко заменяемым при отказе основного автомата

Практические советы

• Перед установкой проверьте, чтобы сборная шина имела адаптер именно для OptiMat D400…630 - иначе комплект не встанет
• При затяжке винтов используйте динамометрический ключ - переусилие повредит контакты, слабое усилие вызовет нагрев
• Не комбинируйте этот комплект с выключателями других классов тока - даже если они внешне похожи
• При эксплуатации в условиях низких температур (-40 C) перед первым включением дайте оборудованию прогреться до +10 C
• Регулярно осматривайте контакты - особенно при длительной работе на 500–570 А - возможен окисление, который снижает надёжность
