Основание для выдвижного аппарата PB33 TS400, TS630 630А 3п LS Electric 83171173002

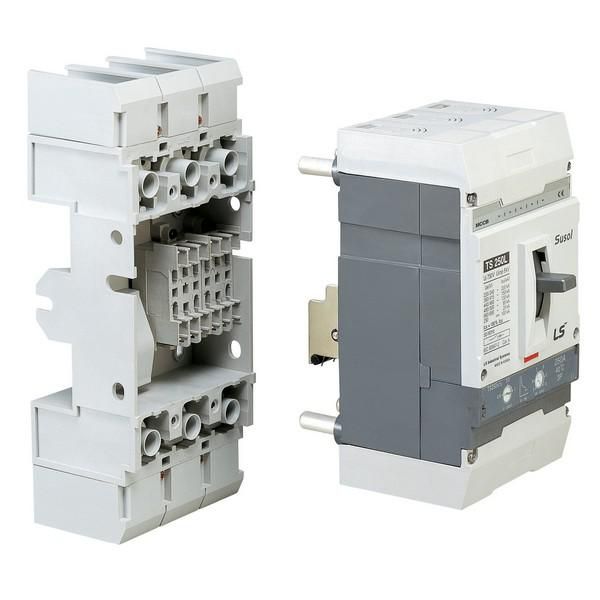

Основание для выдвижного аппарата 3 полюса TS400, TS630 от LS Electric - фиксированный элемент, обеспечивающий надёжное крепление и быстрый сервисный доступ к вытяжному автоматическому выключателю. Артикул 83171173002 предназначен для установки в распределительных устройствах судового и промышленного типа, где требуется частое обслуживание без отключения проводов.

Назначение и область применения

Основание для выдвижного аппарата 3 полюса TS400, TS630 служит стационарным креплением для подвижной части втычного выключателя. Устанавливается на задней стенке шкафа или щита. Позволяет извлекать выключатель для проверки, замены или диагностики, не трогая силовые кабели, что снижает время простоев и повышает безопасность персонала. Применяется в ответственных системах: корабельные электроустановки, промышленные щиты, системы управления энергообъектами.

Технические характеристики

• Номинальный ток: 630 А - рассчитан на работу с высокими нагрузками, совместим с выключателями TS630;
• Количество полюсов: 3 - соответствует трёхфазным цепям переменного тока;
• Тип тока: переменный - предназначено для сетей 50/60 Гц;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не герметична; не влажной среде или открытых площадках;
• Тип присоединения: болтовое - кабели подключаются через зажимы на корпусе основания;
• Исполнение: встроенное устройство - монтируется внутрь распределительного щита, не требует внешних кронштейнов;
• Способ монтажа: на аппарат - крепится напрямую к раме выключателя, а не к панели отдельно.

Совместимость и монтаж

Основание для выдвижного аппарата 3 полюса TS400, TS630 совместимо исключительно с выключателями серий TS400 и TS630 от LS Electric / LSIS. Монтаж выполняется на жестко закреплённую металлическую панель внутри шкафа. Выключатель вставляется в основание до щелчка - контактные группы автоматически соединяются. Кабели подводятся сверху и снизу, фиксируются болтами. Для демонтажа достаточно потянуть рычаг выкатывания - все провода остаются на месте.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для оборудования класса IP20. Напряжение рабочего режима не указано - необходимо использовать в соответствии с допустимыми значениями самого выключателя TS400/TS630. Не применяется во взрывоопасных зонах или местах с постоянным воздействием воды, масла, химических веществ.

Преимущества

• Обеспечивает возможность ремонта и замены выключателя без отключения питания всей цепи - экономит время и снижает риск аварии;
• Максимально компактная конструкция - не занимает лишнее место в шкафу;
• Высокая механическая прочность - выдерживает многократные операции втягивания/выдвигания;
• Чёткий фиксатор положения - предотвращает случайное выпадение аппарата;
• Подтверждённая совместимость с продукцией LS Electric - гарантирует долговечность и точность работы.

Ограничения применения

• Не для установки вне помещений - степень защиты IP20 недостаточна для сырости, пыли, осадков;
• Работает только с выключателями TS400 и TS630 - несовместимо с другими моделями даже от того же бренда;
• Требует наличия свободного пространства перед шкафом для полноценного выдвижения аппарата - минимум 40–50 см;
• Не рекомендовано применять в условиях частой вибрации без дополнительной амортизации - возможен выход из строя контактных групп.

Примеры использования

• Электрооборудование морских судов - для быстрой замены главного автомата при отказе;
• Производственные линии - обслуживание насосов, конвейеров без остановки всего участка;
• Аварийные генераторные установки - обеспечение бесперебойного доступа к коммуникационным узлам;
• Центры обработки данных - резервирование питаний серверных стоек с минимальным временем простоя.

Практические советы

• Перед установкой проверьте соответствие номинального тока вашего выключателя - основание 83171173002 работает только с 630 А, не используйте с TS400 ниже 630 А без согласования;
• Затягивайте болты кабельных зажимов усилием 4–5 Нм - переусиливать нельзя, чтобы не деформировать медные контакты;
• Проверяйте состояние направляющих механизмов каждые 6 месяцев - при наличии люфта или затруднённого движения замените детали;
• Не устанавливайте рядом с источниками тепла выше +50C - температурный режим ограничен конструкцией пластиковых элементов;
• При сборке шкафа обеспечьте доступ к тыльной стороне основания - там находятся точки подключения и места для контрольных замеров.
