Рамка передней панели OptiMat A630-2000-УХЛ3, IP20 КЭАЗ (Курский электроаппаратный завод) 246233

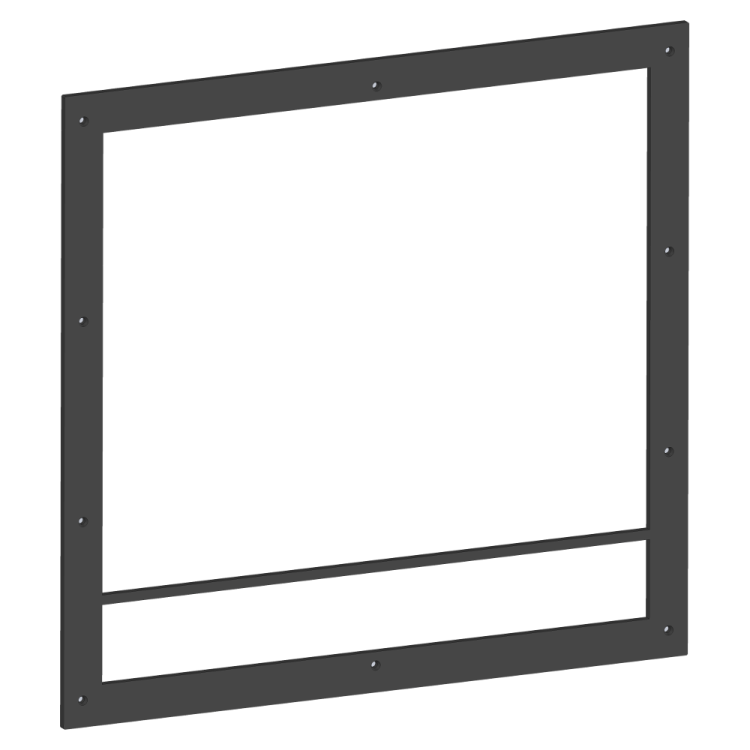

Рамка передней панели выдвижного оптимат А630-2000-УХЛ3 от КЭАЗ - элемент крепления и защиты для выдвижных устройств серии OptiMat A. Предназначена для установки на передние панели распределительных щитов, обеспечивает безопасную эксплуатацию и эстетичный вид монтажа.

Назначение и область применения

Рамка передней панели выдвижного оптимат А630-2000-УХЛ3 используется для защиты человека от контакта с острыми краями выреза в панели щита, а также для фиксации и удержания выдвижного аппарата - например, автоматического выключателя или контактора - в установленном положении. Применяется в комплектации оборудования серии OptiMat A, особенно там, где требуется частый доступ к управлению - в пультах управления, шкафах автоматизации, системах контроля технологических процессов.

Технические характеристики

• Тип изделия: рамка передней панели
• Номинальный ток: 0,6 А - ограничено по тепловому режиму, не предназначен для коммутации силовых цепей
• Номинальное напряжение: 110 В (переменный и постоянный ток)
• Тип напряжения управления: AC/DC - совместим с любыми источниками управления в этом диапазоне
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и влаги
• Форма: прямоугольная - соответствует габаритам стандартных выдвижных модулей OptiMat A
• Цвет: черный - снижает бликование, хорошо сочетается с металлическими панелями
• Материал контактной поверхности: необработанный - требует осторожности при сборке, возможна механическая деформация
• Способ монтажа: винтовой - крепится болтами к краям проема панели
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температуру от −25C до +40C

Совместимость и монтаж

Рамка передней панели выдвижного оптимат А630-2000-УХЛ3 совместима исключительно с аппаратами серии OptiMat A, в частности с выдвижными модулями типа А630. Монтаж выполняется после предварительного выреза отверстия в лицевой панели щита. Для надежного крепления используйте винты M3–M4, подходящие по длине к толщине панели. Не затягивайте слишком сильно - материал рамки хрупкий, риск трещины при перегрузке. Перед установкой проверьте соответствие внешних габаритов рамки и выреза - отклонение более 1 мм может вызвать перекос или невозможность фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для вспомогательных элементов распределительных устройств. Степень защиты IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям внутри щита, однако не защищает от попадания пыли и влаги - не применяйте во влажных или запыленных средах без дополнительной герметизации.

Преимущества

• Обеспечивает целостность корпуса щита - предотвращает повреждение изоляции проводов около края выреза
• Улучшает эргономику обслуживания - позволяет легко выдвигать и возвращать аппарат без риска пореза рук
• Поддерживает единый дизайн всей системы OptiMat A - совпадает с цветом и формой других элементов серии
• Устойчив к механическим воздействиям при нормальной эксплуатации

Ограничения применения

• Не предназначена для работы вне закрытых помещений - IP20 не защищает от воды и пыли
• Не используется с другими сериями аппаратов - несовместима с OptiMat B, C или сторонними брендами
• Номинальный ток 0,6 А - не является силовым элементом; не рассчитана на нагрузки выше этого значения
• Не рекомендовано применение при температуре ниже −25C и выше +40C - возможна потеря прочности материала
• Не следует использовать в местах с высокой вибрацией без дополнительной фиксации - винтовые соединения могут ослабнуть

Примеры использования

• Щиты управления насосными станциями - для быстрого доступа к выключателям
• Автоматизированные линии производства - фиксация выдвижных контакторов в панелях
• Шкафы распределения энергии в пищевой промышленности - где важна чистота и безопасность оператора
• Аппаратные комнаты с регулярным техобслуживанием - удобство замены и диагностики

Практические советы

• Перед установкой протестируйте свободное движение выдвижного аппарата - рамка должна не мешать полному выдвижению и введению
• Проверяйте плоскость панели: перекос более 2° затрудняет плотное прилегание рамки
• При использовании в условиях повышенной влажности - дополнительно герметизируйте зазор между рамкой и панелью силиконовым составом
• Запасные части: при потере винтов используйте только аналогичные по размеру и классу прочности - не заменяйте саморезами
• При ремонте щита - не снимайте рамку без отключения питания, даже если она не токоведущая - рядом находятся опасные элементы
