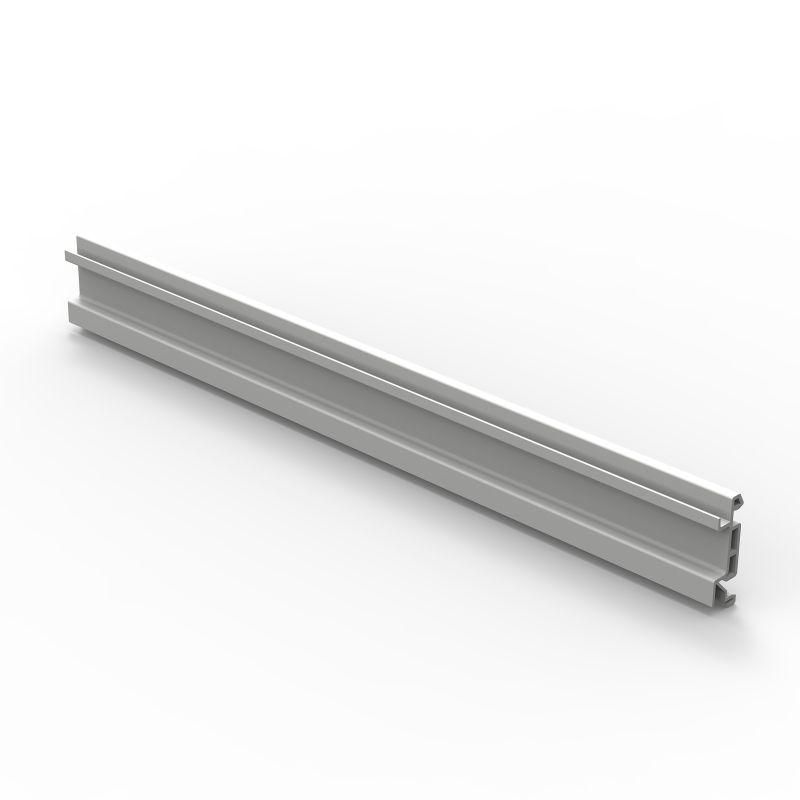

Адаптер DIN-рейка DPX3+DRх Leg 338242 Legrand

Адаптер DIN-рейка DPX3+DRX от Legrand Euro — компактный переходник для установки модульного оборудования на стандартную DIN-рейку типа TS35. Подходит для монтажа в распределительных щитах, особенно там, где требуется плотная укладка устройств. Артикул 338242 входит в серию XL3 S.

Назначение и область применения

Адаптер DIN-рейка DPX3+DRX предназначен для фиксации устройств, которые не имеют собственного крепления на DIN-рейку, например, некоторых типов реле, трансформаторов или специализированных контроллеров. Он позволяет закрепить такие элементы на стандартной рейке TS35 шириной 35 мм, обеспечивая надёжную механическую поддержку и сохраняя компактность сборки.

Технические характеристики

• Тип адаптера: односторонний, для установки на DIN-рейку TS35
• Ширина основания: соответствует стандартному шагу модульных устройств (17,5 мм)
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Рабочая температура: от -25°C до +70°C
• Цвет: белый

Совместимость и монтаж

Адаптер DPX3+DRX совместим со всеми устройствами серии XL3 S и другими модулями, имеющими стандартную посадочную площадку под DIN-рейку. Для монтажа достаточно защёлкнуть адаптер на рейку — он фиксируется автоматически. Устройство, которое будет установлено на адаптер, крепится винтами через предварительно подготовленные отверстия. Обязательно проверьте, что габариты вашего устройства позволяют использовать этот адаптер без перекоса или давления на контакты.

Безопасность и стандарты

Изготовлен из материалов, соответствующих требованиям UL94 V-0 по горючести. Соответствует нормам IEC 60947-7-1 для компонентов управления. Применяется в системах, работающих в соответствии с ГОСТ Р МЭК 61439-1.

Преимущества

• Увеличивает гибкость компоновки в щите — можно устанавливать оборудование без встроенного крепления
• Не занимает лишнего места: тонкий профиль не увеличивает общий размер сборки
• Фиксация без инструментов — легко монтировать и демонтировать
• Стандартный цвет и форма обеспечивают единый внешний вид с другими элементами серии XL3 S

Ограничения применения

• Не предназначена для нагрузок выше допустимых для модульных устройств — не используйте для тяжёлых или вибрирующих приборов без дополнительной фиксации
• Не подходит для установки на рейки других форматов (например, G-образные или 15 мм)
• Не является электроизолирующим элементом — не заменяет изоляционные платы или барьеры

Примеры использования

• Установка реле времени или малогабаритных PLC в щитах с ограниченным пространством
• Подключение преобразователей частоты, не оснащённых штатными креплениями
• Добавление вспомогательных модулей (индикация, фильтры) в уже заполненные щиты

Практические советы

• Перед монтажом убедитесь, что посадочная поверхность устройства плоская и не имеет выступов, мешающих плотному прилеганию
• При использовании нескольких адаптеров рядом — располагайте их одинаково, чтобы избежать перекоса смонтированных устройств
• Не затягивайте крепёж слишком сильно — это может повредить пластиковую основу адаптера
• DPX3+DRX лучше всего применять в сочетании с другими элементами серии XL3 S — так достигается максимальная совместимость и эстетичность сборки
