Коннектор I-образный внутренний ТС-3Ф-КНК-01-I-В 5 жил IP20 INNOLUX 96567

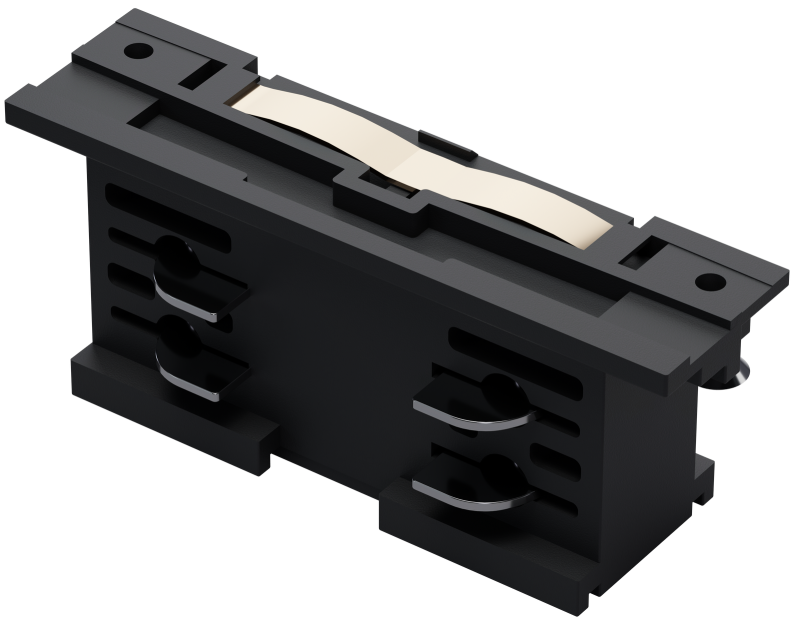

Коннектор I-образный внутренний ТС-3Ф-КНК-01-I-В-BL от Innolux используется для надёжного соединения трёхфазных шинопроводов в единую линию. Артикулы 96567 и 32437 соответствуют этой модели, которая применяется в системах распределения электроэнергии на промышленных объектах.

Назначение и область применения

Коннектор I-образный внутренний ТС-3Ф-КНК-01-I-В-BL служит для электрического и механического соединения участков трёхфазной шинопроводной системы. Он позволяет продолжить токопроводящую цепь между секциями шинопровода без разрыва фаз. Применяется в промышленных установках: на заводах, в цехах, на конвейерах, где требуется компактное и устойчивое соединение силовых линий.

Технические характеристики

• Тип: внутренний I-образный коннектор
• Количество фаз: три (трёхфазная система)
• Обозначение серии: ТС-3Ф-КНК-01-I-В
• Цвет корпуса: синий (BL)
• Назначение: исключительно для внутреннего соединения шинопроводов

Совместимость и монтаж

Коннector ТС-3Ф-КНК-01-I-В-BL совместим только с другими элементами серии ТС-3Ф-КНК-01-I-В. Устанавливается внутри шинопроводной секции - требует предварительного демонтажа крышки или боковой панели. Соединение осуществляется путём вставки коннектора в торец одной секции и последующего защёлкивания во вторую. Для правильного монтажа необходимо соблюдать ориентацию фаз и плотность контакта. Не используйте усилие больше рекомендованного - это повредит контактные площадки.

Преимущества

• Изготовлен из материалов, обеспечивающих долговечную работу в условиях повышенной влажности и запылённости
• I-образная форма обеспечивает компактное расположение в ограниченном пространстве
• Синий цвет корпуса (BL) позволяет легко идентифицировать тип соединения при обслуживании
• Рассчитан на постоянную нагрузку без перегрева при нормальных рабочих условиях

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты от воздействия окружающей среды
• Не подходит для соединений вне серии ТС-3Ф-КНК-01-I-В
• Не допускается использование в сетях переменного тока выше номинала, указанного в документации производителя
• Запрещено применение в качестве переходника между разными классами напряжения или тока

Примеры использования

• Соединение двух секций шинопровода в цехе металлургического производства
• Переход между вертикальным и горизонтальным участком шинопроводной линии на автоматизированной линии сборки
• Участок распределения энергии в распределительном щите с жестко закреплёнными шинами

Практические советы

• Перед монтажом проверьте соответствие артикулов: ТС-3Ф-КНК-01-I-В-BL должен использоваться только с такими же элементами серии
• При сборке убедитесь, что все фазы выровнены - перекос вызывает нагрев и выход из строя
• После установки проведите контрольный замер сопротивления контактов - он должен быть минимальным
• Не затягивайте крепёж слишком сильно - это деформирует пластиковые элементы коннектора
• Храните в сухом месте - даже внутренние коннекторы чувствительны к конденсату при длительном хранении
