Аксессуар 96 566 ТС-3Ф-КНК-01-I-В-WH (коннектор I-образный внутренний) | 96566 INNOLUX 32436

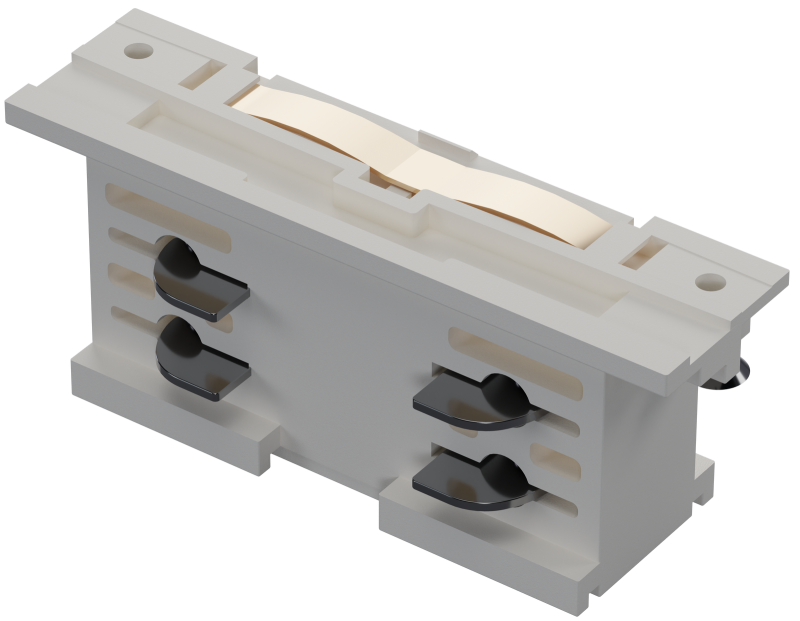

Коннектор I-образный внутренний ТС-3Ф-КНК-01-I-В-WH от Innolux используется для надёжного соединения трёхфазных шинопроводов в единую линию. Артикулы 32436 и 96566 соответствуют этой модели, которая применяется в системах распределения электроэнергии на промышленных объектах.

Назначение и область применения

Коннектор I-образный внутренний ТС-3Ф-КНК-01-I-В-WH предназначен исключительно для внутреннего соединения секций трёхфазных шинопроводов. Он обеспечивает электрический контакт между фазными проводниками и заземляющей шиной внутри корпуса шинопровода. Применяется в системах питания оборудования, где требуется передача энергии без перерыва - например, на конвейерах, участках автоматизации, в цехах с постоянной нагрузкой.

Технические характеристики

• Тип: внутренний I-образный коннектор
• Количество фаз: 3
• Обозначение серии: ТС-3Ф-КНК-01-I-В
• Цвет: белый (WH)
• Материал: изоляционная композиция, устойчивая к механическим воздействиям
• Напряжение: рассчитан на использование в сетях до 1000 В переменного тока
• Рабочий ток: зависит от совмещаемого шинопровода - необходимо проверять по паспорту основной системы

Совместимость и монтаж

Коннector ТС-3Ф-КНК-01-I-В-WH совместим только с шинопроводами серии ТС-3Ф-КНК-01-I. Установка возможна только при наличии предварительно смонтированных секций с подходящими контактными площадками. Монтаж выполняется после полной сборки корпуса шинопровода: коннектор вставляется внутрь, фиксируется болтами или защёлками - в зависимости от типа профиля. Нельзя использовать с другими сериями или внешними коннекторами. Перед установкой убедитесь, что все фазы выключены и система обесточена.

Преимущества

• Изолированный дизайн снижает риск замыкания между фазами
• I-образная форма позволяет сохранить прямолинейную траекторию шинопровода без угловых переходов
• Белый цвет (WH) обеспечивает хорошую визуальную идентификацию в светлом окружении
• Упрощённая сборка благодаря точному соответствию геометрии шинопровода

Ограничения применения

• Не предназначается для наружной установки - не имеет защиты от влаги и пыли
• Не поддерживает быстрое отключение или коммутацию под нагрузкой
• Не совместим с однофазными или четырёхфазными системами
• Требует точного соблюдения габаритов шинопровода - не допускаются адаптеры или модифицированные элементы

Примеры использования

• Соединение двух секций шинопровода в линейном участке цеха по производству металлоконструкций
• Переход между участками автоматизированной линии на пищевом предприятии
• Расширение существующей системы распределения энергии без изменения маршрута шинопровода

Практические советы

• Перед монтажом проверьте соответствие артикула 32436/96566 с паспортными данными шинопровода - даже небольшое отличие в глубине или форме контактов может вызвать нагрев
• Не используйте силовые инструменты при затяжке креплений - перегрузка приведёт к деформации изолятора
• После установки проведите термографический контроль контактов через 2–4 часа работы - это позволит выявить плохой контакт до возникновения аварии
• Запасные экземпляры храните в сухом месте, избегая прямого солнечного света - материал может стать хрупким
