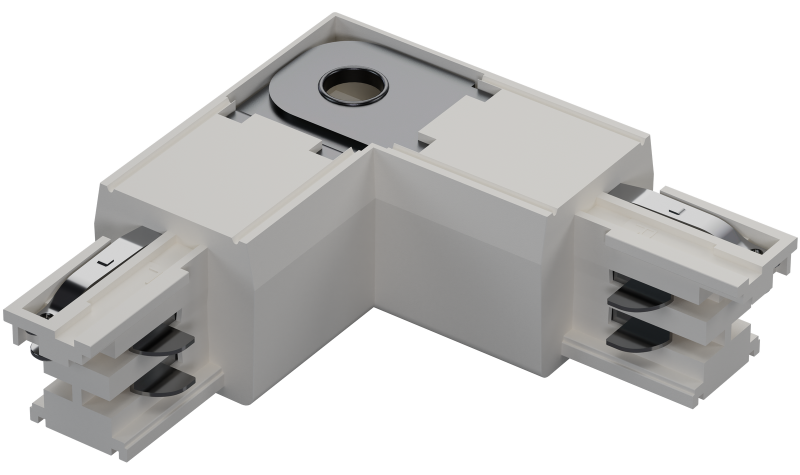

Коннектор L-образный ТС-3Ф-КНК-01-L, 5 жил, IP20 INNOLUX 96574

Коннектор L-образный ТС-3Ф-КНК-01-L-WH от Innolux - это специализированный элемент для перехода между тремя фазами шинопровода под углом 90°, обеспечивающий надёжное электрическое соединение в ограниченном пространстве. Артикулы 32444 и 96574 соответствуют одной модели, подходящей для систем распределения энергии в промышленных объектах.

Назначение и область применения

Коннектор L-образный ТС-3Ф-КНК-01-L-WH используется для соединения трёхфазных шинопроводов под прямым углом. Он применяется там, где необходимо изменить направление силовой линии без потери контакта или увеличения сопротивления. Подходит для установки на участках с жёсткими габаритными ограничениями - например, возле стен, перегородок или оборудования. Часто встречается в цепях питания станков, конвейеров, осветительных систем и других промышленных нагрузок.

Технические характеристики

• Тип: L-образный коннектор для трёхфазной системы
• Угол изгиба: 90°
• Цвет корпуса: белый (WH)
• Серия: ТС-3Ф-КНК-01-L
• Производитель: Innolux
• Артикулы: 32444, 96574

Совместимость и монтаж

Коннектор ТС-3Ф-КНК-01-L-WH совместим с другими компонентами серии ТС-3Ф-КНК-01-L. Для правильного монтажа требуется точно выровнять входные и выходные пазы шинопровода - зазоры должны быть минимальными, чтобы исключить механическую деформацию. Крепление осуществляется через болтовые соединения, предусмотренные конструкцией. Перед сборкой убедитесь, что все фазы подключены в соответствии с цветовой маркировкой и схемой. Коннектор рассчитан на установку в закрытых помещениях с контролируемой влажностью.

Особенности конструкции

Одна из ключевых особенностей - возможность поворота корпуса: благодаря уникальной форме, внешний угол можно перевести во внутренний. Это даёт гибкость при проектировании маршрута шинопровода, позволяя адаптировать расположение под существующие препятствия без замены детали. Корпус выполнен из прочного диэлектрического материала, устойчивого к механическим воздействиям.

Преимущества

• Обеспечивает надёжную передачу тока без потерь при угловом соединении
• Экономит место за счёт компактной L-образной формы
• Гибкая ориентация корпуса снижает необходимость в дополнительных переходниках
• Стандартная серия ТС-3Ф-КНК-01-L обеспечивает взаимозаменяемость с другими элементами того же типа

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой влажностью - отсутствует указание на степень защиты IP
• Работает только в рамках трёхфазных систем; несовместим с однофазными или постоянным током
• Требует точного соблюдения габаритов шинопровода - не подходит для модификаций с другим шагом крепления
• Не рекомендован для частых демонтажей - многократные сборки/разборки могут ослабить контактные группы

Примеры использования

• Переход шинопровода от горизонтального участка к вертикальному в цехе с оборудованием вдоль стен
• Соединение двух секций шинопровода вокруг колонны или трубопровода
• Подключение питания к группе станков, расположенных в виде буквы “L”

Практические советы

• Перед установкой проверьте соответствие размеров входящих и выходящих пазов - даже небольшое несоответствие вызывает перекос и нагрев
• Используйте только те болты, которые указаны в документации производителя - самонарезающие или слишком длинные могут повредить внутренние контакты
• При монтаже в плотных местах - например, рядом с теплогенерирующими устройствами - убедитесь, что температура окружающей среды не превышает допустимую для пластикового корпуса
• Маркируйте фазы до и после коннектора - это ускоряет диагностику и обслуживание
