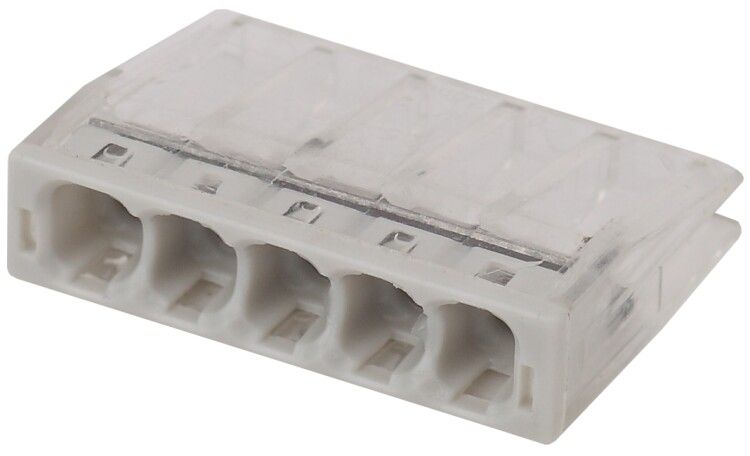

Аксессуары для клемм NO-224-43 ЭРА Клемма СМК компактная с пастой серии 245, 5 отверстий, 0,5-2,5 м | Б0043961

Клемма СМК компактная с пастой серии 245, 5 отверстий, 0,5-2,5 мм2 - надёжное соединение для медных и алюминиевых проводов в ограниченном пространстве. Бренд ЭРА предлагает эту модель с уже нанесённой антиоксидантной пастой, что упрощает монтаж и повышает долговечность соединений. Артикул б0043961 подходит для слаботочных и силовых цепей до 400 В.

Назначение и область применения

Клемма СМК компактная с пастой серии 245, 5 отверстий, 0,5-2,5 мм2 предназначена для создания прочных и долговечных соединений между одножильными проводами из меди или алюминия, а также многожильными проводами с наконечником. Применяется в распределительных щитах, на пультах управления, в оборудовании с плотной компоновкой - например, в автоматике, станках, осветительных системах и бытовых устройствах. Подходит для сетей переменного тока 50 Гц с напряжением до 400 В.

Технические характеристики

• Номинальное сечение провода: 0,5–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество контактов: 5
• Диаметр провода: 0,8–1,8 мм
• Способ монтажа: втычной (запирающий механизм фиксирует провод при введении)
• Наличие контактной пасты: да (антиоксидантная, для алюминия)
• Материал корпуса: самозатухающий пластик
• Цвет: прозрачный (позволяет визуально контролировать состояние соединения)
• Поддерживает однопроволочные проводники: да

Совместимость и монтаж

Клемма СМК компактная с пастой серии 245, 5 отверстий, 0,5-2,5 мм2 совместима с жилами из меди и алюминия. Для многожильных проводов требуется использовать наконечники. Монтаж выполняется втычным способом: провод вводится в отверстие до упора - зажим срабатывает автоматически. Нет необходимости в инструменте, но рекомендуется проверить надёжность соединения легким усилием на вытягивание. Каждый контакт рассчитан на один провод - нельзя запихивать несколько жил в одно отверстие. Установка возможна на DIN-рейку или крепление через отверстия в корпусе (не указаны в спецификации - уточняйте у производителя).

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям пожаробезопасности. Номинальные значения тока и напряжения (24 А / 400 В) обеспечивают безопасную работу в бытовых и промышленных условиях. Соответствие нормам IEC/EN 60947-7-1 не указано явно - для сертифицированных проектов рекомендуется сверяться с документацией от ЭРА.

Преимущества

• Уже нанесённая контактная паста исключает необходимость самостоятельного нанесения - снижает риск ошибок при монтаже.
• Паста защищает алюминиевые провода от окисления, продлевая срок службы соединения.
• Компактный размер позволяет размещать много клемм в одном месте - идеальна для плотных шкафов.
• Прозрачный корпус даёт возможность визуального контроля: видно, есть ли провод внутри и не перегревается ли соединение.
• Не требует инструментов для установки - ускоряет монтаж.

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - возможен выход из строя из-за деформации жил.
• Работает только с проводами диаметром 0,8–1,8 мм; более толстые или тонкие - не подходят.
• Не рассчитана на постоянную вибрацию или ударные нагрузки - в таких условиях лучше применять болтовые соединения.
• Не используется в цепях постоянного тока выше 400 В - указанные параметры действуют только для переменного тока 50 Гц.
• Не следует использовать в средах с высокой химической активностью или температурой выше +70 C - материал корпуса теряет прочность.

Примеры использования

• Подключение датчиков и исполнительных устройств в панели управления станком.
• Разветвление цепей освещения в распределительной коробке.
• Соединение проводов от терморегулятора к нагревательному элементу.
• Объединение нескольких групп LED-лент в одном модуле.
• Замена старых болтовых соединений в щите на компактные клеммы для экономии места.

Практические советы

• Перед вставкой провода удалите изоляцию точно на нужную длину - слишком длинная жила может замкнуть соседние контакты.
• При работе с алюминием не используйте другие типы смазок - только паста, которая уже встроена в клемму СМК компактная с пастой серии 245, 5 отверстий, 0,5-2,5 мм2.
• Если провод легко выдергивается после монтажа - возможно, он не был полностью вставлен. Переставьте его и снова протолкните до характерного щелчка.
• Избегайте перегрузки: даже если провод влезает по сечению, не подключайте больше 24 А на одну клемму - это опасно.
• Артикул б0043961 можно заказывать партиями - все экземпляры серии 245 имеют одинаковые параметры, поэтому замена будет точной.
