Аксессуары для клемм NO-224-44 ЭРА Клемма СМК компактная с пастой серии 246, 6 отверстий, 0,5-2,5 м | Б0043962

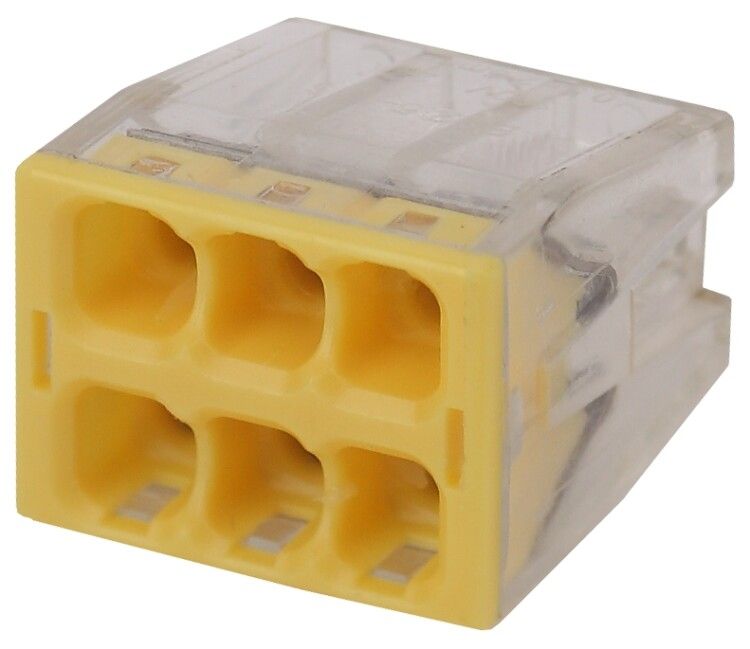

Клемма СМК компактная с пастой серии 246, 6 отверстий, 0,5-2,5 мм2 от бренда ЭРА - надёжное соединение для одножильных и многожильных проводов с наконечником в условиях ограниченного пространства. Благодаря встроенной контактной пасте и компактному корпусу, эта клемма особенно актуальна при работе с алюминиевыми проводами.

Назначение и область применения

Клемма СМК компактная с пастой серии 246, 6 отверстий, 0,5-2,5 мм2 предназначена для создания прочных и долговечных соединений в электрических цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для присоединения одножильных медных и алюминиевых проводов, а также многожильных проводов с опрессованными наконечниками. Часто используется в распределительных щитах, на пультах управления, в оборудовании с плотной компоновкой - например, в станках, автоматических линиях, системах освещения и бытовых устройствах.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество входов: 6
• Диаметр кабеля: 0,8–1,8 мм
• Способ монтажа: втычной (запирающий механизм фиксирует провод при введении)
• Наличие контактной пасты: да (антиоксидантная, для алюминия и меди)
• Материал корпуса: самозатухающий пластик (UL94 V-0)
• Цвет: прозрачный (позволяет визуально контролировать состояние соединения)
• Совместима с однопроволочными проводниками: да

Совместимость и монтаж

Клемма СМК компактная с пастой серии 246, 6 отверстий, 0,5-2,5 мм2 устанавливается на DIN-рейку стандартной ширины 35 мм. Монтаж выполняется путём введения подготовленного провода в каждое отверстие до характерного щелчка - запирание происходит за счёт внутреннего зажимного механизма. Для многожильных проводов обязательна установка наконечника. Прозрачный корпус позволяет проверить глубину ввода и целостность жилы после сборки. Не требует дополнительных инструментов - достаточно плоскогубцев для зачистки и вставки.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, соответствующего классу горючести UL94 V-0 - материал не поддерживает горение и прекращает гореть сразу после удаления источника огня. Клемма рассчитана на работу в соответствии с требованиями к электрооборудованию для сетей до 400 В. Соответствие международным нормам IEC/EN 60947-7-1 обеспечивается конструкцией и исполнением.

Преимущества

• Встроенная контактная паста снижает переходное сопротивление и предотвращает окисление алюминиевых проводов - продлевает срок службы соединения
• Компактные габариты позволяют размещать больше клемм в одном месте, что важно при ограниченном пространстве в щитах
• Прозрачная крышка даёт возможность контроля состояния провода без вскрытия
• Втычной монтаж исключает необходимость затяжки винтов - ускоряет сборку и минимизирует риск перегрузки
• Универсальность: работает с медью и алюминием, в том числе с наконечниками

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможен выход из строя из-за деформации жил
• Работает только с проводами в диапазоне 0,5–2,5 мм2; использование проводов меньшего или большего сечения недопустимо
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким веществам
• Не следует использовать в местах с высокими механическими нагрузками или вибрациями без дополнительной фиксации

Примеры использования

• Распределительные щиты в жилых домах и офисах - для группового подключения освещения и розеток
• Автоматические линии производства - соединение датчиков, приводов и кнопок управления
• Системы кондиционирования и вентиляции - подключение терморегуляторов и реле
• Аппараты с алюминиевой проводкой - например, старые модели оборудования, где замена проводов невозможна

Практические советы

• Перед вставкой провода зачищайте изоляцию точно на длину, указанную в документации - слишком длинная жила может выйти из контакта
• При использовании алюминиевых проводов не смазывайте их дополнительно - паста уже есть внутри клеммы
• Проверяйте, чтобы все провода полностью вошли до щелчка - слабый контакт вызывает нагрев
• Используйте клемму только в сухих помещениях или в закрытых щитах - не предназначена для открытой установки на улице
• При необходимости замены - не используйте отвертки для вытягивания проводов; лучше потянуть за сам провод, осторожно выдвинув его из клеммы
