Аксессуары для клемм NO-224-54 ЭРА Клемма СМК с пастой серии 306, 6 отверстий, 0,5-2,5 мм2 (упак 50 | Б0043972

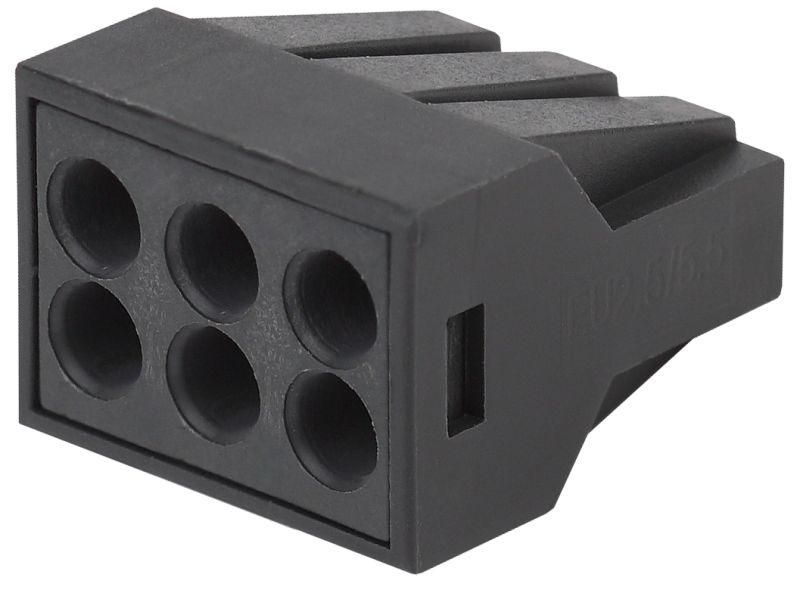

Клемма СМК с пастой серии 306, 6 отверстий, 0,5–2,5 мм2 - надёжное соединительное устройство для медных и алюминиевых проводников в бытовых и промышленных сетях переменного тока. Бренд ЭРА предлагает эту модель как проверенное решение для долговечного контакта благодаря встроенной антикоррозийной пасте и прочному корпусу.

Назначение и область применения

Клемма СМК с пастой серии 306, 6 отверстий, 0,5–2,5 мм2 предназначена для создания постоянных электрических соединений между одножильными проводами и многожильными проводами с наконечниками. Подходит для работы в цепях переменного тока частотой 50 Гц и напряжением до 400 В. Часто используется в распределительных щитках, на оборудовании, в системах автоматизации и освещения.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диаметр провода: 0,8 – 1,8 мм
• Количество контактов: 6
• Тип проводника: однопроволочные (монолитные) и многожильные с наконечником
• Классификация по AWG: 13 – 23
• Цвет корпуса: темно-серый
• Способ монтажа: втычной (запирающий механизм фиксирует провод при затяжке винтом)
• Наличие контактной пасты: да - предотвращает окисление и улучшает теплопроводность

Совместимость и монтаж

Клемма СМК с пастой серии 306, 6 отверстий, 0,5–2,5 мм2 совместима с медными и алюминиевыми проводами указанного сечения. Для многожильных проводов требуется использование металлических наконечников. Монтаж выполняется путём вставки подготовленного провода в гнездо и последующего зажима винтом. Каждое отверстие имеет собственный зажим - можно использовать все шесть контактов независимо. Установка возможна на DIN-рейку стандартной ширины 35 мм (не требует дополнительных креплений).

Безопасность и стандарты

Корпус выполнен из самозатухающего термостойкого пластика, соответствующего требованиям безопасности при перегреве. Применяемые материалы обеспечивают соответствие нормам для электрооборудования в условиях повышенной влажности и колебаний температур. Напряжение 400 В позволяет применять изделие в трёхфазных сетях 380 В.

Преимущества

• Интегрированная контактная паста снижает риск окисления и увеличивает срок службы соединения
• Шесть отдельных каналов позволяют выполнять ответвления без дополнительных перемычек
• Удобный втычной монтаж - не нужен специальный инструмент, достаточно отвертки
• Стандартный форм-фактор легко помещается в распределительную коробку или щит
• Высокая плотность контактов экономит место внутри оборудования

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможно повреждение жил и плохой контакт
• Работает только с проводами в диапазоне 0,5–2,5 мм2; более толстые провода не войдут
• Не рассчитана на высокочастотные сигналы или импульсные нагрузки - только для сети 50 Гц
• Не рекомендовано использование вне закрытых корпусов без защиты от механических воздействий и брызг воды

Примеры использования

• Распределительные щиты квартир и офисов - ответвления для розеток и выключателей
• Промышленные автоматы и контроллеры - подключение датчиков и исполнительных механизмов
• Осветительные системы - сборка группового управления светильниками
• Агрегаты с частотным регулированием - коммутирование силовых цепей

Практические советы

• Перед установкой зачистите провод на глубину около 8–10 мм - этого хватит для надёжного контакта
• Затягивайте винт равномерно, без усилия - переизбыток момента может повредить пластиковую часть
• Для алюминиевых проводов используйте только наконечники с антиоксидантной смазкой - даже с учётом пасты в клемме
• Проверьте после монтажа легкий дерганье каждого провода - он не должен выходить из гнезда
• Выбирайте этот вариант вместо обычных клемм, когда важна длительная работа без обслуживания - особенно в труднодоступных местах
