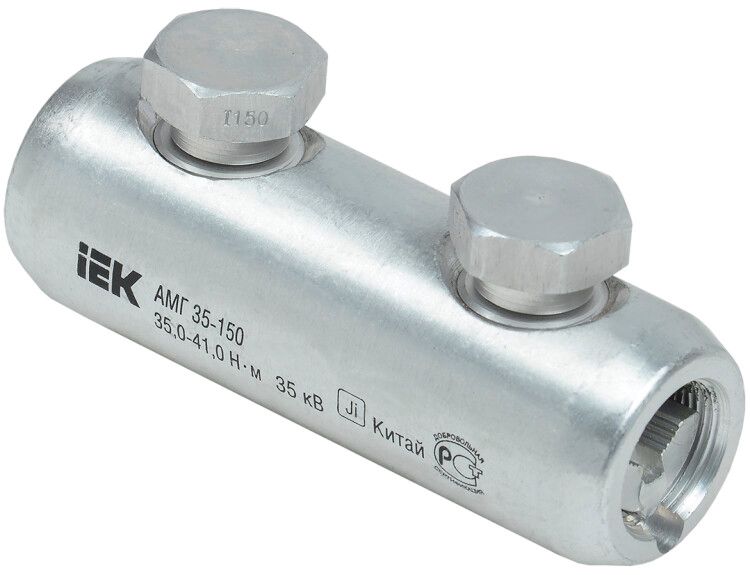

Алюминиевая механическая гильза со срывными болтами АМГ 35-150 до 35 кВ | UZA-29-S35-S150-35 IEK

Алюминиевая механическая гильза со срывными болтами АМГ 35-150 до 35 кВ от IEK предназначена для надёжного соединения алюминиевых проводников сечением 35–150 мм2 без использования опрессовочного инструмента. Применяется в воздушных линиях электропередачи, особенно там, где требуется быстрый монтаж и отсутствие механических нагрузок на соединение.

Назначение и область применения

Алюминиевая механическая гильза со срывными болтами АМГ 35-150 до 35 кВ используется для соединения двух алюминиевых проводов - как одножильных, так и многожильных, круглых или секторных. Подходит для установки в местах двойного анкерного крепления на ЛЭП напряжением до 35 кВ. Не рекомендуется для участков с постоянными вибрациями, изгибами или значительными механическими воздействиями. Эффективна в условиях открытой прокладки, где невозможно применить опрессовку.

Технические характеристики

• Напряжение: до 35 кВ
• Поперечное сечение проводника: 35–150 мм2
• Количество жил: 2 (для соединения двух проводов)
• Количество болтов: 2 срывных
• Срок службы: 25 лет
• Материал корпуса: алюминий
• Покрытие поверхности: без защитного слоя (не оцинковано, не лакировано)
• Тип соединения: механическое, с зажимом через срывные болты

Совместимость и монтаж

Гильза совместима с алюминиевыми проводниками СИП и другими алюминиевыми жилами, имеющими сечение в диапазоне 35–150 мм2. Монтаж выполняется обычным гаечным ключом: затягивают два болта до момента их срыва - это гарантирует заданное усилие без перегрузки. После срыва головок болты остаются в теле гильзы, не требуют удаления. Перед сборкой не нужно зачищать провода дополнительно - внутренняя поверхность уже покрыта антиоксидантной пастой. Убедитесь, что провода полностью вошли в каналы гильзы до упора перед затяжкой.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям в распределительных сетях до 35 кВ. Отсутствие внешнего покрытия не снижает безопасность - материал и конструкция обеспечивают долговременную устойчивость к коррозии в нормальных атмосферных условиях. Однако в агрессивных средах (промышленные зоны, побережья) рекомендуется дополнительная защита соединения (термоусадочные трубки или бандажи).

Преимущества

• Не требует дорогостоящего оборудования для опрессовки - достаточно гаечного ключа
• Автоматический контроль усилия затяжки через срывные болты - исключает недотяг и перетяг
• Внутреннее покрытие пастой повышает проводимость и препятствует образованию оксидной плёнки
• Поперечная насечка внутри гильзы усиливает сцепление с проводом, снижает переходное сопротивление
• Поддерживает высокую надёжность соединения в течение всего срока службы - 25 лет

Ограничения применения

• Не применяется для медных проводов - только для алюминиевых
• Запрещено использование на участках с динамическими нагрузками, частыми изгибами или вибрациями
• Не предназначен для герметичной изоляции - после монтажа требуется дополнительная изоляция (например, термоусадка)
• Работает только в сухих или умеренно влажных условиях; при длительном контакте с водой возможна коррозия из-за отсутствия покрытия
• Не допускается повторное использование - после срыва болтов гильзу нельзя разбирать и собирать заново

Примеры использования

• Соединение фазных проводов СИП на опорах ВЛ-10(35) кВ при монтаже ответвлений
• Объединение двух алюминиевых жил в месте перехода с одного типа провода на другой
• Фиксация проводов в точках анкерного закрепления, где нет необходимости в растяжении
• Ремонтные работы на действующих ЛЭП, когда нет доступа к прессу или время монтажа критично

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не менее 35 мм2 и не более 150 мм2. Несоответствие приведёт к плохому контакту или деформации гильзы
• Используйте гаечный ключ правильного размера - слишком маленький ключ не обеспечит нужного крутящего момента, слишком большой - риск повредить болты
• После срыва болтов обязательно изолируйте место соединения термоусадочной трубкой с клеевым слоем - это защитит от влаги и продлит срок службы
• Не забудьте про посадочный диаметр: гильза рассчитана на провода именно указанного сечения - попытки запихнуть больший провод приведут к повреждению
• Храните гильзы в сухом помещении - даже без покрытия они чувствительны к длительному воздействию влаги и соли
