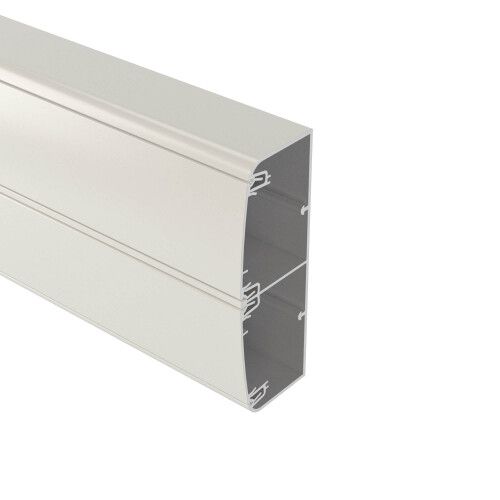

Кабель-канал алюминиевый In-liner Aero 140х50, 2000 мм DKC (ДКС) 11499

Кабель-канал алюминиевый 140х50 с двумя крышками от бренда DKC (ДКС), артикул 11499, предназначен для упорядоченной прокладки кабелей и монтажа электроустановочных изделий в промышленных и коммерческих объектах. Его прочная алюминиевая конструкция, двухслойная система защиты и симметричная форма обеспечивают надежную работу даже в сложных условиях.

Назначение и область применения

Кабель-канал алюминиевый 140х50 с двумя крышками используется для скрытой и открытой прокладки силовых, сигнальных и управляющих кабелей. Подходит для установки в цехах, на производственных линиях, в распределительных щитах, на станциях автоматизации и в других местах, где требуется защита проводов от механических повреждений, пыли и влаги. Благодаря наличию двух отсеков и перегородок, позволяет разделять кабели по функциональному назначению - например, питание и управление.

Технические характеристики

• Размеры: 140×50 мм, длина 2000 мм
• Материал корпуса: алюминий
• Покрытие: окраска, цвет чисто-белый (RAL 9016)
• Количество отсеков: 2, разделены жесткими перегородками
• Полезное сечение: 5753 мм2 - достаточно для прокладки множества кабелей
• Крышки: две, вставные, с фиксацией внутри профиля
• Защита: наличие защитной плёнки на поверхности до монтажа
• Ударопрочность: класс 20 - выдерживает значительные внешние нагрузки
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Безгалогенный состав - безопасен при возгорании, не выделяет токсичных газов
• Наличие монтажной перфорации - удобство крепления саморезами или дюбелями
• Направляющие для разделителей: 2 шт. - позволяют легко устанавливать перемычки между отсеками
• Фиксаторы для кабелей - предотвращают смещение проводов внутри канала

Совместимость и монтаж

Кабель-канал алюминиевый 140х50 совместим с комплектующими серии In-liner Aero: углы, тройники, соединители и заглушки. Монтаж выполняется на стену или потолок с помощью саморезов через перфорацию. Крышки вставляются внутрь профиля - фиксируются за счет точного соответствия формы, не требуют дополнительных зажимов. Соединители в комплекте позволяют удлинить канал без разрывов. Для герметичности соединений рекомендуется использовать уплотнительные элементы, если среда имеет повышенную влажность.

Безопасность и стандарты

Кабель-канал соответствует требованиям безопасности для электромонтажа в помещениях с высокой плотностью оборудования. Безгалогенная изоляция снижает риск распространения огня и токсичных выбросов. Климатическое исполнение УХЛ4 гарантирует стабильную работу в неотапливаемых помещениях, на складах и в производственных зонах с колебаниями температуры. Прочность материала и ударостойкость соответствуют промышленным нормам.

Преимущества

• Двухкрышечная конструкция обеспечивает доступ к обоим отсекам без демонтажа всего канала
• Алюминиевый корпус легкий, но прочный - не деформируется при монтаже и эксплуатации
• Белый цвет (RAL 9016) хорошо сочетается с современным интерьером и освещением
• Перегородки и фиксаторы кабелей минимизируют запутывание и пересечение проводов
• Наличие соединителей и перфорации ускоряет сборку и снижают трудозатраты
• Не требует специальных инструментов для монтажа - все операции можно выполнить обычными отвертками и ножницами

Ограничения применения

Кабель-канал алюминиевый 140х50 не предназначен для прокладки в условиях постоянного погружения в воду или воздействия агрессивных химических веществ. Хотя он защищён по IP-стандартам (не указан явно, но UHL4 предполагает защиту от пыли и капель), не следует использовать его в сырых помещениях без дополнительной герметизации. Также не рекомендуется применять в местах с частыми вибрациями выше допустимого уровня - возможна усталость металла. Алюминий менее устойчив к абразивному износу, чем сталь - в зонах с активным движением оборудования стоит предусмотреть дополнительную защиту.

Примеры использования

• Прокладка кабелей управления и питания на конвейерной линии в пищевой промышленности
• Монтаж кабелей в распределительном щите с разделением входящих и выходящих линий
• Обустройство кабельных трасс в офисных зданиях с эстетичным белым оформлением
• Установка в цехах с автоматизированным оборудованием, где важна чистота и порядок проводов
• Подключение датчиков и исполнительных механизмов в системах автоматического контроля

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять адгезию краски или клея при последующих работах
• При использовании перегородок проверьте соответствие их ширине внутреннего пространства - они должны свободно вставляться
• Для длинных участков используйте соединители каждые 2–3 метра, чтобы избежать прогиба
• Учитывайте посадочные размеры: ширина крышки 67,5 мм - при выборе фурнитуры убедитесь, что она рассчитана именно на этот тип профиля
• При необходимости замены кабелей - откройте одну крышку, не снимая вторую, чтобы сохранить целостность второй группы проводов
• Не перегружайте полезное сечение более чем на 80% - это обеспечит теплоотвод и долговечность изоляции кабелей
