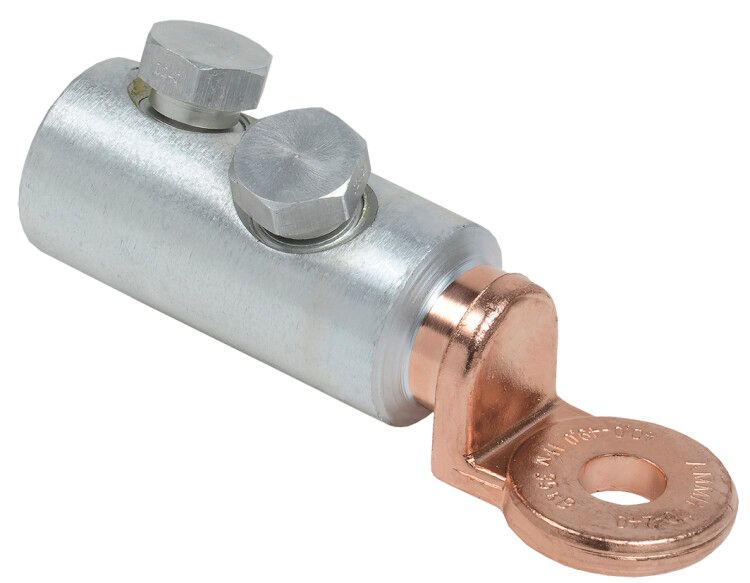

Алюминиевый механический наконечник со срывными болтами АМН 70-240 до 35 кВ | UZA-28-S70-S240-135 IEK

Наконечник алюминиевый механический со срывными болтами АМН 70-240 до 35 кВ от IEK предназначен для надёжного соединения алюминиевых проводов с шинами, клеммами и зажимами без использования опрессовочного инструмента. Благодаря срывным болтам и пасте внутри корпуса обеспечивается стабильный контакт даже при больших нагрузках. Артикул uza-28-s70-s240-135 подходит для проводов сечением 70–240 мм2 и работает в сетях до 35 кВ.

Назначение и область применения

Наконечник алюминиевый механический со срывными болтами АМН 70-240 до 35 кВ используется для оконцевания алюминиевых проводов перед присоединением к оборудованию. Применяется там, где требуется быстрое, надёжное и не требующее опрессовки соединение: распределительные устройства, трансформаторы, коммунальные сети, подстанции, промышленные щиты. Подходит как для новых монтажей, так и для ремонта существующих линий.

Технические характеристики

• Рабочее напряжение: до 35 кВ
• Поперечное сечение провода: 70–240 мм2
• Материал корпуса: алюминиевый сплав повышенной прочности
• Проводящий материал: алюминий
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Количество болтов: 2
• Размер резьбы болтов: М19
• Срок службы: 25 лет
• Покрытие: без внешнего покрытия (сырой алюминий)
• Количество жил: одна (для одного провода)
• Наличие срывной головки: да - гарантирует точную затяжку без перегрузки

Совместимость и монтаж

Наконечник АМН 70-240 до 35 кВ совместим с алюминиевыми шинами и клеммами. Для соединения с медными элементами необходимо использовать наконечник серии АММН - он имеет медный хвостовик. Установка выполняется в три этапа:

1. Зачистить изоляцию с провода на длину, равную глубине гильзы наконечника.
2. Вставить провод в гильзу до упора - жила должна полностью заполнить внутреннее пространство.
3. Затянуть два болта М19 гаечным ключом до момента срыва головок - это сигнал достижения нужного усилия.

Не допускается использование плоскогубцев или других инструментов вместо ключа - риск повреждения контакта.

Безопасность и стандарты

Наконечник соответствует требованиям к электроизоляционной безопасности для высоковольтных систем до 35 кВ. Отсутствие внешнего покрытия не снижает безопасность - внутренняя паста предотвращает окисление и обеспечивает долговременную проводимость. Соответствует ГОСТ Р 50571 и отраслевым нормам на соединительные элементы для силовых цепей.

Преимущества

• Не требует дорогостоящего оборудования для опрессовки - достаточно обычного гаечного ключа.
• Срывные болты исключают недотягу и перетягу - контакт всегда формируется с заданным моментом.
• Внутренняя антиоксидантная паста продлевает срок службы соединения и снижает переходное сопротивление.
• Поперечная насечка внутри гильзы усиливает механическую фиксацию провода, особенно важна для многожильных проводов.
• Высокая прочность алюминиевого сплава позволяет выдерживать значительные механические нагрузки.

Ограничения применения

• Не применяется для медных проводов - для них нужен аналог АММН с медным хвостовиком.
• Не рекомендован для постоянного воздействия агрессивных сред (например, химических паров, солёного воздуха у моря) - отсутствие защитного покрытия делает его чувствительным к коррозии в таких условиях.
• Не подходит для проводов сечением меньше 70 мм2 или больше 240 мм2 - возможен слабый контакт или деформация гильзы.
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - хотя болты срываются точно, сам наконечник не имеет встроенной виброизоляции.

Примеры использования

• Подключение алюминиевой шины 185 мм2 к выводу трансформатора в КТП.
• Присоединение алюминиевого кабеля 120 мм2 к заземляющему контуру в промышленном цехе.
• Монтаж ответвления от воздушной ЛЭП 10–35 кВ к распределительному устройству.
• Обновление старого соединения в щите управления - замена сварного контакта на более ремонтопригодный.

Практические советы

• Перед установкой обязательно зачистите провод до металлического блеска - остатки изоляции или оксида снижают качество контакта.
• Проверьте, чтобы провод плотно вошёл в гильзу - если есть люфт, выберите другой размер наконечника.
• При работе в сыром помещении после монтажа обработайте место соединения герметиком - хоть паста внутри защищает, открытые части всё же подвержены коррозии.
• Учитывайте посадочный диаметр болтов М19 - убедитесь, что клемма или шина имеют подходящие отверстия.
• Не повторно используйте наконечник после срыва болтов - они рассчитаны на однократное применение.
