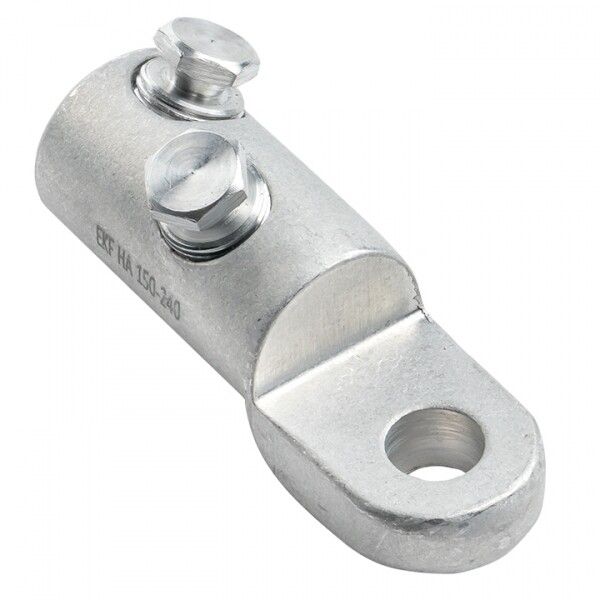

Наконечник кабельный НА-240 PROxima М16 10 кВ 150-240 мм² EKF cl-b-240

Наконечник НА-240 М16 10 кВ (150-240 мм2) от EKF - это болтовой наконечник для надёжного соединения алюминиевых проводов сечением 150–240 мм2 с клеммами оборудования. Артикул cl-b-240 входит в серию PROxima и рассчитан на работу в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

НА-240 М16 используется для оконцевания алюминиевых жил кабелей и проводов после удаления изоляции. Предназначен для подключения к болтовым зажимам распределительных устройств, трансформаторов, коммутационных аппаратов и других элементов силовой сети до 10 кВ. Применяется в энергообъектах, на подстанциях, в промышленном оборудовании и на линиях электропередач.

Технические характеристики

• Номинальное сечение провода: 150–240 мм2 (для алюминия)
• Диаметр отверстия: 16 мм - соответствует стандартным болтам M16
• Тип изделия: болтовой наконечник
• Проводящий материал: алюминий
• Способ монтажа: фиксация на винты
• Наличие срывной головки: да - обеспечивает контроль затяжки
• Покрытие поверхности: без защитного слоя - требует учета условий эксплуатации

Совместимость и монтаж

НА-240 М16 совместим с болтами M16 и клеммами, имеющими аналогичный диаметр отверстия. Для установки:

• Зачистите жилу кабеля на длину, равную глубине гильзы наконечника
• Вставьте жилу в гильзу до упора
• Затяните болты до момента срыва головок - это гарантирует оптимальное усилие без перегрузки
• Не используйте инструменты с регулируемым моментом - срывные головки предназначены для автоматического прекращения затяжки

Установка возможна только на алюминиевые провода. Для меди требуется другой тип наконечника.

Особенности конструкции

Эксцентриковое отверстие позволяет компенсировать допуски при сборке. На внутренней поверхности гильзы выполнена рифлёная накатка - повышает механическую прочность соединения. Контактная смазка внутри снижает окисление и увеличивает срок службы соединения. Два болта с срывными головками установлены под углом - обеспечивают равномерное распределение давления на жилу.

Преимущества

• Автоматический контроль момента затяжки благодаря срывным головкам - исключает недотяг и перетяг
• Рифлёная поверхность и смазка минимизируют переходное сопротивление
• Высокая устойчивость к УФ-излучению, перепадам температур и коррозии - подходит для открытых и внешних установок
• Стандартное исполнение - совместим с большинством промышленных клеммных блоков

Ограничения применения

• Не применяется для медных проводов - материал гильзы адаптирован только под алюминий
• Отсутствие поверхностного покрытия делает наконечник чувствительным к агрессивным химическим средам - не рекомендован для морских или химических объектов без дополнительной защиты
• Нельзя использовать повторно - после срыва головок болтов восстановить герметичность невозможно
• Не предназначен для работы при частых вибрациях без дополнительной фиксации

Примеры использования

• Подключение алюминиевых шин на подстанции 6(10)/0,4 кВ
• Соединение кабеля АС 185/29 с выводом трансформатора
• Присоединение кабеля к заземляющему контуру в промзоне
• Монтаж в распределительных пунктах на открытом воздухе

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - не менее 150 мм2 и не более 240 мм2
• Используйте только болты M16 - другие размеры нарушают работу механизма срыва
• При работе в сыром климате после монтажа обработайте место соединения термостойким составом против коррозии
• Не снимайте защитную пленку с наконечника до момента установки - она предохраняет от окисления
• Для удобства монтажа в труднодоступных местах выбирайте модели с выступающей частью - они проще ориентируются при затяжке
