Наконечник болтовой 2НБ-3-001 (150-240) ЗЭТАРУС (удлиненный корпус) - zeta10528

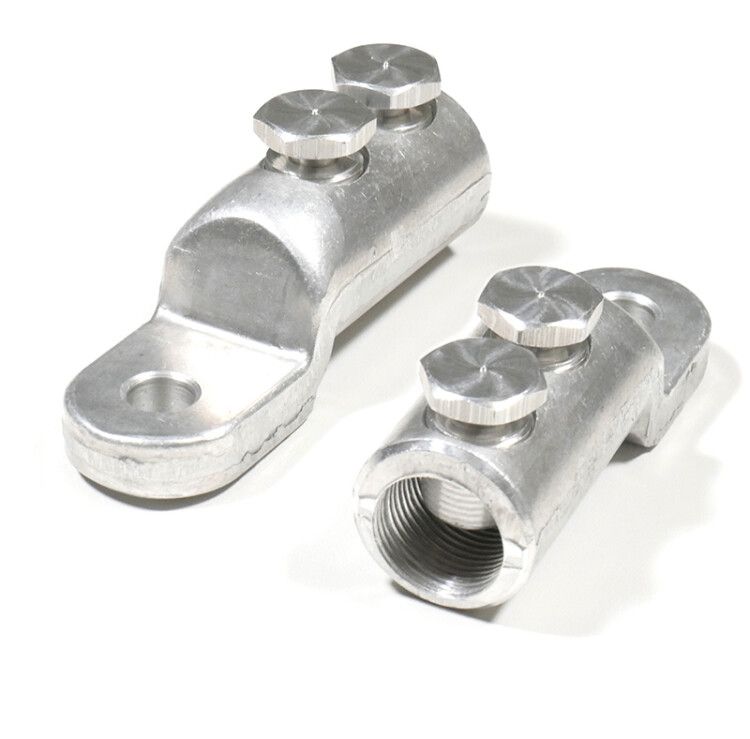

Наконечник болтовой 2НБ-3-001 (150-240) удлиненный корпус от ЗЭТАРУС предназначен для надежного оконцевания алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Удлинённый корпус и смещенная лопатка позволяют легко устанавливать термоусадочные манжеты, а болт со срывной головкой гарантирует точное затягивание без перегрузки.

Назначение и область применения

Наконечник болтовой 2НБ-3-001 (150-240) удлиненный корпус используется для создания разъёмных или постоянных соединений между кабельными жилами и оборудованием: трансформаторами, выключателями, распределительными устройствами, шинопроводами. Подходит для силовых цепей до 10 кВ в подстанциях, КТП, промышленных объектах и энергообъектах. Применяется как для алюминиевых, так и для медных жил сечением 150–240 мм2.

Технические характеристики

• Номинальное сечение: 150–240 мм2 (для меди и алюминия)
• Диаметр отверстия: 13 мм (соответствует болту М12)
• Количество крепёжных элементов: 2 болта
• Материал корпуса: алюминий
• Проводящий материал: алюминий
• Форма жилы: многопроволочная круглая или секторная
• Цвет изоляции: желтый (цвет указывает на тип материала - алюминий)
• Покрытие: без защитного слоя (голый металл)
• Напряжение: до 10 кВ
• Способ монтажа: на винты
• Болт: со срывной головкой - автоматически прекращает вращение при достижении расчетного момента затяжки

Совместимость и монтаж

Наконечник болтовой 2НБ-3-001 (150-240) удлиненный корпус совместим с болтами М12. Комплектуется алюминиевыми болтами - они предотвращают гальваническую коррозию при контакте с алюминиевой жилой. По запросу возможна замена на латунный болт для специфических условий. Для монтажа:

• Подготовьте жилу: зачистите изоляцию, удалите оксидную плёнку с алюминия (используйте щётку по металлу)
• Вставьте жилу в корпус до упора
• Затяните два болта равномерно - срывная головка отломится при правильном моменте, сигнализируя о завершении монтажа
• После затяжки можно надеть термоусадочную трубку: смещённая лопатка создаёт зазор между корпусом и контактной площадкой, обеспечивая доступ для изоляции

Особенности конструкции

Удлинённый корпус увеличивает глубину входа жилы - это снижает риск повреждения провода при затяжке и улучшает теплорассеяние. Смещённая лопатка - ключевая особенность: она не мешает установке термоусадочных колец, что невозможно в классических моделях с лопаткой, расположенной прямо над корпусом. Это особенно важно при работе с высоковольтными кабелями, где требуется герметичная изоляция соединения.

Преимущества

• Срывная головка болта исключает перетягивание - соединение получается однородным и безопасным
• Алюминиевые болты минимизируют электрохимическую коррозию при соединении с алюминиевой жилой
• Смещённая лопатка позволяет использовать термоусадочные манжеты - повышает уровень защиты от влаги и загрязнений
• Голый алюминиевый корпус обеспечивает хорошую теплоотдачу - важный фактор при больших нагрузках
• Стандартное сечение 150–240 мм2 покрывает большинство средних и крупных силовых кабелей

Ограничения применения

• Не применяется в условиях постоянного воздействия агрессивных химикатов - отсутствие защитного покрытия делает изделие чувствительным к коррозии
• Не рекомендован для частых демонтажей: срывная головка после затяжки не восстановима
• Требует обязательной изоляции термоусадкой при использовании вне закрытых ящиков - голый металл не имеет собственной изоляции
• Не подходит для жил меньшим сечением - недостаточная глубина посадки приведёт к плохому контакту

Примеры использования

• Оконцовка алюминиевых жил кабеля ААШв 3×240 при подключении к трансформатору в КТП
• Соединение медной жилы 185 мм2 с шиной распределительного устройства 10 кВ
• Подключение кабеля к выводам выключателя нагрузки в воздушной линии
• Монтаж в подземных камерах с последующей термоусадкой - благодаря смещению лопатки изоляция плотно прилегает

Практические советы

• Перед монтажом всегда проверяйте диаметр отверстия - он должен точно соответствовать болту М12. Использование другого болта (например, М10 или М16) нарушит механическую прочность
• Для алюминиевых жил используйте антиоксидантную пасту - это продлит срок службы соединения
• Выбирайте термоусадочную трубку с внутренним диаметром, который после нагрева будет меньше диаметра лопатки - иначе она не зафиксируется
• Затягивайте оба болта по очереди, чередуя усилие - это предотвратит перекос лопатки
• Наконечник болтовой 2НБ-3-001 (150-240) удлиненный корпус от ЗЭТАРУС - сертифицированное решение для сетей до 10 кВ. Храните в сухом месте - влага снижает качество контакта даже при наличии изоляции
