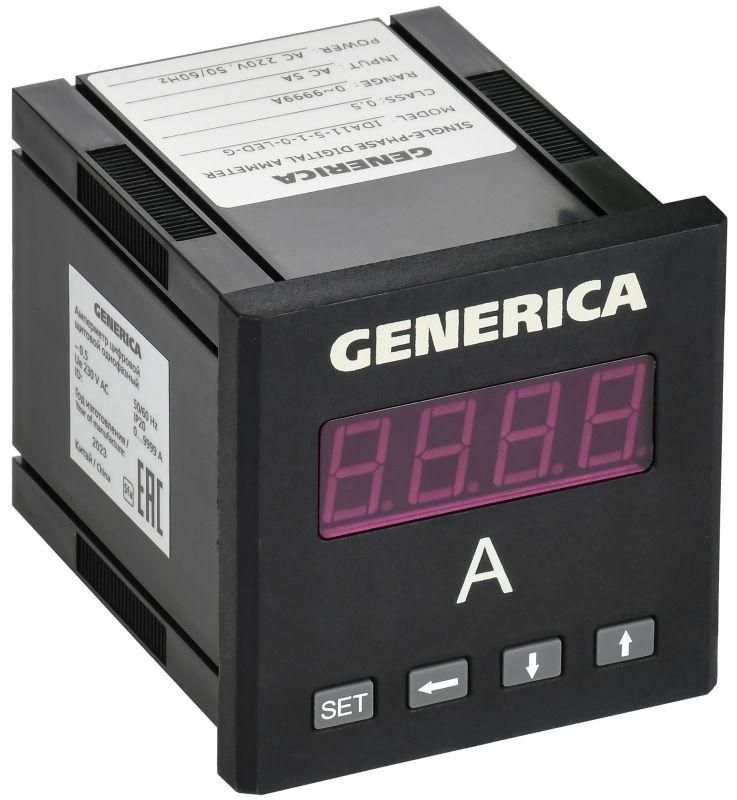

Амперметр цифровой щитовой однофазный 72х72мм LED | IDA11-5-1-0-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный 72×72 мм LED от GENERICA (артикул ida11-5-1-0-led-g) предназначен для точного измерения тока в электрических цепях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока и подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Амперметр цифровой щитовой однофазный 72×72 мм LED используется для контроля величины тока в однофазных цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах, панелях управления, системах автоматизации на заводах, в офисах, ЖЭКах и других объектах. Подключается через внешний трансформатор тока - позволяет измерять большие токи без прямого подключения к проводникам.

Технические характеристики

• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% от верхнего предела измерения;
• Тип напряжения: AC - работает только с переменным током;
• Диапазон измерений: 0–9999 А - измеряет токи до 10 кА, при использовании с трансформатором тока;
• Измерительная система: цифровая - отображает значения на светодиодном экране, исключает механические погрешности;
• Трансформаторное включение: да - требует подключения к вторичной обмотке трансформатора тока (например, ТТИ IEK);
• Исполнение: на переднюю панель - монтируется в отверстие 68×68 мм, фиксируется зажимами сзади;
• Модульное исполнение: да - соответствует стандартному габариту 72×72 мм, легко заменяется другими модулями того же формата;
• Потеря мощности: 0,5 Вт - минимальное энергопотребление, не нагружает цепь;
• Сертификация: есть - соответствие ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования).

Совместимость и монтаж

Амперметр цифровой щитовой однофазный 72×72 мм LED совместим со всеми трансформаторами тока типа ТТИ IEK. Для работы требуется подключение к выходам вторичной обмотки ТТ (обычно 1 А или 5 А). Монтаж выполняется в щите через прямоугольное отверстие 68×68 мм. Устройство крепится за счет двух боковых зажимов - не требует болтов. Кабели подводятся снизу или сзади. Напряжение питания не требуется - питание берётся от измеряемого тока через трансформатор.

Безопасность и стандарты

Амперметр цифровой щитовой однофазный 72×72 мм LED сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (электробезопасность). Обеспечивает безопасную работу в условиях повышенной влажности, перепадов температур и электромагнитных помех. Не содержит опасных материалов. Соответствует требованиям к устройствам в распределительных щитах класса IP54 и выше (при условии правильной установки в герметичный корпус).

Преимущества

• Высокая точность (класс 0.5) - идеально для учёта и контроля качества электроэнергии;
• Яркий LED-дисплей - хорошо виден даже при слабом освещении;
• Низкое энергопотребление (0,5 Вт) - не влияет на нагрузку сети;
• Универсальный формат 72×72 мм - совместим с большинством стандартных щитов и модулей;
• Поддержка трансформаторного включения - позволяет измерять токи до 10 кА без прямого подключения к токоведущим частям;
• Простая замена аналоговых приборов - можно использовать вместо старых стрелочных амперметров.

Ограничения применения

• Не работает с постоянным током - только переменный (AC);
• Требует обязательного подключения к трансформатору тока - нельзя подключать напрямую к проводам с током выше 100 А;
• Не предназначен для установки вне закрытых щитов - не имеет защиты от воды и пыли на лицевой стороне;
• Максимальный входной ток вторичной обмотки - 5 А; превышение может повредить прибор;
• Не рекомендован для использования в средах с высокой вибрацией без дополнительной амортизации.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома;
• Измерение нагрузки на двигателе насоса в системе водоснабжения;
• Мониторинг потребления на конвейере на пищевом производстве;
• Установка в щитах управления станков с ЧПУ для аварийной сигнализации по перегрузке;
• Замена устаревших стрелочных амперметров в существующих щитах без изменения габаритов.

Практические советы

• Перед установкой проверьте коэффициент трансформации вашего ТТИ - он должен соответствовать диапазону 0–9999 А на шкале прибора (например, ТТ 100/5 А = 20x масштабирование);
• Обязательно соблюдайте полярность при подключении к вторичной обмотке ТТ - неверное подключение может дать ошибочное показание;
• При монтаже в металлическом щите убедитесь, что задняя часть прибора надёжно заземлена через рамку;
• Не используйте этот амперметр как основной прибор учёта - он не является средством измерения, утверждённым для коммерческого учёта;
• При замене старого прибора - отключите питание и снимите все провода с ТТ, чтобы избежать размыкания вторичной цепи.
