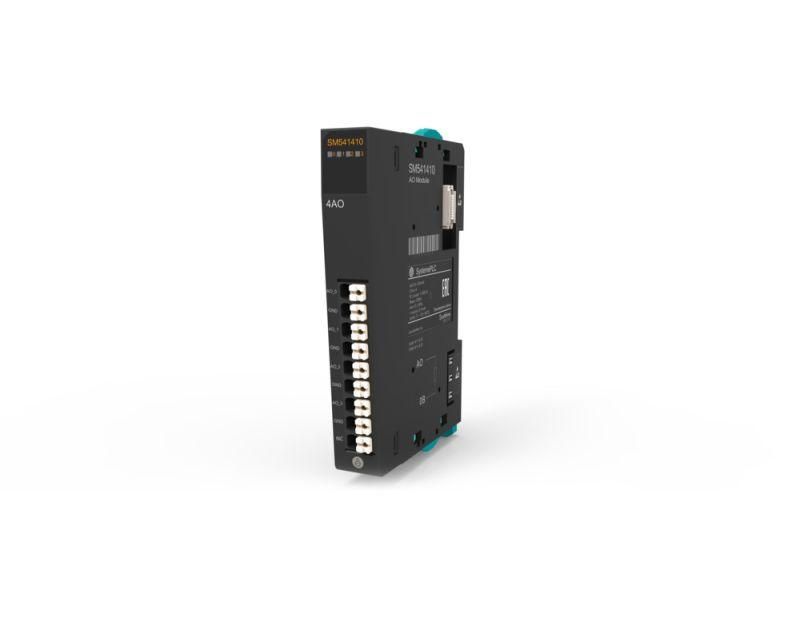

Аналоговый модуль вывода, 4 выхода 0-20мА 12bit | SM541410 Systeme Electric APC

Модуль вывода аналоговый 4 выхода 0-20мА 12 бит от Systeme Electric (артикул sm541410) преобразует цифровые сигналы из контроллера в точный аналоговый ток 0–20 мА для управления исполнительными устройствами - регуляторами, клапанами, частотниками и другими приборами, работающими на токовой шине.

Назначение и область применения

Этот модуль предназначен для передачи управляющих сигналов в виде постоянного тока 0–20 мА. Он используется там, где требуется высокая помехоустойчивость и возможность передачи сигнала на большие расстояния - например, в системах автоматизации заводов, на конвейерах, в технологических линиях с датчиками давления, температуры или расхода. Модуль вывода аналоговый 4 выхода 0-20мА 12 бит заменяет несколько отдельных аналоговых выходов, экономя место в щите и упрощая проводку.

Технические характеристики

• Количество каналов: 4 независимых выхода
• Выходной сигнал: ток 0–20 мА (режим тока)
• Разрешение: 12 бит - обеспечивает 4096 уровней дискретизации, что позволяет точно задавать значения от минимального до максимального тока
• Точность: зависит от внешнего источника питания и нагрузки; рекомендуется использовать стабилизированный источник 24 В DC
• Интерфейс связи: совместим с PLC и контроллерами, поддерживающими протоколы Modbus RTU/ASCII или другие, требующие аналоговые выходы
• Питание: 24 В постоянного тока (стандартное для промышленных систем)

Совместимость и монтаж

Модуль вывода аналоговый 4 выхода 0-20мА 12 бит устанавливается на DIN-рейку 35 мм. Подключение к контроллеру осуществляется через шлейф или клеммы, соответствующие интерфейсу вашего ПЛК. Каждый из четырёх выходов подключается к нагрузке последовательно - токовая петля формируется между выходом модуля, нагрузкой (например, регулятором) и источником питания. Убедитесь, что суммарная нагрузка по каждому каналу не превышает допустимую - обычно до 600 Ом при 24 В. Для надёжной работы используйте экранированные кабели и заземлите экран на одной стороне.

Преимущества

• Четыре канала в одном корпусе снижают количество оборудования в щите
• 12-битное разрешение даёт более гладкую и точную регулировку по сравнению с 8- или 10-битными решениями
• Работа в режиме тока (0–20 мА) устойчива к потере сигнала при обрыве провода - поведение системы предсказуемо
• Поддерживается большинством промышленных контроллеров, включая Siemens, Allen Bradley, Schneider и другие

Ограничения применения

• Не предназначена для работы с напряжением - нельзя подключать к устройствам, требующим 0–10 В
• Не работает без внешнего источника питания 24 В DC
• Запрещено перегружать каждый канал свыше 600 Ом - возможны искажения сигнала или отказ
• Не имеет защиты от короткого замыкания на выходе - необходимо применять внешние предохранители или ограничители тока при риске аварийных ситуаций

Примеры использования

• Управление положением пропорционального клапана в системе охлаждения
• Регулировка скорости двигателя через частотный преобразователь с входом 0–20 мА
• Передача команды на пневматический сервопривод в линии сборки
• Контроль уровня жидкости в резервуаре через датчик с токовым выходом

Практические советы

• Проверьте, какой тип выхода поддерживает ваш ПЛК - некоторые модели требуют активного (source) или пассивного (sink) режима. Модуль sm541410 работает в пассивном режиме - убедитесь, что контроллер способен питать цепь
• При подключении нескольких модулей на одну рейку соблюдайте минимальный зазор для теплоотвода - особенно при работе на пределе нагрузки
• Для диагностики используйте мультиметр в режиме измерения тока - он покажет реальное значение, проходящее через петлю
• Если сигнал “дребезжит” - проверьте качество заземления и наличие помех от переменных токов рядом с кабелями
• Модуль вывода аналоговый 4 выхода 0-20мА 12 бит от Systeme Electric хорошо зарекомендовал себя в средних и крупных производствах - выбирайте его, когда важны стабильность и долговечность
