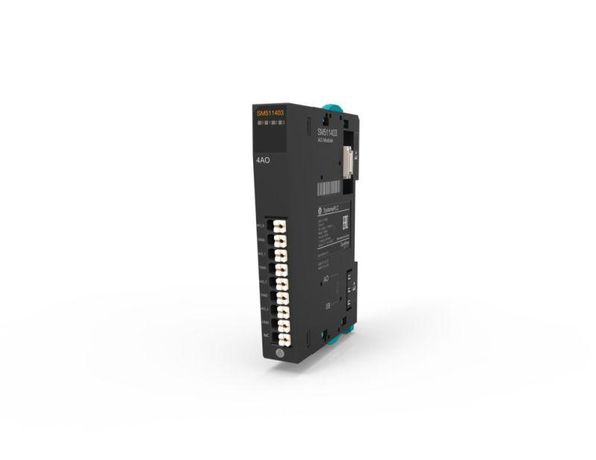

Аналоговый модуль вывода, 4 выхода ±10В 12bit | SM511403 Systeme Electric APC

Модуль вывода аналоговый 4 выхода +-10В 12 бит от Systeme Electric (артикул sm511403) предназначен для генерации точного аналогового сигнала в системах автоматизации. Он преобразует цифровые команды контроллера в напряжение от –10 до +10 В на четырёх каналах, обеспечивая управление исполнительными устройствами с высокой точностью.

Назначение и область применения

Модуль вывода аналоговый 4 выхода +-10В 12 бит используется для передачи аналоговых сигналов управления от ПЛК или другого цифрового контроллера к внешним устройствам. Подходит для задач, где требуется плавная регулировка: управление частотными преобразователями, сервоприводами, клапанами, нагревательными элементами, насосами и другими исполнительными механизмами, требующими точной установки уровня сигнала.

Технические характеристики

• Количество каналов: 4
• Выходной диапазон: +-10 В (от –10 В до +10 В)
• Разрешение: 12 бит (4096 уровней дискретизации)
• Режим работы: напряжение (voltage output)
• Интерфейс связи: совместим с шинами Systeme Electric (например, SE-Bus)
• Точность: определяется спецификациями системы, типичная погрешность ≤+-0.1% от диапазона

Совместимость и монтаж

Модуль вывода analog 4 выхода +-10В 12 бит (sm511403) устанавливается в стойку автоматизации совместимых систем Systeme Electric. Для подключения требуется наличие слота в шасси, поддерживающего протокол SE-Bus. Кабели выходных сигналов подключаются к клеммным колодкам на лицевой панели. Максимальный ток нагрузки каждого канала - до 10 мА; при больших нагрузках необходимы буферные усилители. Установка выполняется при выключенном питании. Нагрузка должна быть исключительно резистивной или ёмкостной - индуктивные нагрузки могут вызвать перегрузку выходных каскадов.

Безопасность и стандарты

Модуль соответствует требованиям безопасности EN 61131-2 и имеет степень защиты IP20. Работает в температурном диапазоне от 0C до +55C. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4. Не предназначен для использования во взрывоопасных зонах.

Преимущества

• Высокая точность за счёт 12-битного разрешения - позволяет задавать значения с шагом около 4,88 мВ
• Четыре независимых канала позволяют одновременно управлять несколькими устройствами без дополнительных модулей
• Стандартный диапазон +-10 В совместим с большинством промышленных приводов и регуляторов
• Устойчивый к помехам дизайн выходных цепей снижает влияние электромагнитных наводок

Ограничения применения

• Не поддерживает токовые выходы (4–20 мА); для таких задач нужен другой модуль
• Максимальная нагрузка на каждый канал - 10 мА; при превышении возможен выход из строя
• Не работает при температурах ниже 0C и выше +55C
• Требует питания от шины SE-Bus - не является автономным устройством
• Не рассчитан на работу в условиях повышенной влажности или запылённости без дополнительной защиты корпуса

Примеры использования

• Управление скоростью двигателя через частотный преобразователь с входом 0…+-10 В
• Регулирование положения гидравлического привода с сервоклапаном
• Поддержание постоянной температуры в печи через PID-регулятор, управляющий мощностью ТЭНа
• Контроль давления в трубопроводе с помощью электронного регулятора давления

Практические советы

• Перед подключением проверьте, что нагрузка не превышает 10 мА на канал - используйте буферный усилитель, если необходимо
• Заземлите экраны кабелей выходных сигналов только с одной стороны (со стороны контроллера), чтобы избежать контуров заземления
• При использовании длинных кабелей (>10 м) применяйте экранированные провода с двойной изоляцией
• Убедитесь, что ПЛК отправляет данные в формате signed integer (диапазон –2048…+2047), соответствующий +-10 В
• При замене модуля sm511403 сохраняйте настройки канала - они хранятся в ПЛК, но физическое подключение должно быть идентично
