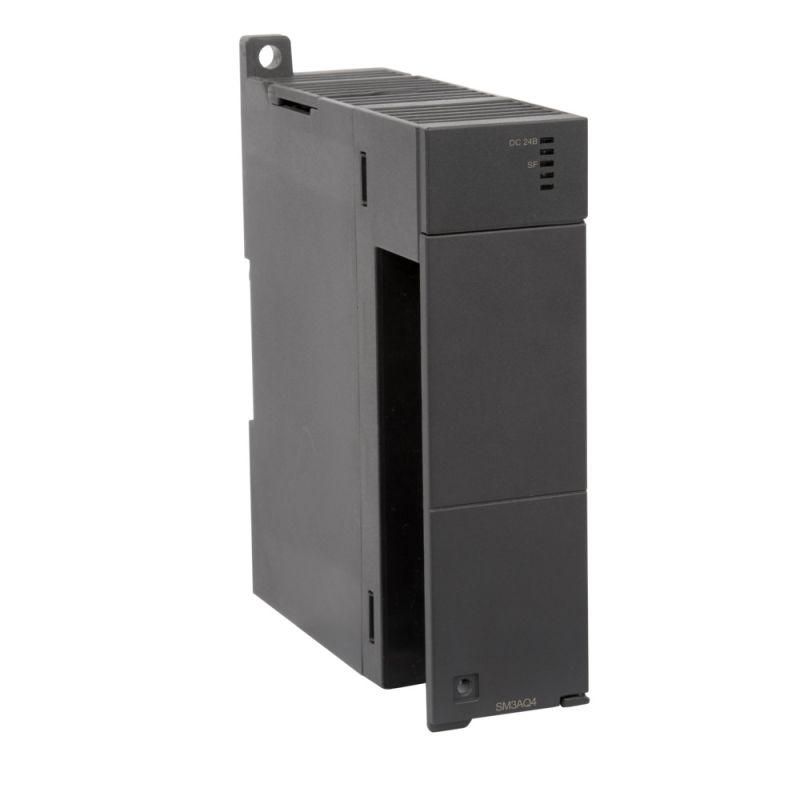

Аналоговый модуль расширения - 4 выхода напряжение/ток SE от Systeme Electric (арт. sm3aq4) предназначен для подключения и управления внешними аналоговыми устройствами в системах автоматизации на базе ПЛК Series OEM. Модуль обеспечивает четыре канала выходного сигнала - как напряжения, так и тока - что делает его универсальным решением для точной регулировки оборудования.

Назначение и область применения

Аналоговый модуль расширения - 4 выхода напряжение/ток SE используется для расширения функциональности контроллеров PLC, когда требуется управлять устройствами, работающими с аналоговыми сигналами. Подходит для задач, где важна плавная регулировка: управление частотными преобразователями, сервоприводами, клапанами, нагревательными элементами, насосами и другими исполнительными механизмами.

Технические характеристики

• Количество аналоговых выходов: 4
• Выходной сигнал: напряжение и/или ток (выбор типа реализуется через программирование ПЛК)
• Тип подключения: пружинный зажим - быстрый и надёжный монтаж проводов без инструментов
• Тип изделия: модуль аналоговый, совместим с платформой OEM ПЛК Систэм Электрик
• Наличие выхода: да - каждый из четырёх каналов активен и настраивается отдельно
• Поддержка выходного напряжения: да - диапазон зависит от настройки ПЛК (обычно 0–10 В или +-10 В)
• Поддержка выходного тока: да - типичный диапазон 4–20 мА, соответствует промышленным стандартам

Совместимость и монтаж

Аналоговый модуль расширения - 4 выхода напряжение/ток SE (art. sm3aq4) предназначен исключительно для установки в слоты ПЛК серии OEM от Systeme Electric. Не совместим с другими брендами или моделями. Устанавливается на DIN-рейку и фиксируется механически. Для подключения используйте одножильные провода сечением до 2,5 мм2. Присоединение пружинным зажимом требует лишь зачистки жилы на 8–10 мм - никаких винтовых клемм не нужно. После физического подключения сигналы настраиваются в прошивке основного ПЛК.

Преимущества

• Универсальность: один модуль поддерживает два типа выходов - напряжение и ток - снижает необходимость запаса разных компонентов
• Надёжное соединение: пружинные зажимы не ослабевают при вибрациях, не требуют периодической подтяжки
• Экономия места: заменяет четыре отдельных выходных модуля, занимает один слот в шасси ПЛК
• Интеграция: полностью совместим с экосистемой Systeme Electric - не требует дополнительных драйверов или настроек

Ограничения применения

• Не работает автономно - обязателен совместимый ПЛК серии OEM от Systeme Electric
• Не предназначена для работы с высокочастотными импульсными нагрузками - только медленно меняющиеся аналоговые сигналы
• Не имеет гальваноразвязки между каналами - при использовании в цепях с разным потенциалом требуется внешняя изоляция
• Работает только в пределах температурного режима, указанного для ПЛК OEM (обычно 0…+55 C)

Примеры использования

• Управление скоростью вращения двигателя через частотный преобразователь (сигнал 0–10 В)
• Регулирование положения гидравлического клапана по току 4–20 мА
• Контроль температуры в печи через терморегулятор с аналоговым входом
• Автоматизация процесса смешивания жидкостей с помощью дозирующих насосов

Практические советы

• Перед первым запуском проверьте, чтобы тип выхода (напряжение/ток) был правильно задан в программе ПЛК - неверная настройка повредит подключённое оборудование
• Для сигналов 4–20 мА используйте экранную двужильную кабельную сборку, особенно при длинных трассах (>10 м)
• Не перегружайте каналы - максимальный ток каждого выхода ограничен внутренней схемой модуля; уточните допустимую мощность в документации ПЛК
• При монтаже в условиях повышенной вибрации дополнительно закрепите кабели хомутиками - даже пружинный зажим не спасёт от постоянного выдергивания
• Запомните: analogovyy modul' rasshireniya - 4 vykhoda napryazheniye/tok SE (art. sm3aq4) - это не датчик, а исполнительный элемент. Его нельзя использовать для считывания показаний с датчиков.
