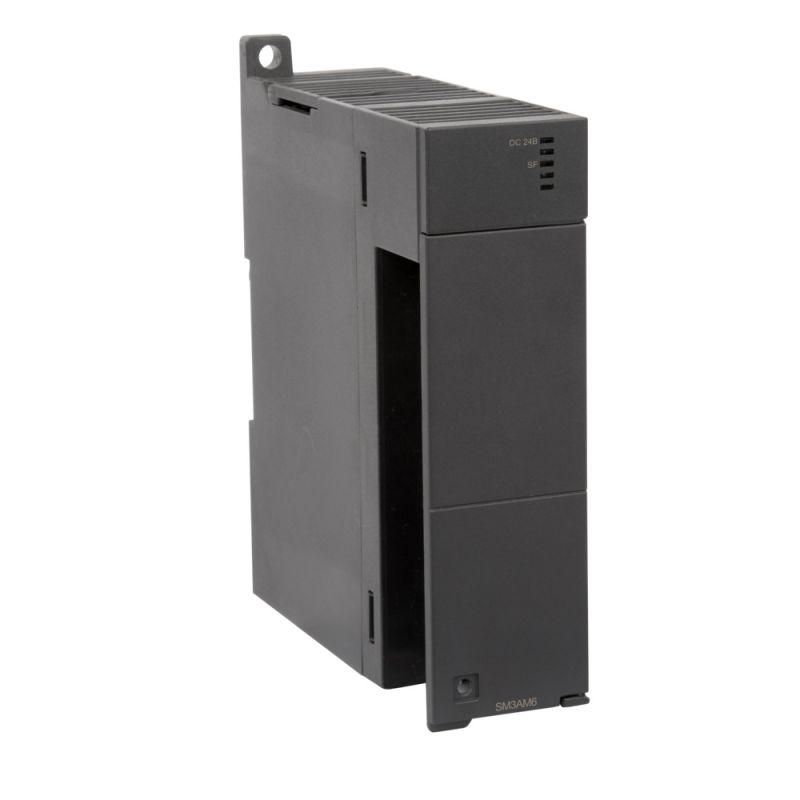

Аналоговый модуль расширения - 4вх + 2вых комбинированный напряжение/ток SM3AM6 | SE APC

Аналоговый модуль расширения 4 входа + 2 выхода комбинированный напряжение/ток SE (артикул sm3am6) от Systeme Electric предназначен для подключения чувствительных датчиков и исполнительных устройств к контроллерам серии OEM ПЛК Систэм Электрик. Модуль обеспечивает гибкий обмен аналоговыми сигналами - как входными, так и выходными - с возможностью настройки под различные типы сигналов.

Назначение и область применения

Модуль Analog Module SE sm3am6 используется для расширения функциональности ПЛК системы Systeme PLC S250. Он позволяет принимать аналоговые сигналы от датчиков температуры, давления, уровня, расхода и передавать управляющие сигналы на регуляторы, частотники, клапаны, насосы и другие устройства с аналоговым управлением. Подходит для автоматизации технологических процессов в машиностроении, пищевой промышленности, системах HVAC и на конвейерах.

Технические характеристики

• Количество входов: 4 аналоговых канала - каждый может работать с током (0–20 мА, 4–20 мА) или напряжением (0–5 В, 0–10 В, +-2,5 В, +-5 В)
• Количество выходов: 2 аналоговых канала - поддерживают ток (0–20 мА, 4–20 мА) и напряжение (+-10 В)
• Разрешение: 12 бит - обеспечивает точность измерений и управления до 0,025%
• Подключение: пружинные зажимы - быстрый и надёжный монтаж проводов без инструментов
• Интеграция: встроенный кабель для подключения к шине системы S250 - исключает необходимость внешних соединений
• Клеммы: съёмная винтовая клеммная колодка - удобна для замены или обслуживания без демонтажа всего модуля

Совместимость и монтаж

Модуль sm3am6 совместим только с платформой Systeme PLC S250. Устанавливается в слот расширения на базовом модуле ПЛК. Кабель уже встроен - достаточно вставить модуль в гнездо, и он автоматически получает питание и связь с центральным процессором. Присоединение проводов осуществляется через пружинные зажимы: зачистите конец провода на 8–10 мм, вставьте в клемму и закрепите кнопкой. Для снятия клеммной колодки - открутите два винта, выньте её целиком - это упрощает диагностику и замену в условиях ограниченного доступа.

Безопасность и стандарты

Модуль соответствует требованиям безопасности IEC 61131-2 для промышленных ПЛК. Работает в температурном диапазоне от 0C до 55C. Защита от перегрузок и коротких замыканий реализована на уровне схемы ввода/вывода. Напряжение питания модуля берётся от шины S250 - внешнее питание не требуется.

Преимущества

• Гибкая настройка каждого входа: можно задать разные типы сигналов (ток/напряжение) на каждом канале независимо
• Выходы способны формировать как токовые, так и напряженные сигналы - подходят для широкого круга исполнительных механизмов
• Съёмные клеммы позволяют менять модуль или проверять цепи без отключения всей системы
• Встроенный кабель снижает риск ошибок при подключении и ускоряет установку
• 12-битное разрешение даёт высокую точность даже при малых изменениях сигнала - важно для точных регулировочных задач

Ограничения применения

• Не работает с другими сериями ПЛК - только с Systeme PLC S250
• Не предназначена для работы в средах с повышенной вибрацией без дополнительной фиксации
• Выходы не рассчитаны на прямое управление мощными нагрузками (например, двигателями) - требуют промежуточных реле или усилителей
• Не имеет защиты от EMI на уровне экрана - рекомендуется использовать экранированные кабели при работе рядом с силовой аппаратурой
• Нет возможности программирования собственной логики - только передача сигналов между датчиками и ПЛК

Примеры использования

• Чтение показаний термопары (через преобразователь в 0–10 В) и управление нагревателем через выход +-10 В
• Контроль уровня жидкости в резервуаре (датчик 4–20 мА) и регулировка скорости насоса по сигналу 0–20 мА
• Управление положением сервопривода по аналоговому сигналу +-5 В с обратной связью от потенциометра
• Автоматизация системы вентиляции: сбор данных с датчиков CO₂ и управления заслонками через аналоговые выходы

Практические советы

• Перед первым запуском обязательно настройте тип сигнала на каждом канале через прошивку ПЛК - неверный режим вызывает искажённые значения
• Для длинных линий связи используйте экранированные кабели с заземлением экрана только на одной стороне - чтобы избежать помех
• При использовании токовых сигналов (4–20 мА) убедитесь, что источник сигнала имеет достаточную нагрузочную способность - минимальное сопротивление цепи не менее 250 Ом
• Если модуль часто подвергается обслуживанию - оставьте запасную клеммную колодку: она легко заменяется и не требует перепрошивки
• Не допускайте попадания влаги внутрь клеммника - хотя корпус герметичен, клеммы открытые; при необходимости используйте дополнительные крышки
