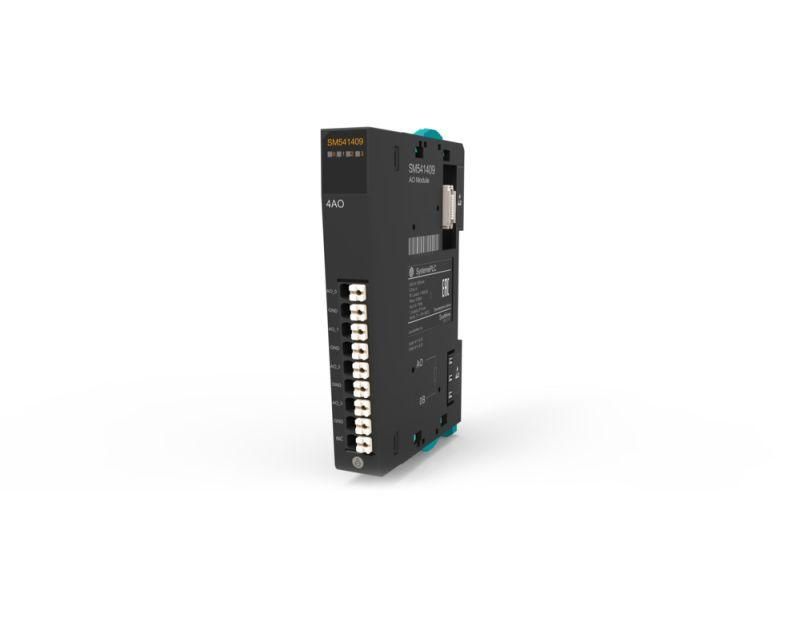

Аналоговый модуль вывода, 4 выхода 4-20мА 12bit | SM541409 Systeme Electric APC

Модуль вывода аналоговый 4 выхода 4-20мА 12 бит от Systeme Electric (арт. sm541409) предназначен для преобразования цифровых сигналов в точный аналоговый ток 4–20 мА, что позволяет управлять исполнительными устройствами в автоматизированных системах.

Назначение и область применения

Этот модуль используется для передачи управляющих сигналов в виде тока 4–20 мА на устройства, требующие аналогового управления: регуляторы давления, частотные преобразователи, клапаны, насосы, датчики с выходом на ток. Подходит для установки в промышленные контроллеры, ПЛК и системы сбора данных. Четыре независимых канала позволяют одновременно управлять четырьмя различными исполнительными механизмами.

Технические характеристики

• Количество каналов: 4
• Выходной сигнал: 4–20 мА (режим тока)
• Разрешение: 12 бит - обеспечивает шаг дискретизации около 4,88 мкА, что даёт высокую точность управления
• Интерфейс связи: совместим с шиной Profibus DP, Modbus RTU или другими протоколами, зависящими от платформы ПЛК
• Питание: зависит от системы, в которую установлен модуль (обычно 24 В постоянного тока)
• Габариты и крепление: соответствует стандартным DIN-рейкам (монтаж на рейку 35 мм)

Совместимость и монтаж

Модуль sm541409 устанавливается в слоты PLC-систем, поддерживающих модульную архитектуру Systeme Electric. Для работы требуется предварительно настроенная программа в ПЛК, которая отправляет значения от 0 до 4095 (соответственно 0–100% диапазона 4–20 мА). Каждый из четырёх выходов подключается напрямую к нагрузке через два провода - соблюдайте полярность. Максимальная нагрузка на каждый канал - до 750 Ом при питании 24 В. Убедитесь, что сечение проводов достаточное (минимум 0,5 мм2) и экранировано при длинных трассах.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 61131-2 для промышленных автоматических систем. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4. Защита от перегрузки и короткого замыкания реализована на уровне каждого канала.

Преимущества

• Высокая точность за счёт 12-битного разрешения - минимальная погрешность при управлении чувствительными устройствами
• Четыре независимых канала - возможность управления несколькими цепями без внешних расширений
• Стандартный форм-фактор - легко интегрируется в существующие панели с DIN-рейкой
• Устойчивость к помехам - оптимизирован для работы в условиях промышленной среды

Ограничения применения

• Не предназначена для работы с напряжением - только токовые контуры 4–20 мА
• Не работает автономно; требует подключения к ПЛК или другому управляющему устройству
• Максимальная нагрузка 750 Ом - не подходит для очень длинных кабельных трасс без усиления сигнала
• Не имеет встроенной защиты от обратного тока - необходимо использовать внешние диоды при работе с катушками реле или двигателей

Примеры использования

• Управление положением пропорционального клапана на линии подачи газа
• Регулировка скорости вращения двигателя через частотный преобразователь
• Передача задания на уровень заполнения резервуара в системе АСУ ТП
• Контроль температуры через сервопривод терморегулятора

Практические советы

• При подключении используйте экранированные кабели и заземлите экран с одной стороны - это снижает влияние электромагнитных помех
• Проверьте максимальную допустимую нагрузку вашего исполнительного механизма - если она выше 750 Ом, примените трансформатор тока или активный буфер
• Настройка значений в ПЛК должна соответствовать реальному диапазону устройства: 0 = 4 мА, 4095 = 20 мА
• При диагностике проблем проверьте целостность цепи - обрыв в цепи 4–20 мА вызывает нулевой ток, который интерпретируется как отказ датчика
• Modbus-адреса и регистры для этого модуля указаны в документации Systeme Electric - сверьтесь с ней перед первым запуском
