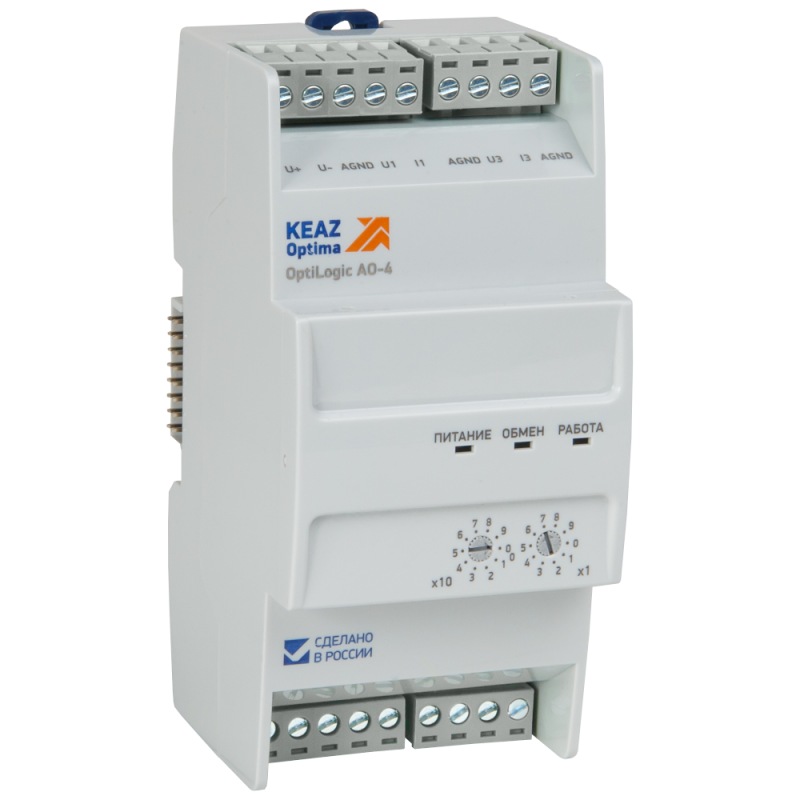

Модуль аналогового вывода OptiLogic L-AO-4 КЭАЗ 288028

Модуль аналогового вывода OptiLogic L-AO-4 КЭАЗ — это четырёхканальное устройство для генерации точных аналоговых сигналов 4–20 мА и 0–5 В в системах автоматизации и безопасности. Подходит для работы в сложных условиях благодаря широкому диапазону температур и возможности горячей замены.

Назначение и область применения

Модуль аналогового вывода OptiLogic L-AO-4 КЭАЗ предназначен для формирования аналоговых выходных сигналов в промышленных системах управления. Он используется там, где требуется управление исполнительными механизмами — регуляторами давления, клапанами, частотными преобразователями, сервоприводами. Особенно эффективен в системах безопасности, где важна надёжная и стабильная передача сигналов. Может работать как автономное Modbus-устройство при подключении через модуль расширения шины OptiLogic L-BE-1.

Технические характеристики

• Количество каналов: 4 независимых аналоговых выхода
• Выходные сигналы: 4–20 мА и 0–5 В (конфигурируемые на каждый канал)
• Тип подключения: штекерный разъём — быстрое подключение и отключение
• Скорость передачи данных по внутренней шине: 1 Мбит/с
• Адресация Modbus: задаётся микропереключателями на лицевой панели
• Рабочий температурный диапазон: от -40 °C до +55 °C
• Поддержка «горячей замены» — возможность замены без отключения питания системы
• Встроенное программное обеспечение: в комплекте, не поставляется отдельно

Совместимость и монтаж

Модуль аналогового вывода OptiLogic L-AO-4 КЭАЗ совместим с шиной OptiLogic. Для подключения к внешним контроллерам (например, PLC) необходимо использовать модуль расширения шины OptiLogic L-BE-1. Штекерный интерфейс обеспечивает быстрый монтаж и демонтаж без инструментов. Клеммы на плате удобны для подключения проводов сечением до 2,5 мм². Установка осуществляется на DIN-рейку 35 мм. Перед установкой проверьте соответствие адреса Modbus другим устройствам в сети — микропереключатели требуют внимательной настройки.

Преимущества

• Гибкая настройка каждого канала: можно выбрать тип сигнала (ток или напряжение) независимо
• «Горячая замена» снижает простои при обслуживании
• Микропереключатели позволяют задать адрес без ПО — удобно при работе без компьютера
• Широкий температурный диапазон позволяет применять в холодных и жарких помещениях
• Стандартный штекерный разъём исключает необходимость пайки или сложной коммутации

Ограничения применения

• Не является изолированным устройством — не предназначено для работы в цепях с высокими помехами без дополнительной защиты
• Требует наличия модуля расширения L-BE-1 для связи с внешними контроллерами
• Не поддерживает протоколы, отличные от Modbus RTU
• Нельзя изменить адрес Modbus удалённо — только физическими переключателями
• Не имеет встроенной защиты от перегрузки по току — рекомендуется использовать внешние предохранители

Примеры использования

• Управление положением заслонок в системах вентиляции и пожарной безопасности
• Регулирование скорости конвейера через частотный преобразователь
• Передача показаний датчиков уровня жидкости в виде 4–20 мА на центральную панель
• Формирование эталонного напряжения 0–5 В для калибровки вторичных приборов

Практические советы

• При настройке адреса Modbus используйте таблицу в руководстве — неверный адрес вызывает конфликты в сети
• Для длинных линий связи (более 50 м) применяйте экранированные кабели и заземлите экран
• Избегайте прокладки силовых и аналоговых кабелей рядом — это минимизирует влияние ЭМИ
• Проверяйте нагрузку на выход: максимальный ток 4–20 мА канала — 25 мА; превышение повредит модуль
• При замене устройства в работающей системе — всегда выключайте питание только самого модуля, а не всей шины
