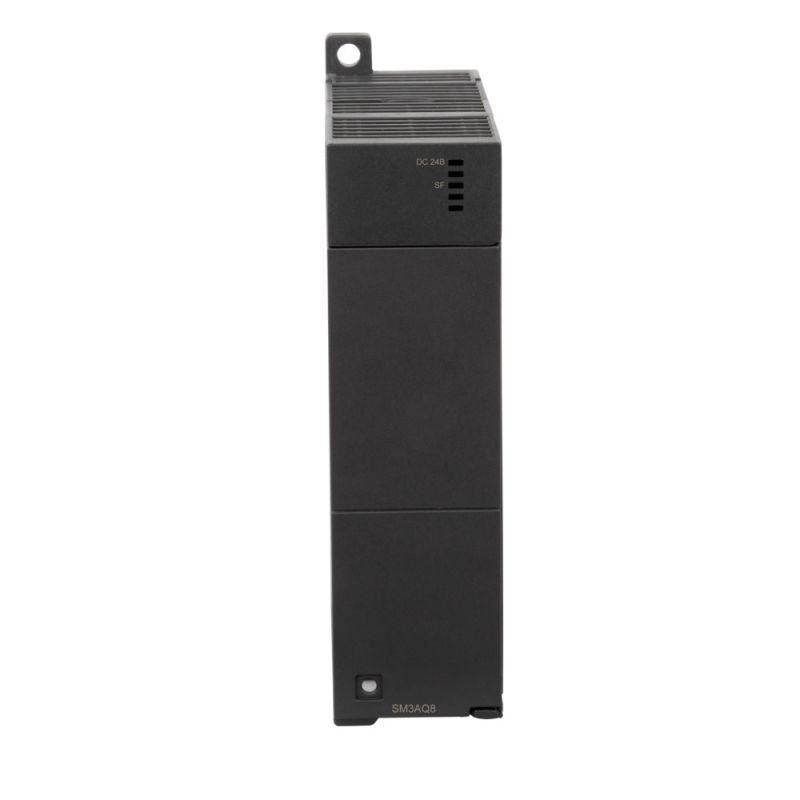

Аналоговый модуль расширения 8 выходов напряжение/ток SE от Systeme Electric (артикул sm3aq8) предназначен для подключения к ПЛК серии OEM и обеспечивает восемь независимых аналоговых выходов для управления устройствами с сигналом напряжения или тока. Модуль упрощает настройку сложных систем автоматизации за счёт компактной конструкции и надёжного пружинного соединения.

Назначение и область применения

Аналоговый модуль расширения 8 выходов напряжение/ток SE используется для расширения количества аналоговых выходов в системах автоматизации на базе ПЛК Systeme Electric. Он позволяет управлять внешними устройствами, требующими регулируемого сигнала - например, частотными преобразователями, сервоприводами, клапанами, термостатами или датчиками давления. Подходит для промышленных применений: конвейеров, насосных станций, систем вентиляции и технологических линий.

Технические характеристики

• Количество выходов: 8
• Тип выходов: напряжение и ток (выбор типа на каждый канал)
• Подключение: пружинный зажим (без инструментов, быстрая замена проводов)
• Тип изделия: аналоговый модуль расширения
• Совместим с: ПЛК серии OEM Systeme Electric

Совместимость и монтаж

Модуль sm3aq8 устанавливается в шасси ПЛК Systeme Electric серии OEM. Для работы требуется наличие свободного слота в контроллере и правильная адресация через программное обеспечение. Присоединение проводов осуществляется через пружинные зажимы - достаточно вставить провод до упора и нажать рычаг фиксации. Нет необходимости использовать отвертки или клеммы. Кабель рекомендуется зачищать на 9–10 мм, сечением до 1,5 мм2. Убедитесь, что тип сигнала (4–20 мА / 0–10 В) выбран правильно для каждого канала в настройках ПЛК.

Безопасность и стандарты

Модуль соответствует требованиям безопасности EN 61131-2 для промышленных ПЛК. Работает в условиях, допустимых для промышленной автоматизации: температура от 0C до +55C, относительная влажность до 95% без конденсации. Защита IP20 - не предназначено для установки во влажных или запылённых средах без корпуса.

Преимущества

• Гибкость: каждый из 8 выходов можно настроить на ток (4–20 мА) или напряжение (0–10 В) независимо
• Удобство монтажа: пружинные зажимы исключают необходимость в инструментах и снижают риск плохого контакта
• Стандартная совместимость: полностью интегрируется с ПЛК Systeme Electric без дополнительных драйверов
• Экономия места: компактный форм-фактор занимает один слот в шасси, не требует внешнего питания

Ограничения применения

• Не работает автономно - требует подключения к ПЛК серии OEM Systeme Electric
• Не поддерживает высокочастотные импульсы - только медленно меняющиеся аналоговые сигналы
• Изоляция между каналами не предусмотрена - не следует подключать устройства с разными потенциалами земли
• Работает только в пределах указанных температур; при низких температурах ниже 0C возможны проблемы с контактами

Примеры использования

• Управление скоростью двигателя через частотный преобразователь (сигнал 0–10 В)
• Регулирование положения гидравлического клапана по току 4–20 мА
• Контроль уровня жидкости в баке через аналоговый датчик с передачей значения в ПЛК
• Настройка температуры в печи с помощью PID-регулятора, использующего выход модуля

Практические советы

• Перед первым запуском проверьте, что все каналы настроены на нужный тип сигнала (ток/напряжение) в прошивке ПЛК
• Используйте экранированные кабели для длинных линий связи - особенно при работе с токовым сигналом 4–20 мА
• Заземлите экран кабеля только с одной стороны (обычно на стороне ПЛК), чтобы избежать циркуляции помех
• При использовании нескольких модулей sm3aq8 следите за уникальностью адресов в конфигурации ПЛК
• Не перегружайте выходы - максимальный ток на канал не указан, но не превышайте 500 мА на выход для безопасной работы
