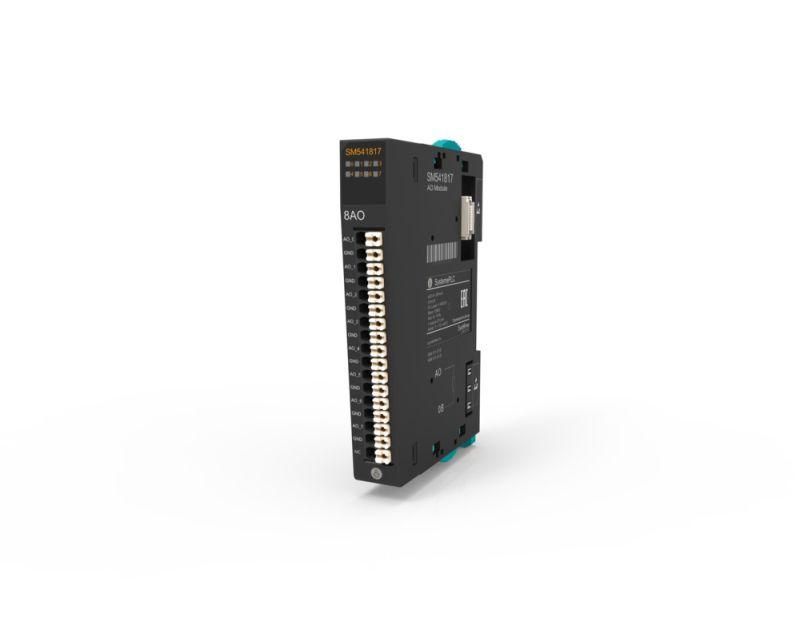

Аналоговый модуль вывода, 8 выходов 4-20мА 12bit | SM541817 Systeme Electric APC

Модуль вывода аналоговый 8 выходов 4-20 мА 12 бит от Systeme Electric (арт. sm541817) предназначен для точной передачи аналоговых сигналов управления на исполнительные устройства - например, регулирующие клапаны, частотные преобразователи или позиционеры. Модуль обеспечивает высокую разрешающую способность за счёт 12-битного ЦАП и работает в режиме токовой петли, что делает его устойчивым к помехам.

Назначение и область применения

Модуль вывода аналоговый 8 выходов 4-20 мА 12 бит используется в системах автоматизации для генерации аналоговых токовых сигналов 4–20 мА. Каждый из 8 каналов может управлять одним устройством, требующим точного контроля уровня - например, насосом, воздушным заслонкой или нагревательным элементом. Подходит для промышленных контроллеров, ПЛК и SCADA-систем, где важна надёжная связь на расстоянии.

Технические характеристики

• Количество каналов: 8
• Выходной сигнал: 4–20 мА (токовая петля)
• Разрешение: 12 бит (4096 уровней дискретизации)
• Режим работы: токовый (current loop)
• Изготовитель: Systeme Electric
• Артикул: sm541817

12-битное разрешение означает, что каждый канал может выдавать до 4096 различных значений тока между 4 и 20 мА - это позволяет точно задавать положение, скорость или температуру без скачков. Нулевой уровень сигнала - 4 мА, а не 0, чтобы отличить обрыв цепи от нулевого значения.

Совместимость и монтаж

Модуль вывода аналоговый 8 выходов 4-20 мА 12 бит совместим с большинством промышленных ПЛК, имеющими интерфейсы типа Profibus, Modbus RTU или Ethernet/IP через шины связи. Для подключения требуется внешний источник питания 24 В постоянного тока. Выходы подключаются к нагрузкам с соблюдением полярности: "+" к положительному проводу петли, "-" - к минусу. Учитывайте максимальную нагрузку каждого канала - она должна соответствовать допустимой импедансной характеристике подключаемого оборудования (обычно до 600 Ом).

Безопасность и стандарты

Производитель Systeme Electric проектировал модуль sm541817 в соответствии с требованиями EN 61131-2 для промышленных автоматизированных систем. Электромагнитная совместимость соответствует нормам IEC 61000-6-2. Защита от перегрузки и короткого замыкания реализована на каждом канале.

Преимущества

• Высокая точность благодаря 12-битному ЦАП - минимальная погрешность при управлении чувствительными механизмами
• Устойчивость к электромагнитным помехам - токовая петля 4–20 мА менее восприимчива к шумам, чем напряжение
• Автоматическая диагностика обрыва цепи - снижение ниже 3,5 мА сигнализирует о проблеме
• Компактный форм-фактор - легко интегрируется в панель управления

Ограничения применения

• Не поддерживает выходные сигналы напряжения - только ток 4–20 мА
• Требует внешнего источника питания 24 В DC; автономная работа невозможна
• Максимальная нагрузка на канал - до 600 Ом; при превышении возможна потеря точности
• Не предназначена для взрывоопасных сред - отсутствует сертификат ATEX/IECEx

Примеры использования

• Управление расходом жидкости через регулирующий клапан на химическом производстве
• Контроль скорости вращения двигателя через частотный преобразователь
• Настройка температуры в термостатических системах с помощью электронных позиционеров
• Передача команд на пневматические приводы в пищевой промышленности

Практические советы

• При монтаже используй экранированные кабели и заземляйте экран только с одной стороны - это снизит влияние помех
• Проверьте сопротивление нагрузки перед подключением: если оно выше 600 Ом, модуль sm541817 не сможет обеспечить полный диапазон 4–20 мА
• Для тестирования можно временно подключить мультиметр последовательно в цепь - он покажет реальное значение тока
• Если один из каналов не отвечает - проверьте целостность соединений и наличие питания; часто причина в обрыве возвратного провода
• При использовании нескольких модулей Systeme Electric рекомендуется выстраивать адресацию по единому протоколу, чтобы избежать коллизий в сети
