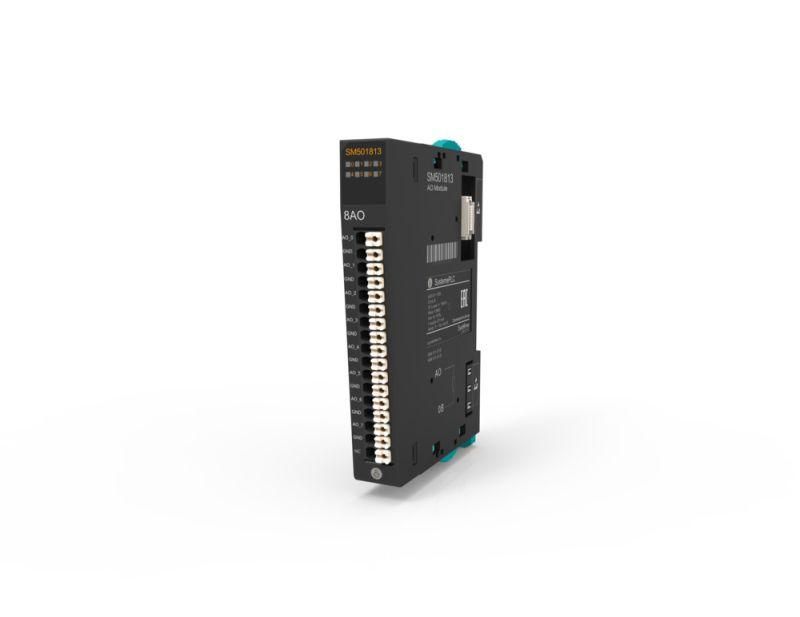

Аналоговый модуль вывода, 8 выходов 0-10В 12bit | SM501813 Systeme Electric APC

Модуль вывода аналоговый 8 выходов 0-10В 12 бит от Systeme Electric (артикул sm501813) предназначен для точной передачи аналоговых сигналов управления от контроллеров к исполнительным устройствам - например, частотным преобразователям, клапанам или светодиодным драйверам.

Назначение и область применения

Этот модуль преобразует цифровые команды от PLC или другого управляющего устройства в аналоговые сигналы в диапазоне 0–10 В. Каждый из 8 каналов работает независимо, что позволяет одновременно управлять несколькими устройствами с высокой точностью. Подходит для систем автоматизации на заводах, в HVAC, пищевой промышленности и других областях, где требуется плавная регулировка.

Технические характеристики

• Количество каналов: 8
• Выходной сигнал: 0–10 В постоянного тока
• Разрешение: 12 бит (4096 уровней дискретизации)
• Режим работы: режим напряжения (нагрузка до 5 мА на канал)
• Интерфейс связи: совместим с шинами Profinet, Modbus TCP, EtherNet/IP (зависит от платформы контроллера)
• Питание: 24 В постоянного тока (стандартный уровень для промышленной автоматики)

Совместимость и монтаж

Модуль sm501813 устанавливается в стойку стандарта DIN 35 мм. Для подключения используется фиксируемый разъём, совместимый с кабелями сечением до 0,5 мм2. Напряжение на выходах формируется внутренним ЦАП - внешние источники питания не требуются. Убедитесь, что нагрузка каждого канала не превышает 5 мА; при больших токах потребуется согласующий буферный усилитель. Модуль не имеет гальванической развязки между каналами - при работе с чувствительными устройствами проверьте потенциал земли.

Безопасность и стандарты

Соответствует требованиям EN 61131-2 для промышленных контроллеров. Защита от перегрузки и короткого замыкания реализована на уровне каждого канала. Сертифицирован для работы в условиях EMI/EMC, соответствует нормам IEC 61000-6-2 и IEC 61000-6-4.

Преимущества

• Высокая точность за счёт 12-битного разрешения - минимальный шаг изменения сигнала составляет около 2,4 мВ
• Устойчивая работа при колебаниях температуры окружающей среды (-20…+60 C)
• Низкий уровень собственных помех благодаря экранированию и фильтрации внутри модуля
• Лаконичная компоновка: 8 каналов в одном слоте, экономия места в распределительном щите

Ограничения применения

• Не подходит для управления мощными нагрузками (например, двигателями или нагревателями) - максимальный ток канала ограничен 5 мА
• Отсутствие гальваноразвязки между выходами - возможны проблемы с землёй при соединении с оборудованием на разных потенциалах
• Требует стабильного источника питания 24 В DC; скачки напряжения могут вызвать сбои в выдаче сигналов
• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Управление скоростью вращения насоса через частотный преобразователь с входом 0–10 В
• Регулировка яркости LED-освещения в торговых центрах
• Контроль положения сервопривода или пневматического клапана
• Поддержание заданного давления в трубопроводе через управление электромагнитным клапаном

Практические советы

• Перед установкой проверьте, что ваш контроллер поддерживает протокол, с которым совместим sm501813 - чаще всего это Modbus TCP или Profinet
• Используйте экранную оплетку в кабеле от модуля к устройству, особенно при длинных трассах (>10 м)
• При подключении нескольких модулей смежного типа учитывайте суммарную нагрузку на источник 24 В - каждый модуль потребляет ~150 мА
• Для диагностики используйте мультиметр: при значении 5 В на выходе должен получаться сигнал 2048 (50%) в программе контроллера
• Запрещено использовать этот модуль для создания импульсных сигналов - он рассчитан исключительно на постоянное напряжение
