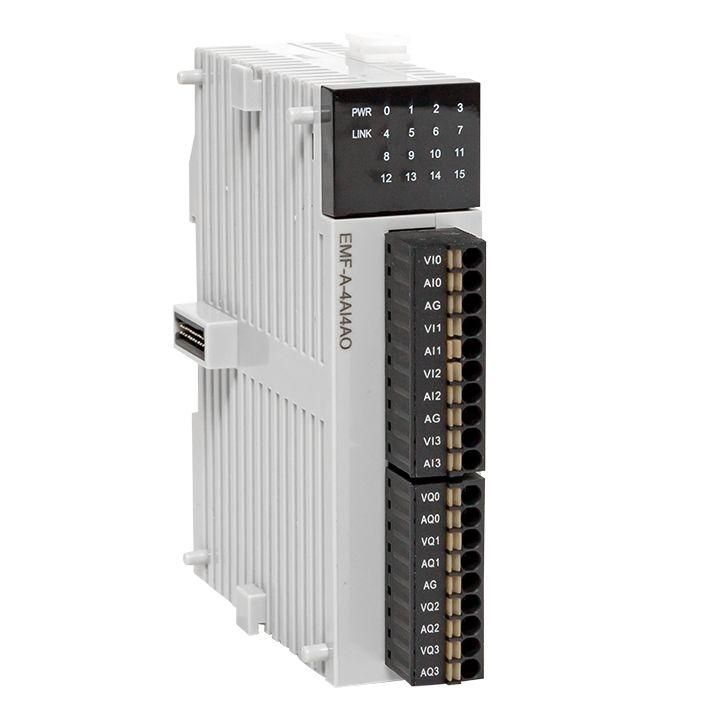

Модуль аналогового в/в EMF 4/4 PRO-Logic (без поверки) PROxima EKF EMF-A-4AI4AO

Модуль аналогового ввода/вывода EMF 4/4 PRO-Logic PROxima EKF обеспечивает точную передачу сигналов между датчиками, исполнительными устройствами и системой управления. Этот модуль применяется в автоматизированных системах, где требуется одновременная работа с четырьмя аналоговыми входами и четырьмя выходами — например, на производствах, в теплотехнике или на объектах водоснабжения.

Назначение и область применения

EMF 4/4 PRO-Logic PROxima EKF предназначен для сбора и выдачи аналоговых сигналов в системах автоматизации. Он преобразует физические величины — температуру, давление, уровень жидкости, положение заслонки — в цифровые данные для контроллера и, наоборот, отправляет управляющие команды в виде аналоговых сигналов к регуляторам, насосам, клапанам и другим исполнительным механизмам.

Подходит для использования в промышленных системах: конвейерах, кlimатических установках, системах водоснабжения, технологическом оборудовании, где требуются плавная регулировка и высокая точность измерений.

Технические характеристики

• Количество аналоговых входов: 4 — поддерживают как токовые (4–20 мА), так и напряжённостные (0–10 В) сигналы;
• Количество аналоговых выходов: 4 — генерируют ток (4–20 мА) или напряжение (0–10 В);
• Входы и выходы конфигурируемые — каждый канал можно настроить под нужный тип сигнала через ПО;
• Тип подключения: клеммные колодки — надёжное механическое соединение без необходимости специальных разъёмов;
• Работает в составе системы PRO-Logic PROxima EKF — совместим с контроллерами этой серии.

Совместимость и монтаж

EMF 4/4 PRO-Logic PROxima EKF устанавливается на DIN-рейку и подключается к основному контроллеру PROxima EKF через шину связи. Для работы необходима совместимая платформа PRO-Logic — модуль не работает автономно.

При монтаже:

• Используйте экранированные кабели для аналоговых цепей — особенно при длинных трассах;
• Заземлите экран кабеля только с одной стороны — чтобы избежать контуров заземления;
• Не перепутайте полярность при подключении токовых сигналов — 4–20 мА имеет направление;
• Настройка каждого канала выполняется через конфигуратор PROxima — не требует перемычек или DIP-переключателей.

Безопасность и стандарты

Произведено в соответствии с требованиями EN 61131-2 для промышленных PLC-устройств. Защита от перегрузок и помех реализована на уровне схемы. Нет указаний на сертификаты IP, взрывозащиты или класса защиты от поражения током — применение допускается только в закрытых щитовых помещениях.

Преимущества

• Гибкая настройка: один и тот же канал может работать как вход или выход, как токовый или напряжённостный — снижает запас комплектующих;
• Высокая точность преобразования — подходит для чувствительных процессов, таких как дозирование или терморегулирование;
• Цифровая диагностика — система определяет обрыв, замыкание или выход за пределы диапазона и сообщает об этом в интерфейсе;
• Стандартный форм-фактор — легко интегрируется в существующие системы PROxima EKF без доработки шкафа.

Ограничения применения

• Не предназначен для работы вне помещений — отсутствует защита от пыли и влаги;
• Требует наличия контроллера PROxima EKF — несовместим с другими брендами или старыми версиями;
• Не поддерживает импульсные или частотные сигналы — только постоянные аналоговые значения;
• Максимальная нагрузка на выход — ограниченная мощностью выходного каскада; не используется для прямого управления двигателями или большими нагревателями.

Примеры использования

• Регулирование скорости вентилятора по показаниям датчика температуры — вход 4–20 мА, выход 0–10 В;
• Контроль уровня воды в баке с передачей сигнала на насосную станцию — два входа (датчики), два выхода (клапаны);
• Автоматизация системы подачи химикатов — четыре входа от расходомеров, четыре выхода на дозирующие насосы;
• Система контроля давления в трубопроводе — сигнал с датчика поступает на контроллер, который управляет клапаном сброса.

Практические советы

• Перед первым запуском проверьте настройки каналов в ПО — по умолчанию они могут быть не активированы или установлены на неверный диапазон;
• Для долгой службы используйте качественные кабели с медными жилами — алюминий увеличивает погрешность;
• Если сигнал нестабильный — проверьте наличие помех рядом с силовыми кабелями; отделите аналоговые линии минимум на 15 см;
• При использовании нескольких модулей EMF 4/4 PRO-Logic PROxima EKF — распределите их равномерно по рейкам, чтобы не перегревать одну секцию;
• Обязательно сохраняйте прошивку и конфигурацию — восстановление после сбоя возможно только через резервную копию.
