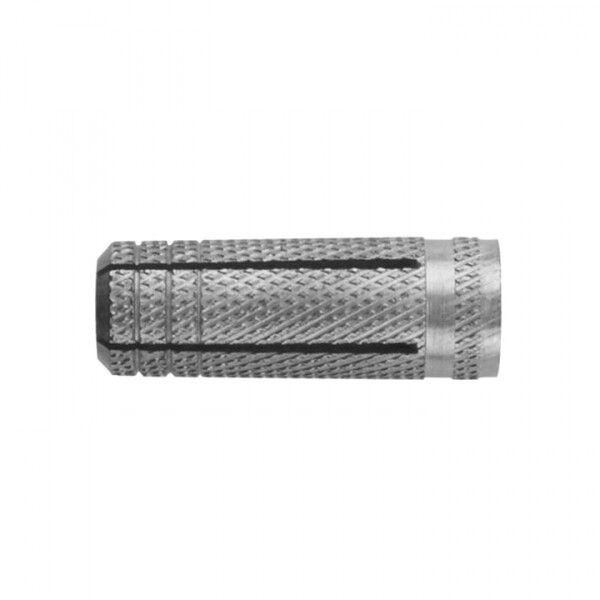

Анкер забивной MF-Line PROxima М10, 42 мм EKF aszm10

Анкер стальной забивной М10 от EKF (арт. aszm10) - надёжный крепёж для фиксации кабельных трасс, оборудования и других конструкций на бетонных основаниях. Применяется там, где требуется прочное и долговечное соединение без предварительного сверления резьбы.

Назначение и область применения

Анкер стальной забивной М10 предназначен для крепления тяжёлых объектов к бетонным поверхностям. Подходит для установки кабеленесущих систем, лотков, опор, трубопроводов и другого оборудования, требующего жёсткой фиксации. Часто используется в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ.

Технические характеристики

• Метрический размер резьбы: M10 - совместим с гайками, шпильками и болтами стандарта M10
• Диаметр высверливаемого отверстия: 12 мм - необходимо использовать перфоратор с насадкой именно этого размера
• Минимальная глубина отверстия: 43 мм - отверстие должно быть не менее этой глубины для обеспечения расклинивающего действия
• Выдергивающая нагрузка: 1080 кН - максимальная сила, при которой анкер вырывается из бетона
• Допустимая нагрузка зоны растяжения: 4,8 кН - безопасная рабочая нагрузка при растягивающем усилии
• Материал: сталь - высокопрочная углеродистая сталь с гальваническим покрытием
• Покрытие: гальваническое - защищает от коррозии, повышает долговечность в условиях повышенной влажности
• Исполнение: ударный - монтируется путём удара молотком, не требует закручивания
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Анкер стальной забивной М10 совместим с болтами и шпильками M10. Для монтажа:

• Сверлите отверстие диаметром 12 мм и глубиной не менее 43 мм
• Очистите отверстие от пыли и debris (лучше продуть воздухом)
• Вставьте анкер до упора
• Нанесите один мощный удар молотком - расширительная часть расклинивается внутри отверстия
• Завинчивайте крепёж (болт/шпильку) после установки анкера

Не используйте для пористого бетона, пеноблоков или кирпича - анкер работает только в плотном бетоне.

Безопасность и стандарты

Анкер соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленном крепеже. Гальваническое покрытие соответствует нормам GOST 9.305. Установка должна проводиться в соответствии с правилами безопасности при работе с перфоратором и ударными инструментами.

Преимущества

• Высокая несущая способность - выдерживает значительные статические и динамические нагрузки
• Простота монтажа - не нужна резьба в бетоне, достаточно удара молотком
• Защита от коррозии - гальваническое покрытие увеличивает срок службы в агрессивных средах
• Совместимость с продукцией EKF MF-Line - легко интегрируется в системы кабельных трасс

Ограничения применения

• Не применяется в кирпиче, газобетоне, пенобетоне и других пористых материалах - не обеспечивается необходимый контакт с плотной массой
• Не рекомендуется для циклических динамических нагрузок (вибрация, частые удары) - возможна усталость металла
• Требуется точное соблюдение глубины и диаметра отверстия - отклонение снижает несущую способность
• Не подходит для монтажа в замёрзший или влажный бетон - риск снижения адгезии

Примеры использования

• Фиксация металлических кабельных лотков EKF к потолку или стене
• Крепление стоек для кабельных каналов в производственных цехах
• Установка опор для силовых кабелей в подземных переходах
• Монтаж корпусов автоматики, щитов управления на бетонных плитах

Практические советы

• Перед монтажом проверяйте, что отверстие не имеет внутренних пустот - используйте визуальный осмотр или зонд
• При использовании в местах с высокой влажностью дополнительно смазывайте резьбу болта антикоррозийной смазкой
• Не затягивайте болт слишком сильно - это может вызвать деформацию расклинивающей части анкера
• Для быстрого монтажа нескольких точек используйте комплекты EKF MF-Line - они подобраны по кратности упаковок и совместимы между собой
• Храните анкеры в сухом месте - даже с гальваническим покрытием длительный контакт с водой снижает срок службы
