Анкерная пластина для стяжки кабельных каналов OKA-G/W (сталь) (EA3 6) | 7425140 OBO Bettermann

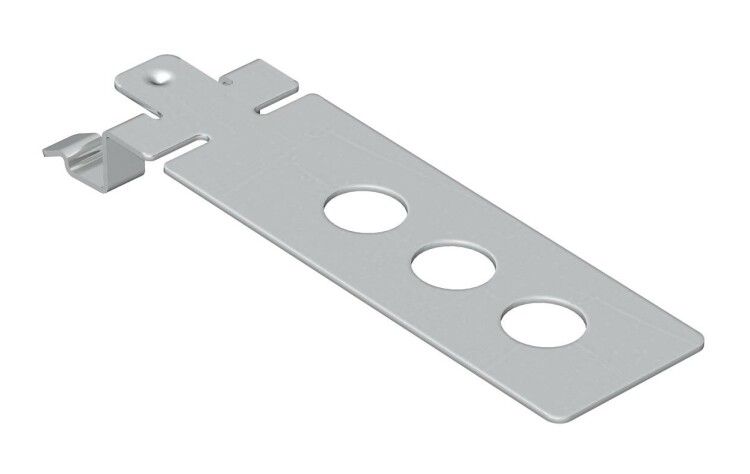

Анкерная пластина для стяжки кабельных каналов OKA-G/W сталь (артикулы 7425140, EA3 6) от OBO BETTERMANN предназначена для жесткого крепления открытых кабельных каналов к полу через боковой алюминиевый профиль. Это элемент комплектной системы, обеспечивающий устойчивость и герметичность сборки.

Назначение и область применения

Анкерная пластина используется исключительно для монтажа кабельных каналов серии OKA-G/W. Она соединяет корпус канала с основанием - бетонным полом, плитой перекрытия или другим твердым основанием - через предварительно установленный боковой алюминиевый профиль. Применяется там, где требуется прочная, долговечная фиксация без сверления в самой крышке канала. Подходит для промышленных помещений, цехов, распределительных щитовых, офисных зданий с высокими требованиями к организации кабельных трасс.

Технические характеристики

• Материал: нержавеющая сталь - устойчива к коррозии, не требует дополнительной защиты
• Толщина: 0,7 мм - достаточна для жесткости, но сохраняет гибкость при изгибе
• Ширина: 25 мм - соответствует стандартному шагу крепления профиля OKA-G/W
• Длина: 89 мм - оптимальна для захвата всей ширины профиля и равномерного распределения нагрузки
• Тип: EA3 6 - совместима только с каналами OKA-G/W, не заменяется другими типами анкеров

Совместимость и монтаж

Анкерная пластина OKA-G/W сталь работает только с кабельными каналами этой же серии. Устанавливается после монтажа бокового алюминиевого профиля, который уже закреплен на стене или полу. Пластину вставляют в паз профиля и фиксируют болтом M6 через отверстие в нижней части. Болт затягивается до упора - это обеспечивает плотное прилегание канала к поверхности. Не используйте другие крепежи - они не гарантируют герметичность и механическую целостность системы.

Преимущества

• Изготовлена из нержавеющей стали - не ржавеет даже во влажных средах
• Не требует сверления в корпусе канала - снижает риск повреждения изоляции проводов внутри
• Удобна для быстрого монтажа - вставка и фиксация одним болтом
• Сохраняет эстетичный вид - все крепежи скрыты внутри профиля
• Поддерживает серийную совместимость - одинаковые детали для всех секций OKA-G/W

Ограничения применения

• Не применяется с другими сериями кабельных каналов - например, OKA-S, OKA-F или аналогами других брендов
• Не предназначен для вертикального крепления на потолках - только для горизонтальных поверхностей
• Не выдерживает ударные или динамические нагрузки - не рекомендовано для мест с частыми вибрациями (например, рядом с насосами или компрессорами)
• Не заменяет основные крепления канала - дополняет их, но не является единственным способом фиксации

Примеры использования

• Фиксация кабельных каналов в цехах на бетонных полах с повышенной влажностью
• Прокладка силовых и слаботочных трасс в серверных помещениях
• Обустройство кабельных путей в медицинских учреждениях, где важна чистота и долговечность
• Монтаж в торговых центрах - когда необходимо спрятать провода под полом, сохранив доступ к каналу

Практические советы

• Перед монтажом проверьте, что боковой профиль правильно установлен - он должен быть параллелен полу и без перекосов
• Затягивайте болт M6 рукой до легкого усилия - переусиливать нельзя, чтобы не деформировать пластину толщиной 0,7 мм
• Если канал длиннее 3 метров - используйте минимум три анкерные пластины: по одному с каждого края и один посередине
• Не используйте анкер без заводской заглушки - она предотвращает попадание пыли и влаги внутрь профиля
• Резервируйте запасные пластины - при демонтаже легко повредить тонкий металл, особенно при многократном использовании
