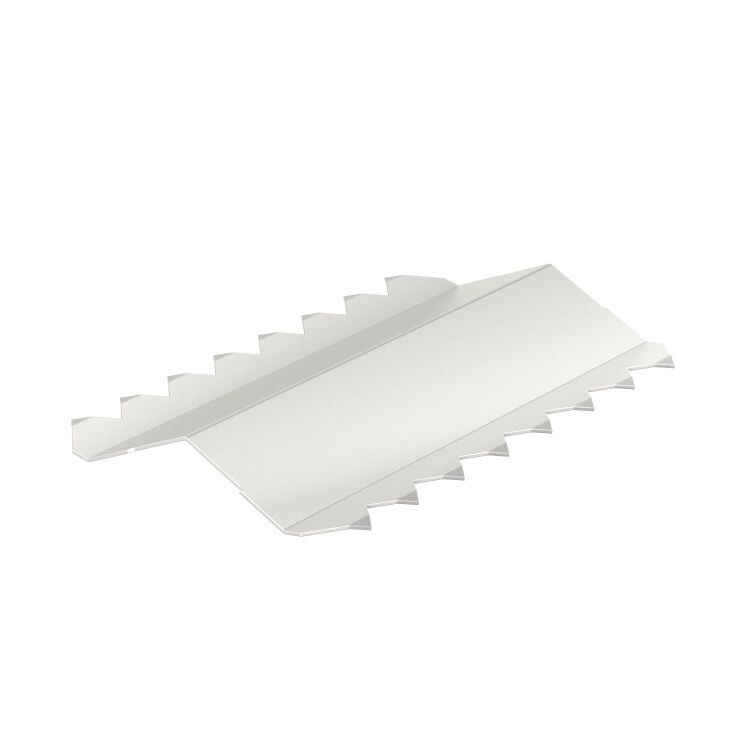

Соединитель стыковой LKM60060 (монтаж в основание канала уравнивание потенциалов) нержавеющая сталь - 6247466 OBO Bettermann

Соединитель стыковой кабель-канала LKM 60 мм (сталь, нержавеющая сталь, для уравнивания потенциалов) от OBO BETTERMANN обеспечивает надёжный электрический контакт между секциями кабель-канала, гарантируя безопасное уравнивание потенциалов в системах прокладки кабелей. Артикул 6247466 предназначен для установки внутри каналов из нержавеющей стали.

Назначение и область применения

Соединитель стыковой кабель-канала LKM 60 мм используется для создания непрерывной электрической цепи между соседними участками кабель-канала. Это необходимо для уравнивания потенциалов - предотвращения опасных напряжений между металлическими элементами системы при возникновении аварийных токов или помех. Применяется в промышленных объектах, где требуется повышенная электробезопасность: на заводах, в энергоустановках, лабораториях, серверных помещениях и других местах с высокой плотностью силового оборудования.

Технические характеристики

• Тип: Соединитель стыковой внутреннего исполнения
• Размер канала: 60 мм (соответствует ширине кабель-канала LKM 60)
• Материал: Нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред
• Покрытие: Серая окраска - защищает поверхность от механических повреждений и снижает блики
• Функция: Уравнивание потенциалов - обеспечивает постоянную электрическую связь между секциями канала
• Модель: LKM SV60

Совместимость и монтаж

Соединитель совместим исключительно с кабель-каналами LKM 60 мм от OBO BETTERMANN. Устанавливается внутри профиля - не требует внешних креплений. Для монтажа достаточно вставить соединитель в стык двух секций канала до щелчка; он автоматически фиксируется за счёт упругих контактов. Электрическая связь образуется через металл корпуса - дополнительное заземление не требуется, если сам кабель-канал подключен к системе уравнивания потенциалов.

Безопасность и стандарты

Соединитель соответствует требованиям безопасности для систем уравнивания потенциалов согласно ГОСТ Р 50571 и МЭК 60364. Его использование обеспечивает соответствие нормам электромагнитной совместимости и защиты от поражения электрическим током в условиях замкнутых металлических конструкций.

Преимущества

• Устраняет риск возникновения разницы потенциалов между частями кабель-канала
• Не требует сварки или дополнительных проводников - экономит время при сборке
• Нержавеющая сталь обеспечивает долговечность даже во влажных или химически активных средах
• Автоматическая фиксация снижает вероятность человеческой ошибки при монтаже

Ограничения применения

• Подходит только для кабель-каналов LKM 60 мм - несовместим с другими сериями или размерами
• Не предназначен для наружной установки - работает только внутри канала
• Не обеспечивает гидроизоляцию - не применяется в условиях постоянного воздействия воды
• Не заменяет основное заземление системы - является лишь частью контура уравнивания потенциалов

Примеры использования

• Промышленные конвейеры с металлическими направляющими и кабельными трассами
• Производственные цеха с частыми мойками - благодаря материалу из нержавеющей стали
• Аварийные освещение и сигнализация в подземных сооружениях
• Системы управления технологическими процессами на АЭС и ХПЗ

Практические советы

• Перед установкой проверьте, что торцы кабель-каналов чистые и не деформированы - иначе контакт будет нарушен
• Не используйте этот соединитель вместо заземляющего провода - он дополняет, но не заменяет главную систему заземления
• При длинных трассах рекомендуется устанавливать соединители через каждые 1–2 метра, особенно если есть перемещаемые части
• Для контроля качества связи после монтажа используйте тестер сопротивления - показатель должен быть менее 0,1 Ом
• Артикул 6247466 - единственный вариант для LKM 60 мм с функцией уравнивания потенциалов в этой серии от OBO BETTERMANN
