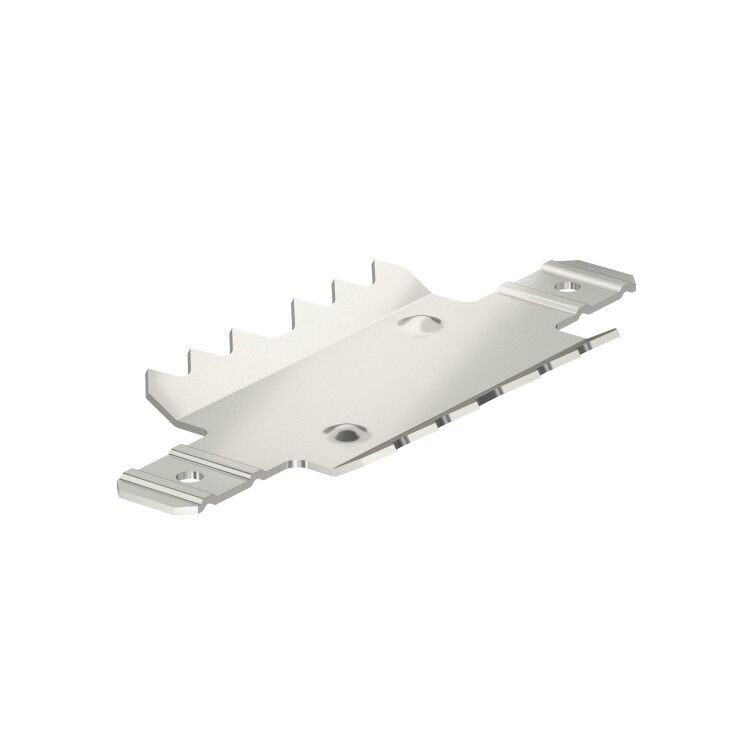

Соединитель стыковой кабельного канала LKM 20 мм сталь - 6247431 OBO Bettermann SV20

Соединитель стыковой кабель-канала LKM 20 мм сталь нержавеющая (артикул LKM SV20) обеспечивает надёжное механическое и электрическое соединение между секциями кабельного канала из нержавеющей стали, сохраняя целостность системы заземления. Применяется в промышленных объектах, где важна коррозионная стойкость и безопасность.

Назначение и область применения

Этот соединитель предназначен для стыковки двух участков кабельного канала LKM 20 мм из нержавеющей стали. Он не просто фиксирует элементы друг к другу — он также создаёт непрерывный электрический контакт между нижними стенками каналов, что необходимо для выравнивания потенциалов. Подходит для установки в агрессивных средах: химических цехах, пищевых производствах, на морских терминалах, в условиях повышенной влажности или частых мойках.

Технические характеристики

• Тип изделия: стыковой соединитель
• Материал: нержавеющая сталь — устойчив к коррозии, не требует дополнительной защиты
• Исполнение: внутреннее — монтируется внутри профиля канала, не выступает за его габариты
• Покрытие: окраска серого цвета — служит для маркировки и защиты от механических повреждений, не влияет на проводимость
• Выравнивание потенциалов: да — обеспечивает низкое переходное сопротивление между секциями канала
• Совместим с кабельным каналом LKM 20 мм
• Артикул: LKM SV20

Совместимость и монтаж

Соединитель LKM SV20 совместим только с кабельными каналами LKM 20 мм того же производителя. Устанавливается внутрь стыка между двумя секциями канала — не требует сверления или дополнительных креплений. После сборки система остаётся герметичной и не нарушает линейную плоскость. Для правильного монтажа важно, чтобы торцы каналов были ровно срезаны и плотно прилегали друг к другу.

Безопасность и стандарты

Обеспечивает функциональное заземление в соответствии с требованиями к системам уравнивания потенциалов. Соответствует принципам безопасности IEC 61537 и DIN VDE 0100-540 для промышленных электроустановок. Материал нержавеющей стали соответствует нормам для контакта с пищевыми продуктами и химическими веществами.

Преимущества

• Не требует внешних крепёжных элементов — компактная конструкция
• Устойчив к коррозии благодаря материалу — долгий срок службы даже в агрессивной среде
• Гарантированное электрическое соединение — исключает риск возникновения напряжения на корпусах оборудования
• Серый цвет покрытия позволяет легко отличить этот тип соединителя от других в сложных системах

Ограничения применения

Не применяется с кабельными каналами других размеров (например, 40 мм или 80 мм). Не предназначен для наружного монтажа — используется только внутри стыка. Не заменяет заземляющие шины или специальные заземляющие устройства — работает как часть системы, но не является самостоятельным средством защиты. Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или температурой выше +150 °C.

Примеры использования

• Соединение секций кабельного канала в цехе по переработке пищевых продуктов
• Замена повреждённого участка трассы на химическом заводе
• Монтаж распределительных линий в бункерах, где требуется частая мойка водой под давлением
• Устройство транзитных маршрутов для силовых кабелей на судах и портовых сооружениях

Практические советы

• Перед установкой проверьте, что внутренние поверхности канала и соединителя LKM SV20 свободны от грязи, масла или остатков краски — это снижает качество электрического контакта
• При необходимости удлинения трассы используйте только оригинальные соединители OBO BETTERMANN — несовместимые детали нарушают целостность заземления
• При использовании нескольких соединителей в одной трассе убедитесь, что все они установлены одинаково — это гарантирует равномерное распределение потенциалов
• Для контроля качества соединения можно выполнить измерение переходного сопротивления — допустимо до 0,1 Ом
