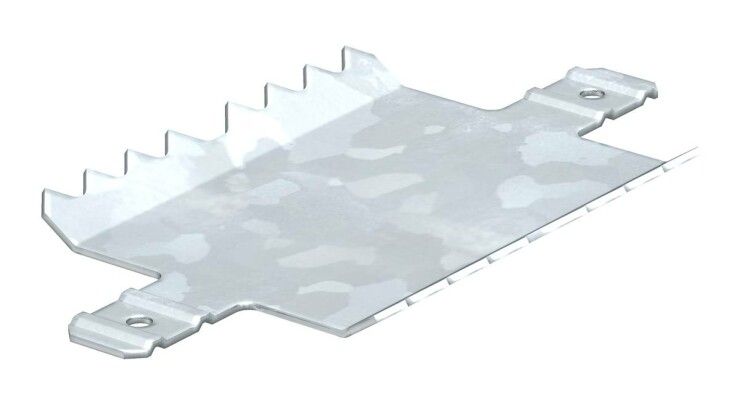

Соединитель стыковой кабельного канала LKM 30 мм (для уравнивания потенциалов) нержавеющая сталь - SV30 OBO Bettermann 6247434

Соединитель стыковой кабельного канала LKM 30 мм сталь для уравнивания потенциалов - это элемент системы заземления, обеспечивающий надёжный электрический контакт между секциями кабельного канала. Продукт от OBO BETTERMANN с артикулом LKM SV30 применяется там, где важно предотвратить возникновение разницы потенциалов на металлических корпусах каналов.

Назначение и область применения

Соединитель стыковой кабельного канала LKM 30 мм сталь для уравнивания потенциалов предназначен для создания непрерывной электрической цепи между соседними участками кабельного канала. Он обеспечивает уравнивание потенциалов между нижними частями короба, что необходимо для безопасности персонала и защиты оборудования от паразитных токов. Применяется в системах кабельной инфраструктуры на промышленных объектах, в цехах, распределительных пунктах и других местах, где используются стальные кабельные каналы LKM 30 мм.

Технические характеристики

• Тип изделия: Соединитель стыковой
• Материал: Сталь
• Исполнение: Внутреннее - монтируется внутри профиля канала
• Покрытие: Окрашенное - серый цвет, защищает от коррозии
• Размер совмещаемого канала: 30 мм (по высоте профиля)
• Обозначение производителя: LKM SV30

Совместимость и монтаж

Соединитель LKM SV30 совместим исключительно с кабельными каналами LKM 30 мм от OBO BETTERMANN. Устанавливается внутрь стыка двух секций канала - фиксируется механически при сборке. Для работы требуется только правильная установка: соединитель должен плотно контактировать с обоими торцами каналов. Нет необходимости в сварке или дополнительном креплении. Монтаж выполняется одновременно с укладкой кабелей - как часть сборки короба.

Безопасность и стандарты

Соединитель стыковой LKM SV30 соответствует требованиям к системам уравнивания потенциалов согласно ГОСТ Р 50571 и IEC 60364. Его применение гарантирует снижение риска поражения электрическим током при случайном прикосновении к металлическому корпусу канала. Электрическая проводимость обеспечивается за счёт сплошного металлического контакта - без изоляционных прослоек.

Преимущества

• Устраняет риск возникновения напряжений между секциями канала
• Не требует дополнительных инструментов или работ при монтаже
• Серое покрытие не выделяется визуально, сохраняет эстетику системы
• Стальная конструкция обеспечивает долговечность даже в агрессивных средах
• Автоматически активируется при сборке канала - не забывается при монтаже

Ограничения применения

• Подходит только для кабельных каналов LKM 30 мм - несовместим с другими размерами или моделями
• Не предназначена для внешней установки - работает только внутри профиля
• Не заменяет основное заземление - используется как дополнение к главному контуру
• Не рекомендован для использования в условиях постоянного воздействия открытых химических веществ - окраска не является антикоррозийным покрытием класса IP68

Примеры использования

• Промышленные конвейеры с металлическими кабельными трассами
• Электроустановки в цехах с повышенной влажностью
• Системы автоматизации на заводах, где кабели проложены в стальных коробах LKM
• Распределительные щитовые помещения с жестко закреплёнными кабельными путями

Практические советы

• Перед монтажом проверьте, чтобы торцы каналов были ровными - искривлённые края нарушают контакт
• Не используйте соединитель LKM SV30 в качестве самостоятельного заземляющего проводника - он лишь связывает части канала, а заземление подводится отдельно
• При длительной эксплуатации осматривайте места стыков - возможна потеря контакта при вибрациях
• Артикул LKM SV30 всегда указывайте при заказе запчастей - другие модели имеют другую геометрию
• Соединитель стыковой кабельного канала LKM 30 мм сталь для уравнивания потенциалов не требует обслуживания, но его наличие обязательно в проектах по электробезопасности
