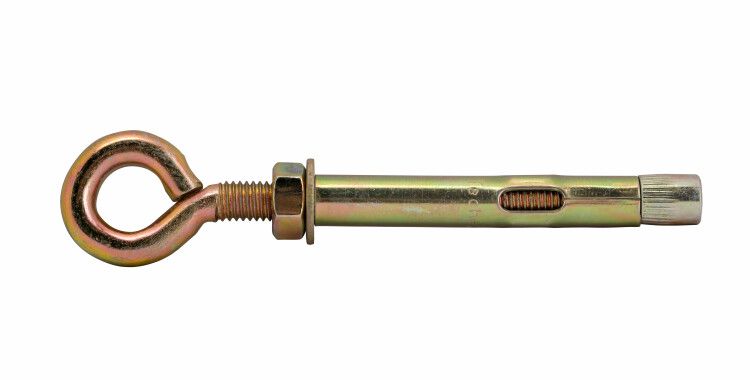

Анкерный болт с кольцом М10 12х70 (30 шт/уп) | PR08.3943 Промрукав Строитель

Анкерный болт с кольцом М10 12х70 от ПРОМРУКАВ - надёжный крепёж для фиксации тяжёлых конструкций и такелажных элементов в бетоне, кирпиче и натуральном камне. Артикул pr08.3943 обеспечивает прочное соединение за счёт механического расклинивания в просверленном отверстии.

Назначение и область применения

Анкерный болт с кольцом М10 12х70 предназначен для создания точек крепления, где требуется выдерживать значительную нагрузку на вырыв. Подходит для установки:

• ворот и шлагбаумов;
• кабельных трасс и проводов;
• растяжек, тросов и цепей;
• оборудования, требующего жесткой фиксации к несущим стенам из бетона или камня.

Используется там, где нужна устойчивая точка крепления с возможностью последующей регулировки через кольцо - например, для натяжения канатов или подвески грузов.

Технические характеристики

• Метрический размер резьбы: M10 - позволяет использовать гайки, шайбы и другие крепёжные элементы стандарта М10;
• Диаметр сверлимого отверстия: 12 мм - необходимо точно соблюдать при подготовке основания;
• Минимальная глубина отверстия: 75 мм - меньше этой величины использовать нельзя, иначе анкер не раскроется должным образом;
• Тип исполнения: вставной - работает за счёт расширения металлической втулки внутри отверстия;
• Материал втулки: сталь - обеспечивает высокую прочность, но требует защиты от коррозии в агрессивных средах;
• Выдергивающая нагрузка: 0 кН - производитель не указывает численное значение; применение допускается только при наличии расчетной нагрузки от проектировщика.

Совместимость и монтаж

Анкерный болт с кольцом М10 12х70 совместим с бетоном класса B15 и выше, плотным кирпичом и природным камнем. Для монтажа необходимы:

• Перфоратор с победитовым сверлом диаметром 12 мм;
• Глубина отверстия должна быть не менее 75 мм - лучше сделать на 5–10 мм больше для удаления пыли;
• Обязательно продуть отверстие перед установкой - остатки пыли снижают несущую способность;
• Закручивание болта осуществляется гаечным ключом до упора - расклинивающий механизм активируется автоматически при затяжке.

Не используйте этот анкер в пустотелых или слабых материалах - он не подойдёт для газобетона, пеноблоков или древесины.

Безопасность и стандарты

Производитель ПРОМРУКАВ рекомендует данный анкер для проектного использования - то есть его можно применять в инженерных решениях при наличии расчётов нагрузок. Конструкция соответствует требованиям к крепёжу для статических нагрузок, но не сертифицирована по ГОСТ 24379.1 или EN 14527. Нагрузочные данные не указаны - поэтому использование в ответственных конструкциях возможно только после проверки специалистом.

Преимущества

• Кольцевая форма головки позволяет легко закрепить трос, цепь или страховочный элемент без дополнительных деталей;
• Стальная втулка обеспечивает долговечность даже при постоянных вибрациях;
• Простая установка - не требует клея, химических составов или термической обработки;
• Подходит для работ в труднодоступных местах благодаря компактной форме.

Ограничения применения

• Не применяйте в трещиноватом, расслаивающемся или влажном бетоне - риск выпадения анкера;
• Не используется в качестве временного крепления - после установки демонтаж невозможен без повреждения основания;
• Не подходит для динамических или ударных нагрузок - например, для крепления оборудования с частыми вибрациями;
• Отсутствие заявленной выдергивающей нагрузки требует обязательного расчёта силового воздействия проектировщиком;
• Не рекомендуется для внешних установок без антикоррозийной защиты - сталь подвержена ржавчине при контакте с влагой.

Примеры использования

• Фиксация тросовой растяжки для укрепления забора из профилированного листа;
• Подвеска кабельной трассы в подвале здания из монолитного железобетона;
• Крепление грузового крюка для обслуживания технологического оборудования в цеху;
• Установка точки крепления для системы безопасности при работе на высоте (при условии расчёта нагрузки).

Практические советы

• Выбирайте анкерный болт с кольцом М10 12х70 только тогда, когда известна максимальная нагрузка - и она ниже предела прочности основания;
• При использовании в условиях повышенной влажности покройте резьбу и кольцо смазкой типа WD-40 или нанесите краску по металлу;
• Проверьте соответствие диаметра отверстия 12 мм - слишком маленькое отверстие не позволит втулке раскрыться, слишком большое - снизит удерживающую силу;
• Для точного определения места крепления используйте шаблон - особенно при массовой установке нескольких анкеров;
• Артикул pr08.3943 от ПРОМРУКАВ хорошо зарекомендовал себя в промышленных объектах, но всегда проверяйте качество поверхности основания перед монтажом.
