Кронштейн анкерный для магистрали CA 2000.01 (2000даН) ВК 20801381

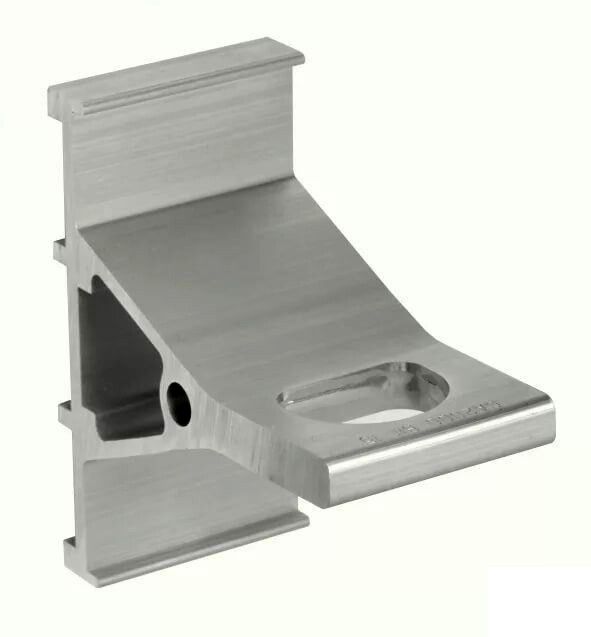

Анкерный кронштейн для магистрали CA 2000.01 (2000 даН) ВК предназначен для надежного крепления анкерного зажима на опорах линий электропередачи. Этот элемент конструкции обеспечивает механическую фиксацию провода СИП при высоких нагрузках и работает в экстремальных климатических условиях. Артикул 20801381 соответствует модели ВК, изготовленной из легированного алюминиевого сплава.

Назначение и область применения

Анкерный кронштейн для магистрали CA 2000.01 (2000 даН) ВК используется исключительно для установки анкерных зажимов на воздушных линиях электропередачи с применением самонесущего изолированного провода (СИП). Он служит промежуточным элементом между зажимом и опорой, передавая усилия натяжения от провода на конструкцию опоры. Применяется в сетях напряжением до 35 кВ, в том числе в сельской местности, горных районах и регионах с суровым климатом.

Технические характеристики

• Предельная нагрузка: 20 кН (2000 даН) - выдерживает максимальное натяжение провода СИП без деформации;
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует антикоррозийного покрытия;
• Рабочий температурный диапазон: от –60 C до +50 C - сохраняет прочность даже в Arctic-условиях и жарком климате;
• Устойчивость к УФ-излучению: да - не теряет механические свойства под воздействием солнечного света;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства;
• Тип изделия: кронштейн анкерный; модель: зажим натяжной - совместим с типовыми анкерными зажимами для СИП.

Совместимость и монтаж

Анкерный кронштейн для магистрали CA 2000.01 (2000 даН) ВК рассчитан на крепление к металлическим опорам с помощью стальной монтажной ленты шириной 20 мм. Ребра на основании обеспечивают зазор между кронштейном и поверхностью опоры - это позволяет равномерно затянуть ленту без перекосов и повреждений. Крепление выполняется двумя болтовыми соединениями: один - для фиксации самого кронштейна, второй - для установки анкерного зажима. Совместим с большинством стандартных анкерных зажимов для СИП, используемых в России и странах СНГ.

Преимущества

• Высокая удельная прочность за счет алюминиевого сплава - снижает вес конструкции без потери несущей способности;
• Отсутствие необходимости в грунтовке или окраске - материал устойчив к коррозии и внешним факторам;
• Ребристая база обеспечивает точную центровку и предотвращает проскальзывание при затяжке ленты;
• Широкий температурный диапазон - гарантирует работу в любых климатических зонах РФ и ближнего зарубежья;
• Долгий срок службы - 5 лет гарантии подтверждают соответствие требованиям ГОСТ и отраслевым нормам.

Ограничения применения

• Не предназначена для крепления к деревянным или железобетонным опорам - требуется металлическая поверхность для монтажной ленты;
• Не подходит для многожильных проводов без изоляции - только для СИП с согласованной конструкцией зажима;
• Не рекомендуется использовать в качестве несущего элемента для тросовых систем - только для натяжных зажимов СИП;
• Не допускается использование с лентами шириной менее 20 мм - риск неравномерного распределения нагрузки.

Примеры использования

• Крепление СИП на угловых опорах ЛЭП 10–35 кВ в северных регионах;
• Фиксация провода на промежуточных анкерных опорах в зонах с сильным ветром;
• Установка на стальные столбы в городских и пригородных сетях;
• Реконструкция старых ЛЭП с заменой древних креплений на современные комплектующие ВК.

Практические советы

• Перед монтажом проверьте, что ширина монтажной ленты точно соответствует 20 мм - меньшая лента не обеспечит нужного контакта с ребрами кронштейна;
• Затягивайте ленту равномерно, начиная с середины, чтобы избежать перекоса кронштейна;
• Проверяйте состояние анкерного зажима перед установкой - он должен свободно входить в паз кронштейна без усилия;
• При работе в холодную погоду не ударяйте кронштейн инструментом - алюминиевый сплав становится хрупче ниже –40 C;
• Артикул 20801381 - единственный номер для заказа этого конкретного исполнения; другие аналоги не гарантированы по совместимости.
